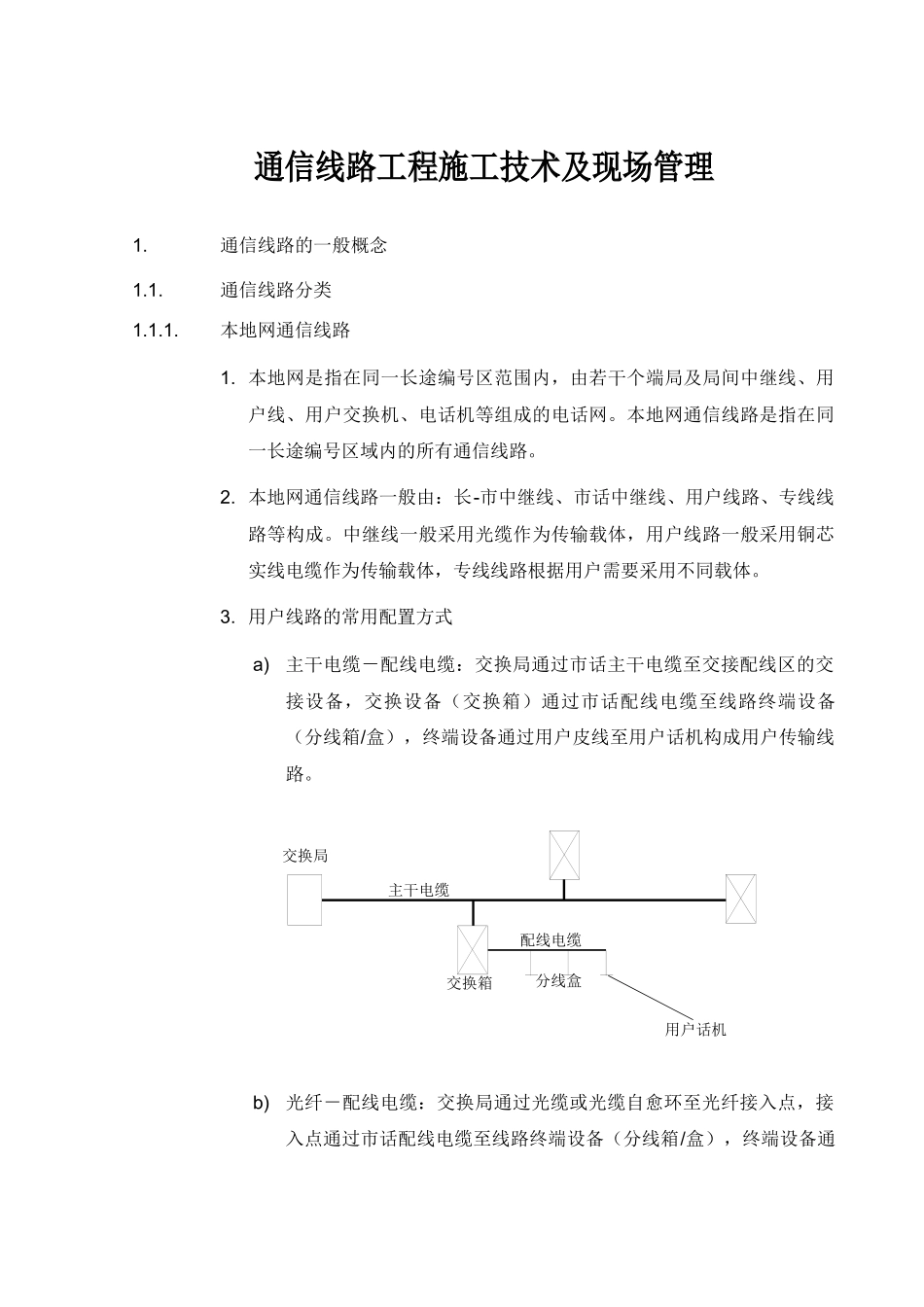

交换局交换箱用户话机主干电缆配线电缆分线盒通信线路工程施工技术及现场管理1.通信线路的一般概念1.1.通信线路分类1.1.1.本地网通信线路1.本地网是指在同一长途编号区范围内，由若干个端局及局间中继线、用户线、用户交换机、电话机等组成的电话网。本地网通信线路是指在同一长途编号区域内的所有通信线路。2.本地网通信线路一般由：长-市中继线、市话中继线、用户线路、专线线路等构成。中继线一般采用光缆作为传输载体，用户线路一般采用铜芯实线电缆作为传输载体，专线线路根据用户需要采用不同载体。3.用户线路的常用配置方式a)主干电缆－配线电缆：交换局通过市话主干电缆至交接配线区的交接设备，交换设备（交换箱）通过市话配线电缆至线路终端设备（分线箱/盒），终端设备通过用户皮线至用户话机构成用户传输线路。b)光纤－配线电缆：交换局通过光缆或光缆自愈环至光纤接入点，接入点通过市话配线电缆至线路终端设备（分线箱/盒），终端设备通接入点用户话机光缆自愈环配线电缆缆分线盒交换局过用户皮线至用户话机构成用户线路。1.1.2.长途网通信线路长途网是指由长途交换中心、长途交换局、长途交换机、长途传输线路等组成的电话网。长途网通信线路也称为长途通信干线网，目前我国长途通信线路一般分为一级线路和二级线路。1．一级线路：首都至各省会(直辖市)，省会之间，国际长途线路以及主管部门指定的长途通信线路。2．二级线路：各省省会(直辖市)至各地、市、县，地、市县之间，相邻两省各市、县之间以及主管部门指定的长途通信线路。目前我国的长途通信线路主要采用光缆作为传输载体。1.2.通信线路的敷设方式目前我国通信线路的敷设安装方式主要有：管道敷设、直埋敷设、架空架设、水下敷设、海底敷设。1.2.1.管道敷设管道敷设是将光、电缆敷设安装在通信管道内的一种敷设方式。1．适用地段本地网中的中继光、电缆，用户线路中的主干电缆，长途干线中进入市区部分的线路等，主要采用管道敷设方式。2．敷设方法a)机械牵引法。使用牵引机械将光、电缆引入管孔内的敷设方法。主要由端头牵引机、中间牵引机及多组滑轮等机械、机具组成敷设工具进行敷设。b)人工牵引法。主要利用人工牵引力将光、电缆引入管孔内，辅以其他工、机具进行敷设。1.2.2.直埋敷设直埋敷设是将光、电缆直接埋设于挖掘好的光、电缆沟内的敷设方式。1．适用地段长途通信干线线路在农村地区采用的主要敷设安装方式。2．敷设方法a)机械牵引。光、电缆由端头牵引机、中间牵引机及沿光、电缆沟滑轮等机械进行敷设。b)人工抬放。人工抬放是将一盘光、电缆，每隔10－15米一人将光、电缆于肩上，沿光、电缆敷设方向行走，直至将光、电缆敷设至光、电缆沟内。c)∞字抬放。将光、电缆从盘上按∞字形倒盘为若干个，分组抬至敷设地段后，依次将光、电缆敷设至光、电缆沟内。1.2.3.架空敷设架空敷设是将光、电缆架设在电杆上的敷设方式。1．适用地段一般在无通信管道地区建设通信线路时使用架空敷设，主要有长途干线的临时敷设安装，用户线路的配线电缆，农话线路工程的大部分线路敷设。2．光、电缆的支承方式a)吊线挂钩式。采用挂钩将光、电缆挂于钢绞线上的一种支承方式。b)吊线缠绕式。使用镀锌细钢线通过缠绕机具，将光、电缆缠绕在钢绞线上的一种支承方式。c)自承式。光、电缆在制造时将一条钢绞线与光、电缆平行制作在一起，称为自承式光、电缆，架设时直接将钢绞线紧固到电杆上，而无需其他支承物。1.2.4.水下敷设将光、电缆敷设在水下的一种敷设方式。长途通信干线通过江河、湖泊、水库时，在没有桥梁可利用时采用这种敷设方式。敷设方法1．拖轮布放法。采用放缆船，直接、快速、不停地将光、电缆放入水中直到布放完毕。2．冲放器法。施工人员在水下使用高压水枪冲挖沟槽，进行布放、掩埋光、电缆的一种敷设方法。3．挖冲机敷设法。利用作业机械的机械切削力、高压水力同时进行挖掘布放和掩埋作业完成敷设光、电缆的一种敷设方法。1.2.5.海底敷设长途通信干线、国际通信线路穿越海洋时采用的敷设方式。海底敷设光、电缆一般使用专用的海缆敷设船进行敷设。国际通信的有线传输线路主要通过海底光缆连接。...
