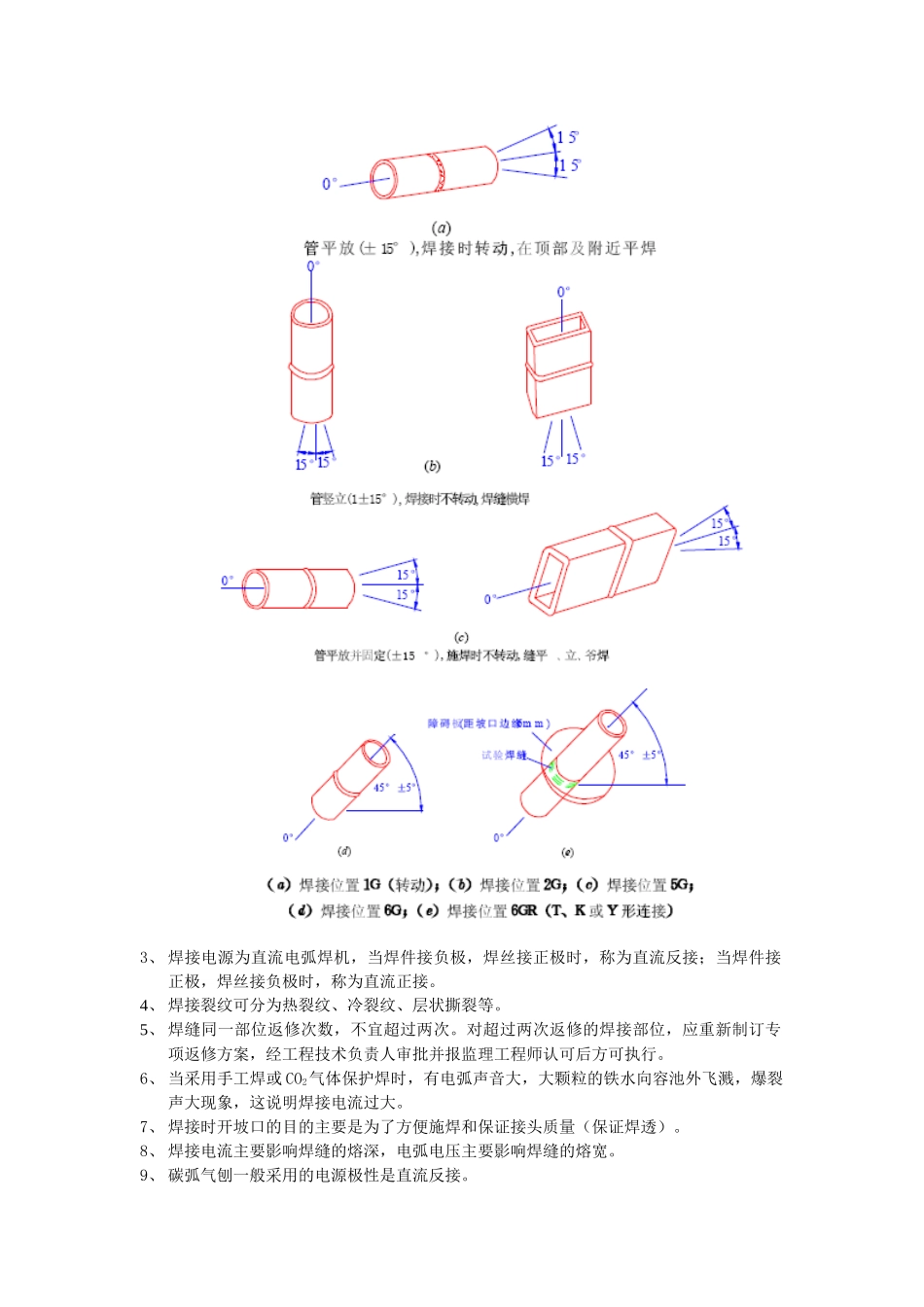

1、气保焊焊丝按其结构可分为实芯焊丝和药芯焊丝。实芯焊丝气体保护焊是采用气体保护方式，药芯焊丝气体保护焊是采用气渣联合保护方式。实芯焊丝，例如：大西洋的CHW-50C6，金桥的JQ.MG50-6等药芯焊丝，例如：金桥的JQ.YJ501-12、板材和管材焊接位置分类2.1）板材对接接头焊接位置示意图2.2）板材角接接头焊接位置示意图2.3）管材对接接头焊接位置示意图3、焊接电源为直流电弧焊机，当焊件接负极，焊丝接正极时，称为直流反接；当焊件接正极，焊丝接负极时，称为直流正接。4、焊接裂纹可分为热裂纹、冷裂纹、层状撕裂等。5、焊缝同一部位返修次数，不宜超过两次。对超过两次返修的焊接部位，应重新制订专项返修方案，经工程技术负责人审批并报监理工程师认可后方可执行。6、当采用手工焊或CO2气体保护焊时，有电弧声音大，大颗粒的铁水向容池外飞溅，爆裂声大现象，这说明焊接电流过大。7、焊接时开坡口的目的主要是为了方便施焊和保证接头质量（保证焊透）。8、焊接电流主要影响焊缝的熔深，电弧电压主要影响焊缝的熔宽。9、碳弧气刨一般采用的电源极性是直流反接。10、当气保焊机出现送丝不稳、电弧时断时燃、焊丝与熔池发生固体短路等现象时，很有可能是导电嘴不良所引起的。11、坡口角度在焊接过程中的作用主要是保证焊透及便于清渣等12、焊工停焊时间超过6个月时间应重新考核。13、当板厚相同时，立焊电流比平焊电流小，例如：CO2气体保护焊一般立焊、横焊比平焊减少10％－15％。14、焊接时，CO2气流保护层遭到破坏易产生氮气气孔。（因为焊接过程中保护层遭到破坏，使大量的空气侵入焊接区，空气中的气体主要是78％氮气，21％的氧气，氧气在高温过程中和合金Si、Mn等进行反应。在高温过程中熔池对氮的溶解度很大，但当熔池温度下降时，氮在液态金属中的溶解度迅速减小，就会析出大量的氮气，若未能及时逸出熔池，便会产生大量的氮气孔。氮气孔一般出现在近焊缝表面的部位，呈蜂窝状分布。）15、焊接作业环境应符合以下要求：16、气孔的分类气孔从其形状上分,有球状气孔、条虫状气孔；从数量上可分为单个气孔和群状气孔。群状气孔又有均匀分布气孔,密集状气孔和链状分布气孔之分。按气孔内气体成分分类,有氢气孔、氮气孔、二氧化碳气孔、一氧化碳气孔、氧气孔等。17、定位焊时所采用的焊接材料可以必须与焊件材质相匹配18、多层多道焊时层间温度不宜大于250℃19、CO2气体保护焊一般采用短路接触引弧。20、由于CO2由液态变为气态的沸点很低为-78℃，所以工业焊接用CO2都是液态。在常温下能自己气化。CO2气瓶漆成黑色标有“CO2”黄色字样。21、常用结构钢材最低预热温度要求：22、焊缝焊脚尺寸允许偏差22、焊接方法和熔透种类的代号：23、焊丝型号为ER50-6，其中50表示的熔敷金属的最低抗拉强度为490MPa，6代表焊丝化学成分分类代号。24、焊缝余高和错边允许偏差注：B代表焊缝宽度，hf代表焊脚尺寸25、26、焊缝外观质量应符合下列规定：27、实芯焊丝CO2气体保护焊焊接电源为直流电源，一般采用反接法，药芯焊丝CO2气体保护焊对焊接电源无特殊要求，交流和直流焊机都可以使用，采用直流电源焊接时，要用反接法焊接。28、1、二氧化碳气体保护焊的优点：1.1）焊接成本低1.2）电弧可见性好1.3）电弧热量集中，穿透能力强，熔深较大，热影响区窄1.4）抗锈能力强，抗裂性能好1.5）生产效率高1.6）能耗低1.7）适用的范围广2、二氧化碳气体保护焊的缺点2.1）焊接时飞溅多2.2）二氧化碳气体保护焊焊机比焊条电弧焊焊机价格高2.3）焊接过程合金烧损严重2.4）抗风能力差，保护效果不好，容易产生气孔29、喷嘴内存在金属飞溅时，必须要进行清理，否则将影响保护气体的效果。引起气体打旋，气路堵塞等不良现象，焊缝就会出现气孔。30、减少焊接变形的工艺措施:1、制订合理的焊接工艺2、反变形法3、刚性固定4、合理的装配顺序5、散热（强迫冷却）法。31、在焊接过程中，焊接电流过大时，容易造成烧穿、焊瘤、咬边、增加焊件变形等。32、在焊接过程中，焊接电流过小时，容易造成未焊透、夹渣、焊缝成型不良、气孔（金属熔池凝固速率快，熔池中气体来不及析出，所以在焊缝中出现气孔）等。33、CO...
