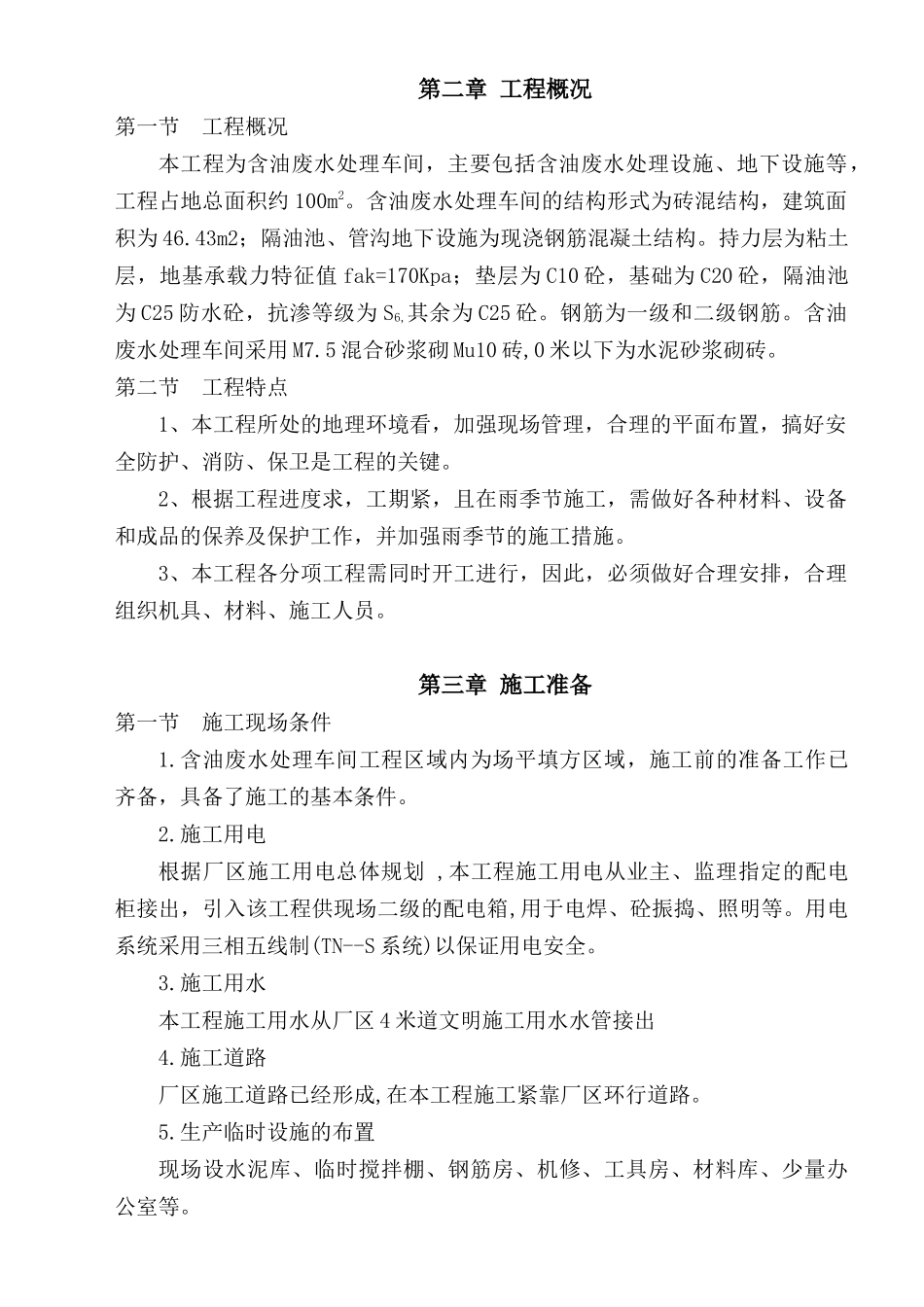

含油废水处理车间施工作业指导书第一章编制依据及说明第一节编制依据：1.根据西南电力设计院设计的国电达州万源电厂2×300MW工程含油废水处理车间施工图（F161S-T060402）。2.《地基与基础工程施工及验收规范》GB50202-2002；3.《电力建设施工及验收技术规范》（建筑工程篇）SDJ69-1987；4.达州万源电厂2×300MW新建工程施工组织总设计；5.《电力建设施工质量验收及评定规定》之(第1部分.土建工程),DL/T5210.1-2005；6.《混凝土结构工程施工质量验收规范》GB50204-2002；7.《钢筋焊接及验收规程》JGJ18-2003；8.现行《建筑施工手册》；9.《电力建设安全工作规程》；10.国家其他有关现行施工验收规范、技术规程及质量验评标准。第二节编制说明：一、本作业指导书严格按照电力建设施工质量验收规范及工程具体情况进行编制。二、根据本工程的设计特点、功能要求，本着对工程质量的高度责任感，我们编制原则是“经济、合理、优质、高效”。三、本作业指导书由项目技术负责人、责任工长、内业技术员、质量安全员共同研究、商讨、编制。根据本工程特点，力求作业指导书重点突出，实施性强。四、本作业指导书凡未注明计量单位均为“mm”。第二章工程概况第一节工程概况本工程为含油废水处理车间，主要包括含油废水处理设施、地下设施等，工程占地总面积约100m2。含油废水处理车间的结构形式为砖混结构，建筑面积为46.43m2；隔油池、管沟地下设施为现浇钢筋混凝土结构。持力层为粘土层，地基承载力特征值fak=170Kpa；垫层为C10砼，基础为C20砼，隔油池为C25防水砼，抗渗等级为S6,其余为C25砼。钢筋为一级和二级钢筋。含油废水处理车间采用M7.5混合砂浆砌Mu10砖,0米以下为水泥砂浆砌砖。第二节工程特点1、本工程所处的地理环境看，加强现场管理，合理的平面布置，搞好安全防护、消防、保卫是工程的关键。2、根据工程进度求，工期紧，且在雨季节施工，需做好各种材料、设备和成品的保养及保护工作，并加强雨季节的施工措施。3、本工程各分项工程需同时开工进行，因此，必须做好合理安排，合理组织机具、材料、施工人员。第三章施工准备第一节施工现场条件1.含油废水处理车间工程区域内为场平填方区域，施工前的准备工作已齐备，具备了施工的基本条件。2.施工用电根据厂区施工用电总体规划,本工程施工用电从业主、监理指定的配电柜接出，引入该工程供现场二级的配电箱,用于电焊、砼振捣、照明等。用电系统采用三相五线制(TN--S系统)以保证用电安全。3.施工用水本工程施工用水从厂区4米道文明施工用水水管接出4.施工道路厂区施工道路已经形成,在本工程施工紧靠厂区环行道路。5.生产临时设施的布置现场设水泥库、临时搅拌棚、钢筋房、机修、工具房、材料库、少量办公室等。主要生产临时设施如下：序号用途面积（m2）位置需用时间1办公室30施工用地45天2水泥库房60施工现场45天3钢筋加工房80施工现场45天4木工房40施工现场45天5机修、工具房20施工用地45天6材料库40施工用地45天7蓄水池12施工用地45天45天6.生活临时设施的布置根据现场实际情况，本现场生活临时设施就近租房解决。7.其他施工材料准备齐全，施工机械及劳动力准备充足。第四章施工计划第一节主要材料计划：品名数量品名数量品名数量钢筋10.5T木材20M2密目式安全网150M2预埋件0.5T钢模板600M2脚手架钢管15T水泥42.5R60T脚手片100片混凝土120M2中砂50M3石子100M3第二节人员配备计划：项目部：项目经理1人项目总工1人工程部2人综合办公室2人质监部1人机具站负责1人安监部1人综合安装负责2人施工队：土建负责2人钢筋工15人电工1人浇筑工15人电焊工2人木工10人竖焊工1人第三节机具配备计划：名称型号数量单位名称型号数量单位钢筋校直机1台钢筋对焊机1台钢筋切断机1台交直流焊机2台弯钢机1台竖焊机1台弯箍机GJ-101台刨木机1台砼搅拌机1台平板车5T1辆砂浆搅拌机1台台钻3台圆盘锯MJ1062台第五章施工总程序施工程序如下：测量放线→纵横轴线投放→土方开挖→验线→垫层→模板→支撑架→基础砼→基础砌砖→地圈梁钢筋→构造柱钢筋→地圈梁模板→地圈梁砼→主体砌筑→构造柱模板→构造柱砼→圈梁、梁钢筋→圈梁、梁、板钢筋模板→圈梁、梁板砼...
