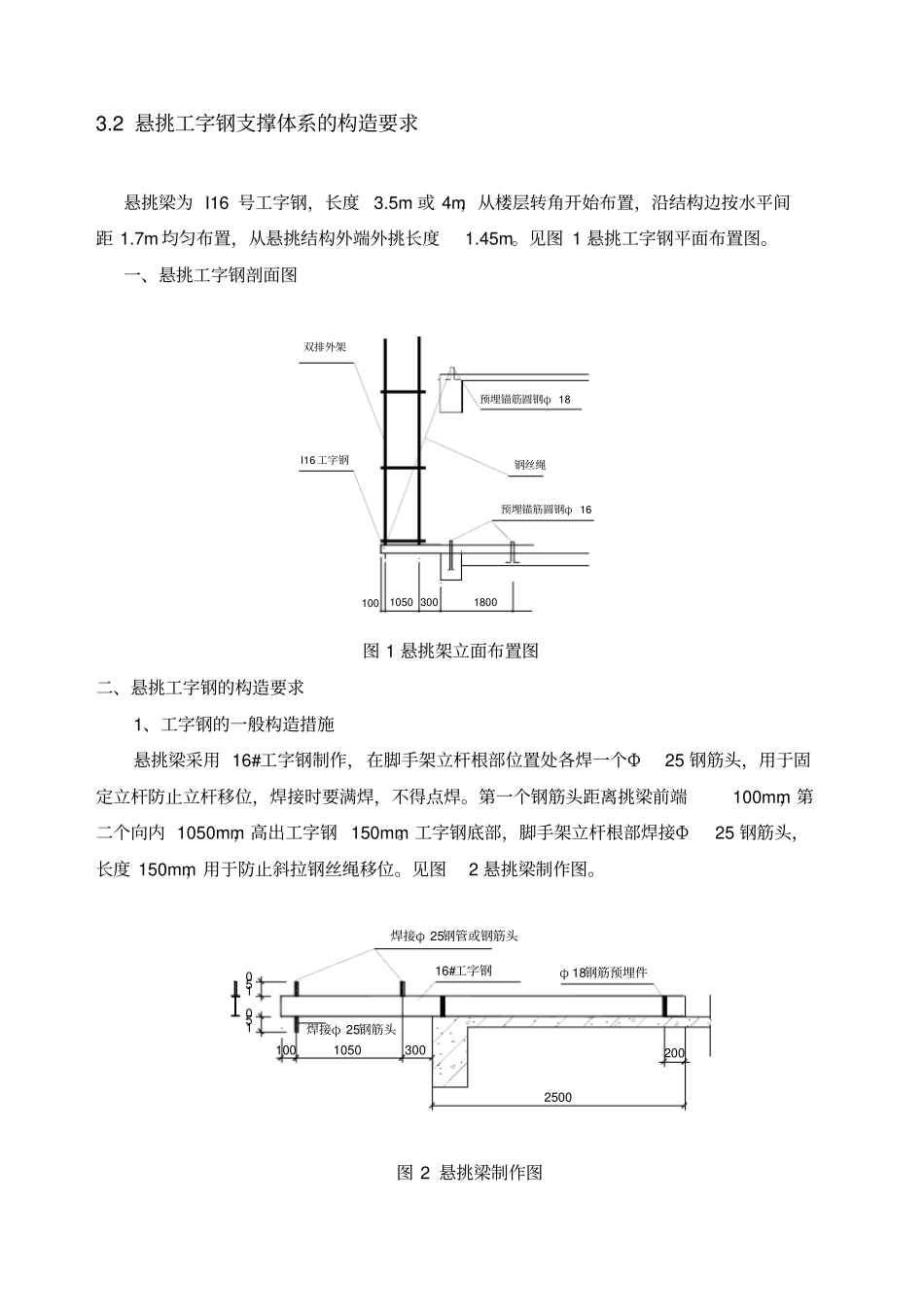

第一章编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)2、《建筑结构荷载规范》(GB50009-2001)3、《建筑施工安全检查标准》（JGJ59-99）4、《建筑施工高处作业安全技术规范》（JGJ80-91）5、建筑施工悬挑式脚手架安全技术规定6、《地基与基础工程施工验收规范》（GB50202-2002）7、《编制建筑施工脚手架安全技术标准统一规定》8、《建筑施工脚手架实用手册》9、建筑施工扣件式钢筋脚手架构造与计算10、工程施工组织设计及图纸11、其他相关规定第二章工程概况工程名称：四川省军区警卫连、通信站宿舍楼工程地点：成都市市区建筑面积：4544㎡建筑层高：地下0层，地上6层结构体系：框架结构。第三章方案设计3.1悬挑型钢脚手架的选型设计悬挑架选型悬挑脚手架采用工字钢作梁，从结构楼层上挑出，作为悬挑支撑结构。型钢梁临时固定在结构楼面上，用预埋锚筋固定。在悬挑出的工字钢上搭设Φ48×3.5扣件式钢管脚手架，在工字钢悬挑末端按照构造设置一根Φ12上拉的钢丝绳，而钢丝绳仅作为保险装置，不参与槽钢的受力计算及刚度验算。3.2悬挑工字钢支撑体系的构造要求悬挑梁为I16号工字钢，长度3.5m或4m，从楼层转角开始布置，沿结构边按水平间距1.7m均匀布置，从悬挑结构外端外挑长度1.45m。见图1悬挑工字钢平面布置图。一、悬挑工字钢剖面图双排外架I16工字钢钢丝绳预埋锚筋圆钢φ18预埋锚筋圆钢φ1618003001050100图1悬挑架立面布置图二、悬挑工字钢的构造要求1、工字钢的一般构造措施悬挑梁采用16#工字钢制作，在脚手架立杆根部位置处各焊一个Φ25钢筋头，用于固定立杆防止立杆移位，焊接时要满焊，不得点焊。第一个钢筋头距离挑梁前端100mm，第二个向内1050mm，高出工字钢150mm。工字钢底部，脚手架立杆根部焊接Φ25钢筋头，长度150mm，用于防止斜拉钢丝绳移位。见图2悬挑梁制作图。1001050焊接φ25钢管或钢筋头150150焊接φ25钢筋头16#工字钢3002500φ18钢筋预埋件200图2悬挑梁制作图2、转角处特殊部位工字钢构造措施施工现场的型钢悬挑外架在立面的转角处的处理方法一般采用辐射式布置型钢梁。（1）转角处对角线位置的悬挑工字钢伸进框架柱，其他相邻两根短工字钢与伸进框柱的工字钢焊接连接。结构边柱转角处的工字钢要伸进框架柱内部，预埋锚筋布置在框柱内部，框柱浇筑砼时连同工字钢一起浇筑，悬挑工字钢拆除后再割除。（2）改用型钢三角挑架。此种型式的挑架可重使用，降低施工成本，提高生产效率和经济效益。框架柱或剪力墙架体立杆Ⅰ16#工字钢建筑转角处型钢挑梁布置平面图三角挑架立面图转角处三角挑架平面图三角挑架架体立杆框架柱或剪力墙预埋件Ⅰ16#工字钢架体图3转角工字钢布置图三、锚筋的构造要求1、锚筋采用HPB235级Φ16圆钢制作，锚筋锚固在砼内的锚固长度不小于30d（d为钢筋直径）。2、楼面平面共预埋2道锚筋，第一道在悬挑端边梁梁中位置预埋，防止工字钢侧移，第二道锚筋预埋在距第一道2000mm位置，见图4楼板板面预埋锚筋图所示。为抵抗斜拉钢丝绳的水平力，将预埋锚筋与工字钢梁焊接，提供抵消水平方向的作用力。3、在结构框架边梁侧面预埋Φ18圆钢锚筋作为钢丝绳与结构的拉接点，见图4框架边梁侧面预埋锚筋图所示。图4锚筋加工制作图四、斜拉钢丝绳的构造要求1、每根工字钢上的外侧立杆均设置一根规格为6×19×12mm斜拉钢丝绳,钢丝绳仅作为保险装置，不参与槽钢的受力计算及刚度验算。2、悬挑板处的钢丝绳则根据受力计算结果选用6×19×16mm斜拉钢丝绳。3、钢丝绳安装时要将夹座扣在钢丝绳的工作段上，U型螺栓扣在钢丝绳的尾段上，钢丝绳夹不得在钢丝绳上交错布置。每一连接处钢丝绳夹的最少连接数量不得少于4个，钢丝绳夹间距为6～8倍的钢丝绳直径。绳夹在实际使用中受荷1～2次后螺母要进一步拧紧。离锚筋最近的钢丝绳夹要尽可能地靠近锚筋，紧固钢丝绳时要考虑每个绳卡的合理受力，离锚筋最远处的绳卡不得首先单独紧固。为了便于检查接头，可在最后一个绳卡后面500mm处安装一个绳卡，并将弯头放出一个“安全弯”，当接头的钢丝绳发生滑动安全弯即被拉直，要立即采取措施。3.3脚手架的构造要求一、脚手架的设计尺寸1、立杆纵距la=1700mm。2...
