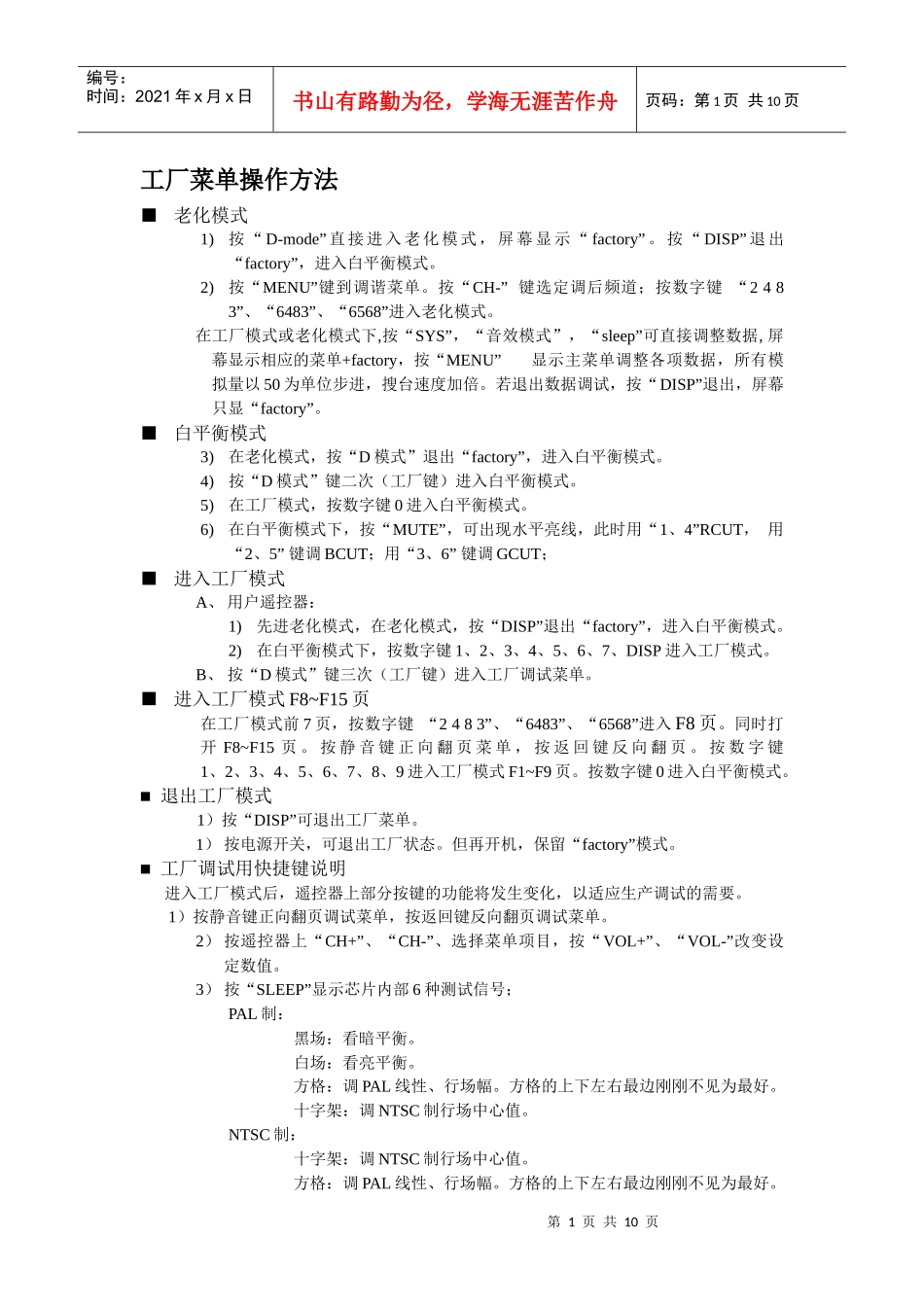

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页工厂菜单操作方法■老化模式1)按“D-mode”直接进入老化模式，屏幕显示“factory”。按“DISP”退出“factory”，进入白平衡模式。2)按“MENU”键到调谐菜单。按“CH-”键选定调后频道；按数字键“2483”、“6483”、“6568”进入老化模式。在工厂模式或老化模式下,按“SYS”，“音效模式”，“sleep”可直接调整数据,屏幕显示相应的菜单+factory，按“MENU”显示主菜单调整各项数据，所有模拟量以50为单位步进，搜台速度加倍。若退出数据调试，按“DISP”退出，屏幕只显“factory”。■白平衡模式3)在老化模式，按“D模式”退出“factory”，进入白平衡模式。4)按“D模式”键二次（工厂键）进入白平衡模式。5)在工厂模式，按数字键0进入白平衡模式。6)在白平衡模式下，按“MUTE”，可出现水平亮线，此时用“1、4”RCUT，用“2、5”键调BCUT；用“3、6”键调GCUT；■进入工厂模式A、用户遥控器：1)先进老化模式，在老化模式，按“DISP”退出“factory”，进入白平衡模式。2)在白平衡模式下，按数字键1、2、3、4、5、6、7、DISP进入工厂模式。B、按“D模式”键三次（工厂键）进入工厂调试菜单。■进入工厂模式F8~F15页在工厂模式前7页，按数字键“2483”、“6483”、“6568”进入F8页。同时打开F8~F15页。按静音键正向翻页菜单，按返回键反向翻页。按数字键1、2、3、4、5、6、7、8、9进入工厂模式F1~F9页。按数字键0进入白平衡模式。■退出工厂模式1）按“DISP”可退出工厂菜单。1）按电源开关，可退出工厂状态。但再开机，保留“factory”模式。■工厂调试用快捷键说明进入工厂模式后，遥控器上部分按键的功能将发生变化，以适应生产调试的需要。1）按静音键正向翻页调试菜单，按返回键反向翻页调试菜单。2）按遥控器上“CH+”、“CH-”、选择菜单项目，按“VOL+”、“VOL-”改变设定数值。3）按“SLEEP”显示芯片内部6种测试信号；PAL制：黑场：看暗平衡。白场：看亮平衡。方格：调PAL线性、行场幅。方格的上下左右最边刚刚不见为最好。十字架：调NTSC制行场中心值。NTSC制：十字架：调NTSC制行场中心值。方格：调PAL线性、行场幅。方格的上下左右最边刚刚不见为最好。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页0：亮暗平衡调整显示中文说明推荐值最大值RC红截止电压设定110255GC绿截止电压设定110255BC蓝截止电压设定110255GD绿驱动增益设定60127BD蓝驱动增益设定72127U．BLKU信号黑电平调整815V．BLKV信号黑电平调整815S．RYSECAM时，R信号黑电平调整815S．BYSECAM时，B信号黑电平调整815按“MUTE”，可出现水平亮线，此时用“1、4”RCUT，用“2、5”键调BCUT；用“3、6”键调GCUT；按“TV/AV”键进入“BUSOFF”状态。1：PAL制式几何调整(只在PAL制式时显示)显示中文说明推荐值最大值H.PHASE50Hz行中心1831V.SIZE50Hz场幅2063V.POS50Hz场中心0215V.LIN50Hz场线性1531V.SC50Hz场整形1531HBOW弓型修正47HPARA平行四边形修正47H.BLK.RIGHT行右边消隐07H.BLK.LEFT行左边消隐07NTSC制式几何调整(只在NTSC制式时显示)显示中文说明推荐值最大值NT.H.PHASE60Hz行中心1020NT.V.SISE60Hz场幅1020NT.V.POS60Hz场中心1120NT.V.LIN60Hz场线性1020NT.V.SC50Hz场整形1031NT.HBOW弓型修正47NT.HPARA平行四边形修正47第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页V.BLK.TOP场上边消隐03V.BLK.BTM场下边消隐032：亮度、对比度、色度调整显示中文说明推荐值最大值SUB.CONT对比度1515SUB.BRIGHT亮度0-63~63SUB.COLOR彩色饱和度10-128~—+127S.SUB.COLORSECAM彩色饱和度64127RF.AGC中频增益3063BACKGROUND背景开关0：关1：开11BACK.COLOR背景0:蓝屏1：黑屏01POW.CONT开机或转台亮度提升速度515LOCK童锁功能013：OSD1调整显示中文说明注释推荐值MENUBACK主菜单半透明背景显示选择0:关1:开1MENUICON主菜单图标显示选择0:关1:开1OPENCURT.开机拉幕0:关1:开1CLOSECURT.关机拉幕0:关1:开1CALENDER日历开关0:...
