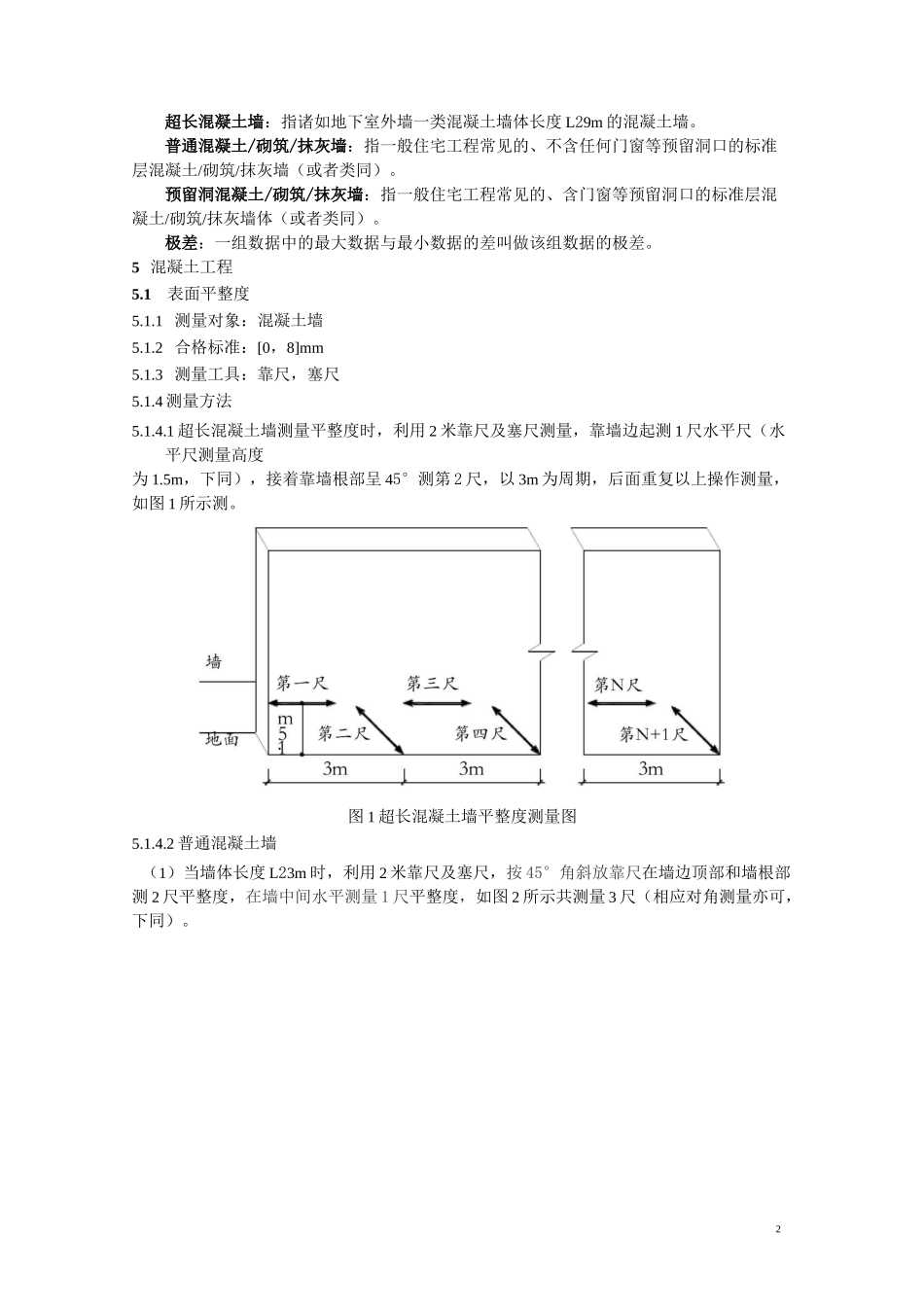

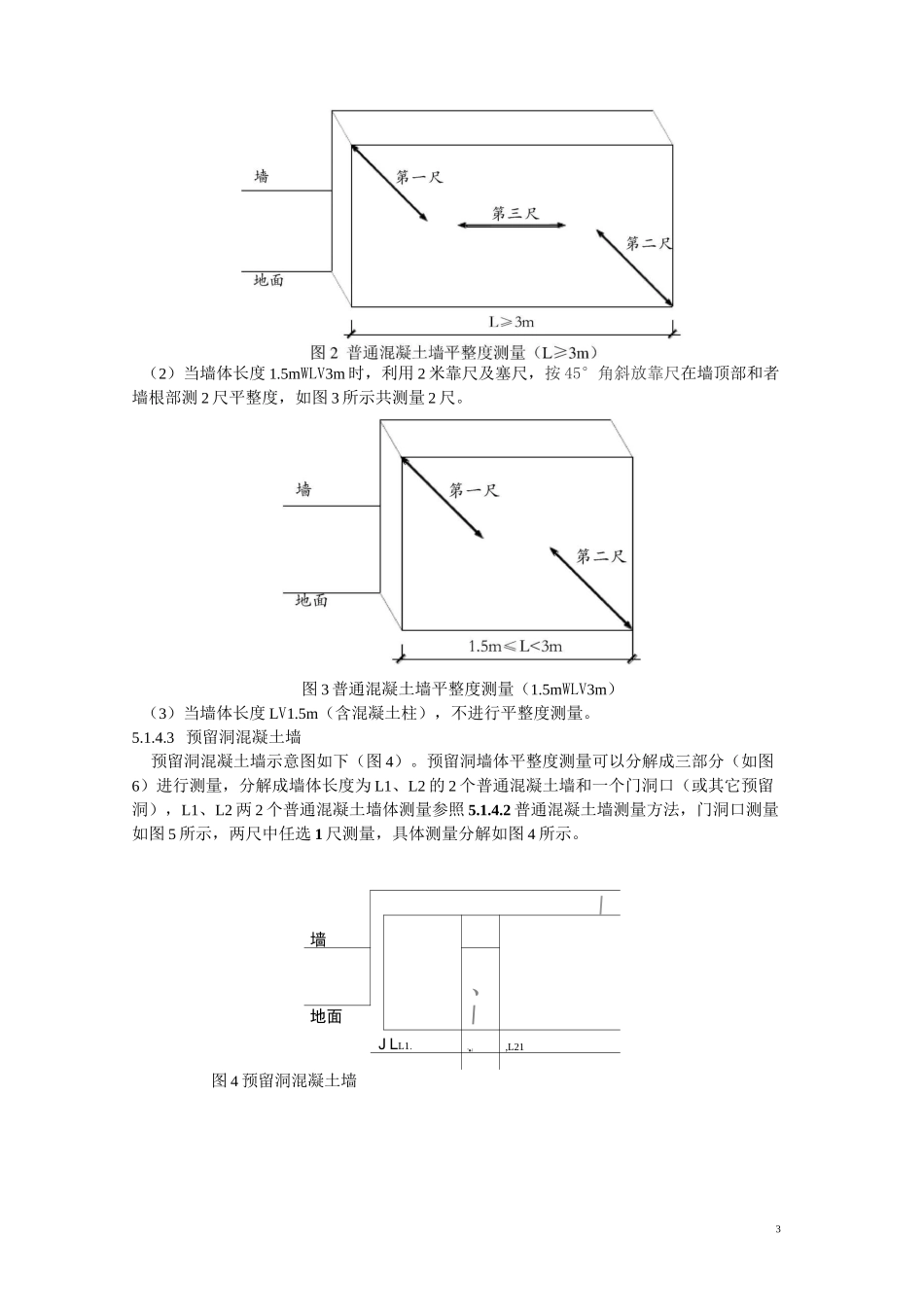

1实测实量操作指南1 目的 22 适用范围 23 选点说明 24 名词解释 25 混凝土工程 25.1 表面平整度 2...5.2 垂直度 45.3 截面尺寸 65.4 顶板水平度 6...5.5 楼板厚度 76 砌体工程 86.1 表面平整度 8...6.2 垂直度 1..0..6.3 门窗洞口尺寸 1..1.6.4 房间方正度 116.5 门窗洞口标高 127 抹灰工程 127.1 表面平整度 127.2 垂直度 137.3 阴阳角方正 147.4 房间开间和进深 147.5 地坪表面平整度 157.6 方正度 157.7 门窗洞口尺寸 157.8 阴阳角顺直 167.9 房间净高 168 观感质量评价 178.1 混凝土工程观感质量评价 178.2 砌筑工程观感质量评价 178.3 抹灰工程观感质量评价 179 防水工程（参考）179.1 卫生间涂膜 179.2 卫生间附加防水层 189.3 卫生间地漏 1810 空鼓开裂 1910.1 墙面空鼓 1910.2 墙体防开裂节点 19实测实量作业指导书1 目的为了规范、统一工程实体质量评价方法，直观、清晰反映工程实体质量水平，特制订本操作指南。2 适用范围本指导书适用于所有民用及工业建筑工程。3 选点说明要求项目部对每个楼层每个测量点进行测量，覆盖率 100%。4 名词解释2超长混凝土墙：指诸如地下室外墙一类混凝土墙体长度 L29m 的混凝土墙。普通混凝土/砌筑/抹灰墙：指一般住宅工程常见的、不含任何门窗等预留洞口的标准层混凝土/砌筑/抹灰墙（或者类同）。预留洞混凝土/砌筑/抹灰墙：指一般住宅工程常见的、含门窗等预留洞口的标准层混凝土/砌筑/抹灰墙体（或者类同）。极差：一组数据中的最大数据与最小数据的差叫做该组数据的极差。5 混凝土工程5.1表面平整度5.1.1 测量对象：混凝土墙5.1.2 合格标准：[0，8]mm5.1.3 测量工具：靠尺，塞尺5.1.4 测量方法5.1.4.1 超长混凝土墙测量平整度时，利用 2 米靠尺及塞尺测量，靠墙边起测 1 尺水平尺（水平尺测量高度为 1.5m，下同），接着靠墙根部呈 45°测第 2 尺，以 3m 为周期，后面重复以上操作测量，如图 1 所示测。图 1 超长混凝土墙平整度测量图5.1.4.2 普通混凝土墙（1）当墙体长度 L23m 时，利用 2 米靠尺及塞尺，按 45°角斜放靠尺在墙边顶部和墙根部测 2 尺平整度，在墙中间水平测量 1 尺平整度，如图 2 所示共测量 3 尺（相应对角测量亦可，下同）。3（2）当墙体长度 1.5mWLV3m 时，利用 2 米靠尺及塞尺，按 45°角斜放靠尺在墙顶部和者墙根部测 2 尺平整度，如图 3 所示共测...
