(完整版)45米高效浓缩机浓密机说明书(水泥柱齿条)资料

(完整版)45米高效浓缩机浓密机说明书(水泥柱齿条)资料_第1页
(完整版)45米高效浓缩机浓密机说明书(水泥柱齿条)资料_第2页
(完整版)45米高效浓缩机浓密机说明书(水泥柱齿条)资料_第3页

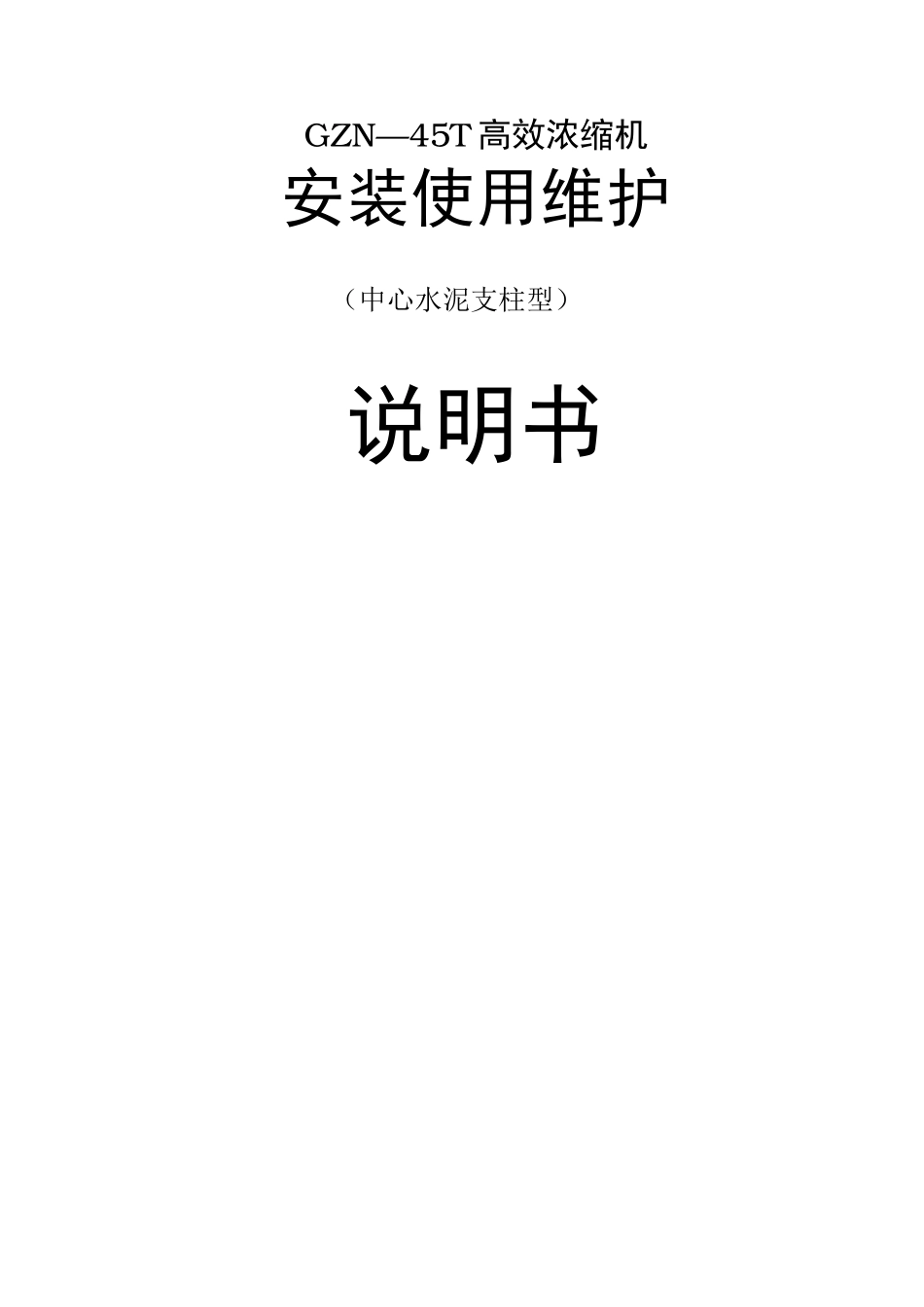

GZN—45T 高效浓缩机安装使用维护(中心水泥支柱型)说明书11、概述本浓缩机是我公司在中国煤炭科学总院的指导下,综合采用国外先进技术,与国内科研院校联合研制的一种新型浓缩设备,该机采用现代深层入料、平流沉降理论,周边液压驱动,液压自动分段提耙。主要适用于处理稠重的工业料浆,如煤泥水、化工料浆、冶金废水等。本机既可适用于新建项目,也适用于 NT、NG 型浓缩机更新改造,而不需变动原池形。2、结构原理2.1 浓缩机构成① 副耙②中央回转机构③稳流装置④桥架⑤周边驱动装置⑥刮泥及提耙装置⑦液压及电控系统⑧轨道、齿条2.2 结构关系中央回转机构及稳流装置通过池中心水泥支柱固定在池子中央。桥架的一端固定在周边驱动装置上,另一端与中央回转机构采用铰销联接,这样桥架在作园周运动时可上下摆动,弥补了轨道平面度误差。刮泥装置安装在桥架下面,随桥架作园周刮泥行走,提耙装置及液压电控系统则安装于桥架上面。2.3 工作原理物料经架设在浓缩机上方的入料管进入中心进料筒,在稳流装置内经缓冲后,一部分较大的颗粒直接进入下部沉降区,在集料锥坑中沉淀,另一部分细小的颗粒在池中平流沉降,大部分物料沉降在池中心区域,浓缩效率提高。处理量可达 2〜2.5t/hm2(传统浓缩机为 1.5t/hm2)随桥架回转的刮泥装置将沉淀的物料沿池底刮入锥坑中,进入锥坑的物料被副耙缓慢搅拌,浓度进一步提高,同时不会固结在坑底,易于被底流泵排出。23、主要部件结构及特点3.1 副耙为焊接结构,连接在稳流装置下端,工作时连续运转,不因提耙而停止,保证集料坑内物料不固结。3.2 中央回转机构及集电装置中央回转机构装有回转支承,既能承受轴向力,又能承受倾覆力矩。回转支承分别与固定支座及旋转支架联接。集电装置为全密封结构,能防止雨水进入,性能可靠安全,导电环固定在中心进料筒上,导电环采用进口柔性滑触线组成,具有防触电,防极间短路功能。碳刷及碳刷架固定在外罩上,随桥架一起旋转。外部电源沿进料管,中心入料管连接在集电装置上,输至桥架上的电控系统及行走机构。集电环外形小巧,方便操作者在桥加上通行。中心进料筒固定在固定支座上,其上端与进料管联接,物料经进料筒进入稳流装置内。3.3 稳流装置稳流装置为筒形结构,物料的出口均在浓缩池沉积层中,物料经缓冲后,一部分直接进入集料坑沉淀,又不会把已沉淀的物料冲起,另一部分物料成为幅射水平流,有助于物料絮凝沉降,提高了浓缩效果。稳流装置...
