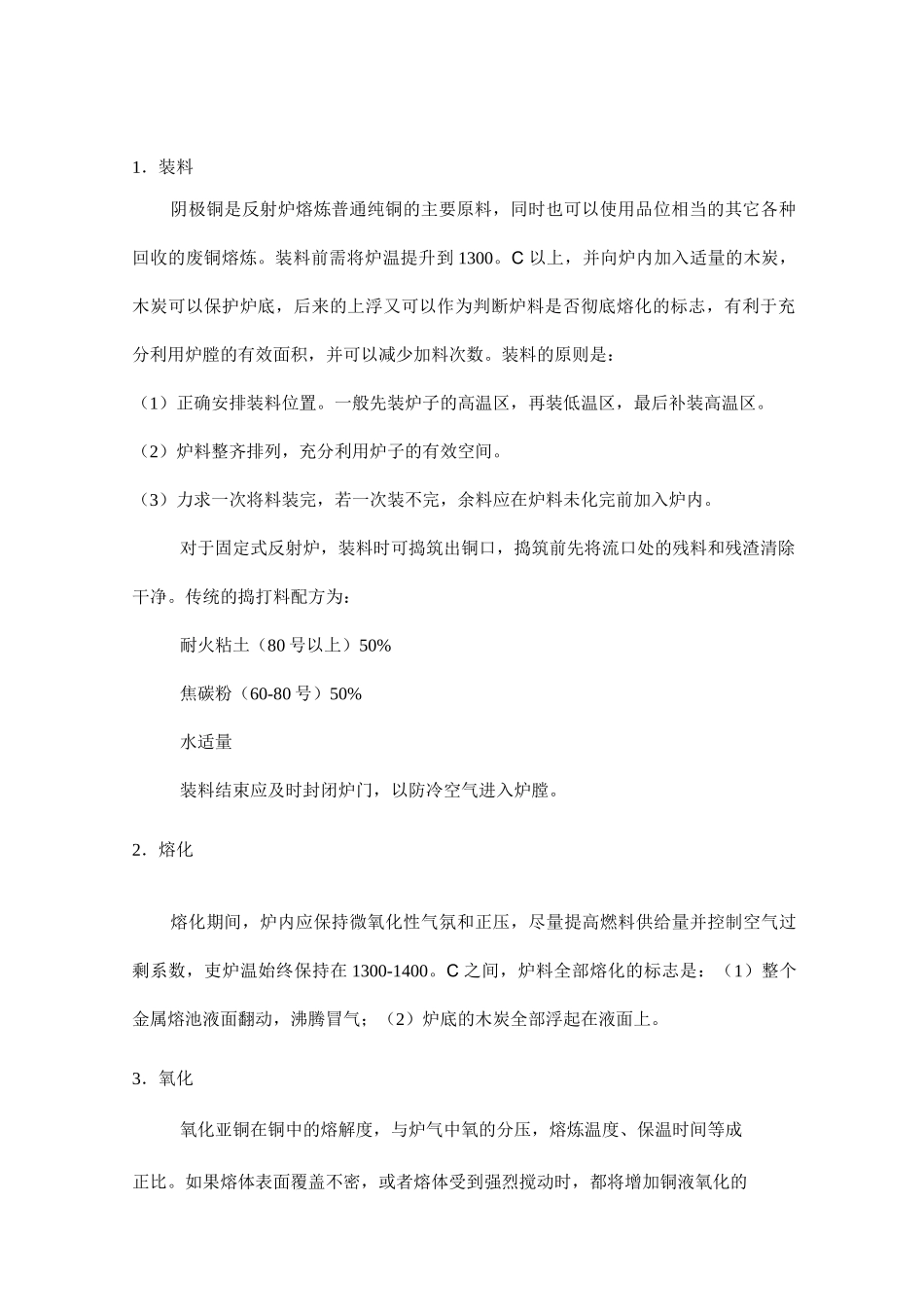

阳极板的火法精炼工艺流程（一）反射炉的结构反射炉是传统的火法精炼设备，是一种表面的膛式炉，结构简单，操作方便。因为火法精炼过程周期性的，熔体温度应保持均匀一致，要求炉子作业空间不能太大以免发生温度升降，为使熔炉温度趋于一致，精炼炉特别设有 1.5m-2m 的燃烧前室，而且把炉顶做成下垂式，保证炉尾温度与中央温度相近，我公司精炼反射炉炉子容量90T，熔池面积 19.4m2，熔池深度 0.51m，炉膛宽度 3m,炉膛长度 7.24m,炉膛高度1.8m。精炼反射炉的炉墙用镁砖、铝镁砖或铬镁砖砌筑。固体、液体、气体燃料都可以使用。对燃料的要求是含硫小于 2%，而以小于 1%较为理想，因为含硫的燃料燃烧是会在炉里产生大量的 SO2会易被铜液吸收，致使铜液里残硫过高，影响铜的质量。燃烧过程的好坏是决定反射炉供热状况的首要条件，燃烧过程与烧嘴构造、烧嘴性能、燃烧条件以及操作因素等有关。燃料与空气混合均匀，燃料入炉的扩散角适当，入炉后能尽快着火，有合理的火焰长度及温度等，都是保证燃料有效燃烧的首要条件。采用预热空气燃烧，可以使燃料预热，提前着火，促使燃料充分燃烧。预执空气带进的物理热，可提高燃料燃烧温度，降低燃料消耗。空气在烟道中预热至 300-500。C，燃烧温度可提高100-200。C，燃料消耗可降 10%-20%。二）阳极板生产加工工艺流程阳极板加工工艺流程图1．装料阴极铜是反射炉熔炼普通纯铜的主要原料，同时也可以使用品位相当的其它各种回收的废铜熔炼。装料前需将炉温提升到 1300。C 以上，并向炉内加入适量的木炭，木炭可以保护炉底，后来的上浮又可以作为判断炉料是否彻底熔化的标志，有利于充分利用炉膛的有效面积，并可以减少加料次数。装料的原则是：（1）正确安排装料位置。一般先装炉子的高温区，再装低温区，最后补装高温区。（2）炉料整齐排列，充分利用炉子的有效空间。（3）力求一次将料装完，若一次装不完，余料应在炉料未化完前加入炉内。对于固定式反射炉，装料时可捣筑出铜口，捣筑前先将流口处的残料和残渣清除干净。传统的捣打料配方为：耐火粘土（80 号以上）50%焦碳粉（60-80 号）50%水适量装料结束应及时封闭炉门，以防冷空气进入炉膛。2．熔化熔化期间，炉内应保持微氧化性气氛和正压，尽量提高燃料供给量并控制空气过剩系数，吏炉温始终保持在 1300-1400。C 之间，炉料全部熔化的标志是：（1）整个金属熔池液面翻动，沸腾冒气；（2）炉底的木炭全部浮起在液面上。3．氧化氧化亚铜在...
