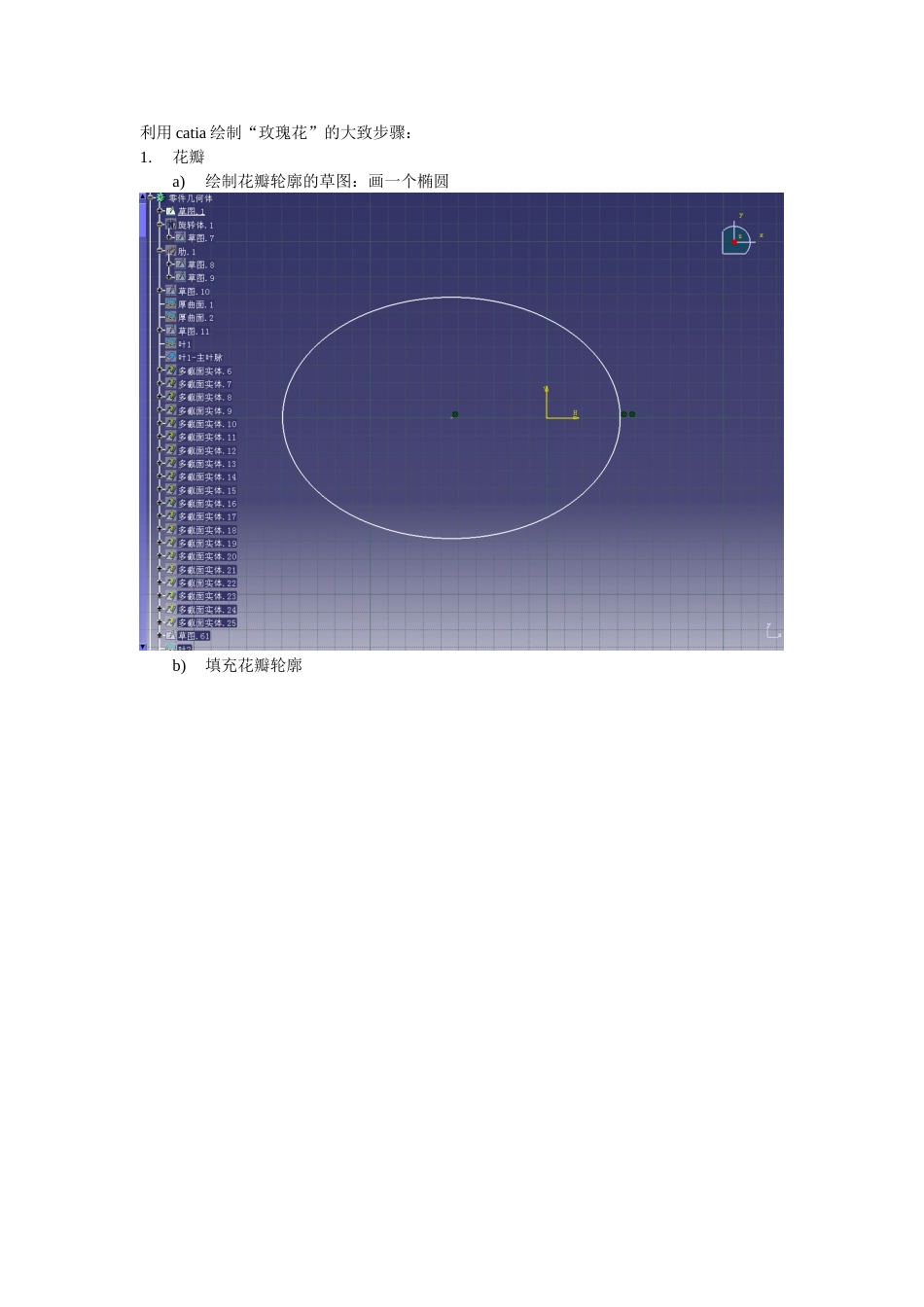

利用 catia 绘制“玫瑰花”的大致步骤：1.花瓣a)绘制花瓣轮廓的草图：画一个椭圆b)填充花瓣轮廓c)利用控制点拉伸形成花瓣曲面d)利用阵列生成第 1 层花瓣曲面e)通过 2 次缩放和 1 次位移生成第 2 层花瓣曲面i.第 1 次缩放ii.第 2 次缩放iii.位移f)最终得到两层花瓣曲面2.花托a)绘制花托轮廓的草图b)利用旋转生成花托实体3.花茎a)绘制花茎截面轮廓的草图和引导线的草图i.截面轮廓的草图ii.引导线的草图b)利用肋拉伸生成花茎实体c)利用厚曲面生成花瓣实体i.第 1 层花瓣实体ii.第 2 层花瓣实体4.叶子a)叶片i.绘制叶片轮廓的草图ii.填充叶片轮廓iii.利用旋转将叶片平面调整到合适位置iv.利用控制点拉伸生成叶片曲面v.生成叶柄的桥接曲面vi.利用接合得到整片叶片曲面vii.利用厚曲面生成叶片实体b)叶脉i.在旋转后的叶片平面上绘制叶脉草图ii.将叶脉草图投影到整片叶片曲面上iii.利用拆解和接合得到主叶脉和若干子叶脉的引导曲线iv.利用样条线、投影、连接曲线和接合得到主叶脉的延伸曲线，方便与花茎接合样条线投影连接曲线接合v.绘制主叶脉两端的截面轮廓的草图底端尖端vi.利用多截面曲面和外插延伸得到主叶脉的外形曲面多截面曲面外插延伸vii.利用封闭曲面得到主叶脉实体viii.利用类似方法可以得到其余若干子叶脉实体（由于不需要外插延伸，所以可以直接利用多截面实体生成叶脉实体，而不需要生成曲面）。最终得到的完整叶子实体如下图所示：c)利用与 b）类似的方法可以得到另一片叶子实体，最终得到的实体如下图所示：5.花萼a)绘制花萼轮廓的草图b)填充花萼轮廓c)利用剪切、平移、两次控制点拉伸、桥接曲面、接合和外插延伸得到花萼曲面i.剪切ii.第 1 次控制点拉伸iii.平移iv.第 2 次控制点拉伸v.桥接曲面vi.接合vii.外插延伸d)利用厚曲面生成花萼实体6.刺a)绘制刺的轮廓曲线的草图：画一个椭圆b)填充刺的轮廓c)利用控制点拉伸得到刺的曲面d)利用凸台拉伸得到刺的实体e)在刺的根部倒圆角f)利用上述类似方法可以得到其余 4 根刺的实体7.花蕊a)雄蕊花柱i.从下往上依次在 4 个平面上绘制花柱的引导曲线的控制点的草图ii.利用样条线得到花蕊的引导曲线iii.绘制花柱的截面轮廓：在引导曲线末端绘制 5 个半径相等的圆iv.利用肋拉伸生成 5 个花柱实体b)雄蕊花囊i.绘制引导曲线的控制点的草图ii.绘制引导曲线iii.绘制截面轮廓的草图iv.利用多截面曲面、填充曲面、接合和缩放生成花囊曲面多截面曲面填充曲面...
