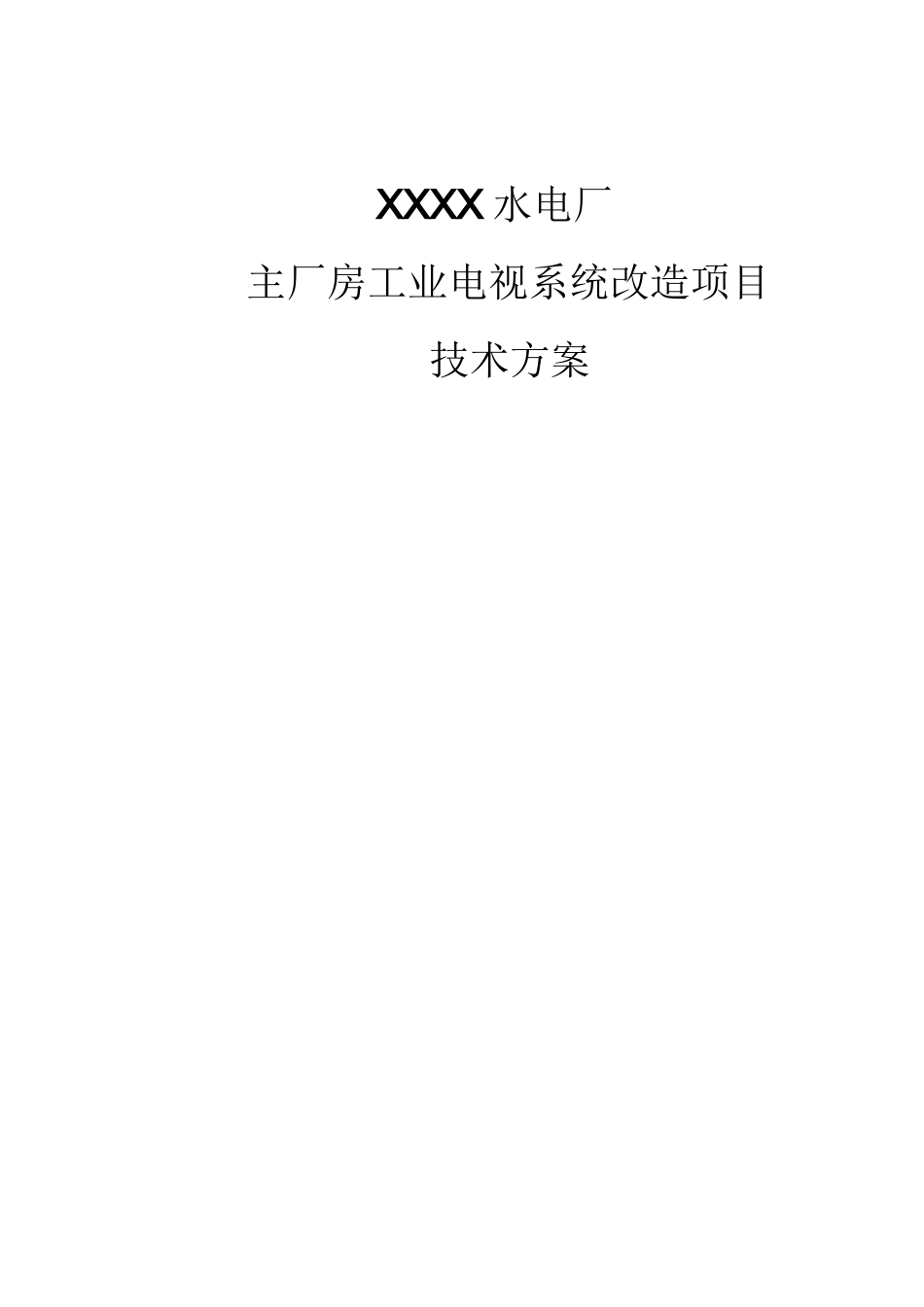

XXXX 水电厂主厂房工业电视系统改造项目技术方案4、项目预算清错误!未定义书签。1、概述1.1 项目背景 31.2 需求分析 31.3 现状及建设范围 31.3.1 现状描述 31.3.2 建设范围 41.4 设计原则 41.5 设计依据 42、系统总体设计 52.1 总体设计思路 52.2 系统定位 52.3 系统关键业务流程 62.4 系统组网示意图 73、系统详细设计 83.1 前端部分 83.1.1 监控前端 83.1.2 设备技术参数介绍 93.2 传输系统 153.2.1 线路部分 153.2.2 网络部分 163.3 存储部分 163.3.1 存储计算 163.3.2 主要设备参数 173.4 显示部分 203.4.1 显示屏 203.4.2 主要设备参数 201、概述1.1 项目背景目前，国内电力系统在建设以遥测、遥信、遥控、遥调，“四遥”技术为基础的无人值班变电站时，由于调度无法了解现场的环境情况，无法解决现场防盗、防爆、防渍等问题，很多按“无人值班”建设的变电站采用了“少人值班”模式运行。随着计算机技术、多媒体技术及通讯技术的飞速发展，图像、声音等多媒体信号的数字化处理以及远距离传输的技术已日益成熟，“四遥”的基础上增加的第五遥－遥视，较好地解决了上述问题，对于实现变电“无人值班”具有十分重要的意义。远程图像监控系统不仅可以对无人值班变电站现场操作进行有效的监视，还可以方便的集成安防功能，实现变电站多层次、立体化的安防自动化系统。远程图像监控系统具有优越的系统功能，极高的性能价格比和可靠性，已经成功的应用于电力系统、邮电、银行、交通、海关等领域。1.2 需求分析XXXX 水电厂位于东方市和昌江黎族自治县境内，是海南大广坝二期工程的枢纽部分。电厂发电装机容量为 2 台 4 万千瓦和 2 台 0.1 万千瓦水力发电机组，装机容量共 8.2 万千瓦，预计年平均发电量 1.301 亿千瓦时。电站采用轴流转浆式水轮机组和立轴全伞式水轮发电机组，设备由浙江富春江水电设备有限公司生产，工程还配套建设 5.8 公里长 110KV 双回送变电线路工程。计算机网络通讯技术、图像压缩处理技术以及传输技术的快速发展，使得安全技术防范行业能够采用最新的计算机通讯和图像处理技术，并通过网络传输数字图像和控制图像，为实现本地和远程图像监控及联网报警系统提供了高效可行而且价格低廉的解决随着互联网技术的发展，采用互联网或专用广域网传输监控图像已经成为图像监控系统新的发展趋势。首先，随着用户逐渐由专线转向专网，用户希望在一个网络平台上传输...
