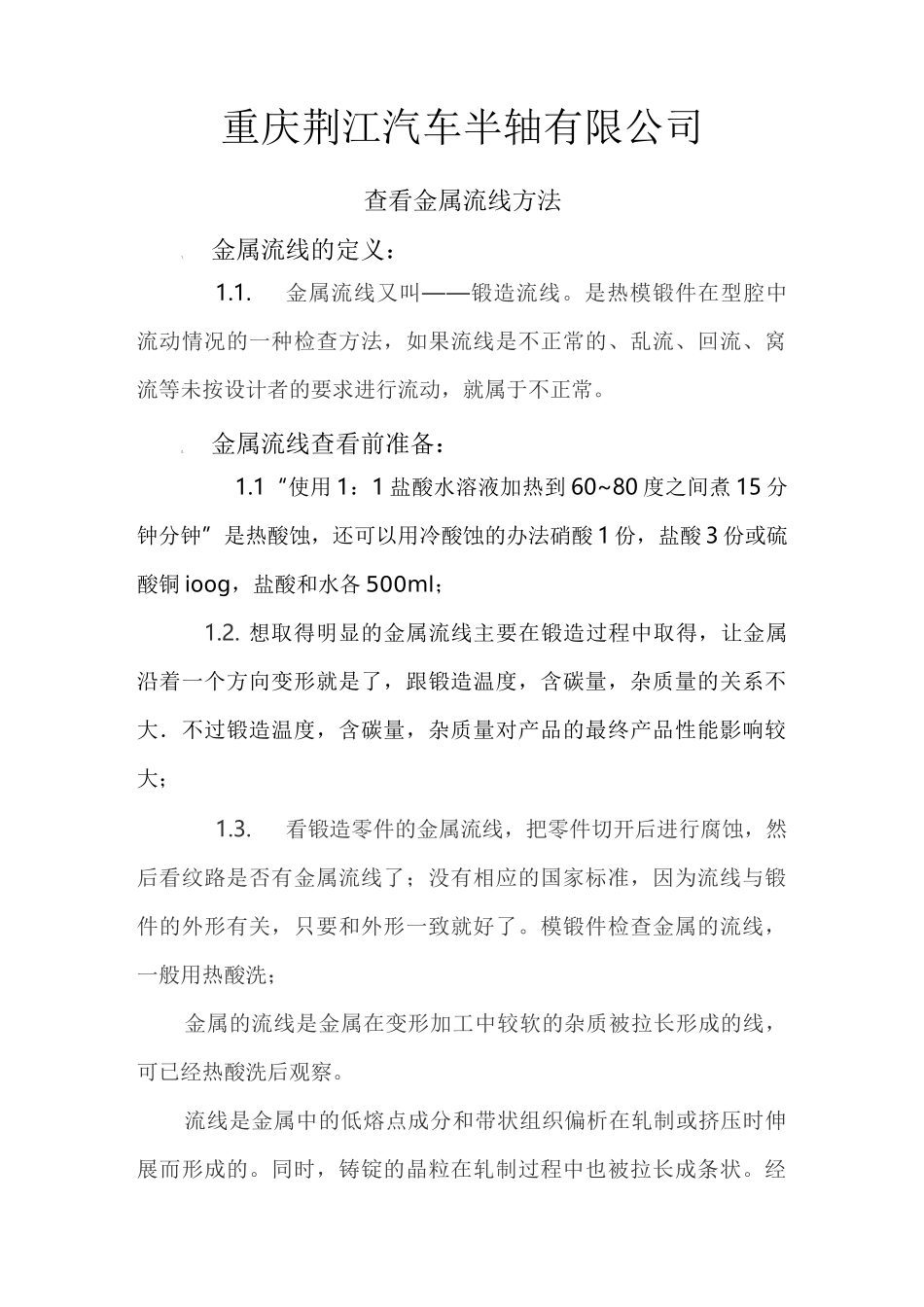

重庆荆江汽车半轴有限公司查看金属流线方法1.金属流线的定义：1.1.金属流线又叫——锻造流线。是热模锻件在型腔中流动情况的一种检查方法，如果流线是不正常的、乱流、回流、窝流等未按设计者的要求进行流动，就属于不正常。2.金属流线查看前准备：1.1“使用 1：1 盐酸水溶液加热到 60~80 度之间煮 15 分钟分钟”是热酸蚀，还可以用冷酸蚀的办法硝酸 1 份，盐酸 3 份或硫酸铜 ioog，盐酸和水各 500ml；1.2. 想取得明显的金属流线主要在锻造过程中取得，让金属沿着一个方向变形就是了，跟锻造温度，含碳量，杂质量的关系不大．不过锻造温度，含碳量，杂质量对产品的最终产品性能影响较大；1.3.看锻造零件的金属流线，把零件切开后进行腐蚀，然后看纹路是否有金属流线了；没有相应的国家标准，因为流线与锻件的外形有关，只要和外形一致就好了。模锻件检查金属的流线，一般用热酸洗；金属的流线是金属在变形加工中较软的杂质被拉长形成的线，可已经热酸洗后观察。流线是金属中的低熔点成分和带状组织偏析在轧制或挤压时伸展而形成的。同时，铸锭的晶粒在轧制过程中也被拉长成条状。经过再结晶加热过程能使长条形晶粒恢复成等轴晶粒，但是由于低熔点成页脚内容 1外碳漆刀施工页脚内容 2页脚内容 43・2•金属的冷成形、热成形及温成形（1）冷成形即坯料在回复温度以下进行的塑性成形过程，变形过程中会出现形变强化。冷成形有利于提高金属的强度和表面质量，但变形程度不宜过大，以免产生裂纹。冷成形在生产中的应用如冷轧、冷锻、冷冲压、冷拔等，常用于制造半成品或成品。（2）热成形即金属在再结晶温度以上进行的塑性成形过程,变形过程中既有加工硬化又有再结晶，且硬化被再结晶完全消除，获得综合力学性能良好的再结晶组织。若加热温度过高或保温时间过长晶粒还会聚合长大，使力学性能降低，称为二次再结晶，在生产中应予避免。低碳钢热轧前后组织的变化情况如图 4・1・8 所示。热成形变形力小，变形程度大，在生产中应用更广泛，如热轧前后组织的变化情况如图 4・1・8 所示。热成形变形力小，变形程度大，在生产中应用更广泛，如热轧、热锻、热冲压、热拔等，常用于毛坯或半成品的制造。1、3TC 银 2—原始组织 4—闿中晶组织5—二阮再结晶组织首一旳变毎化组织E4.1.S 低蹴轲热轧前后组织的变化惰抚（3）温成形即金属在高于回复温度和低于再结晶温度范围金属氟漆刀施^工^工艺页脚内容 5内进行的塑性成形过程，变形过程中...
