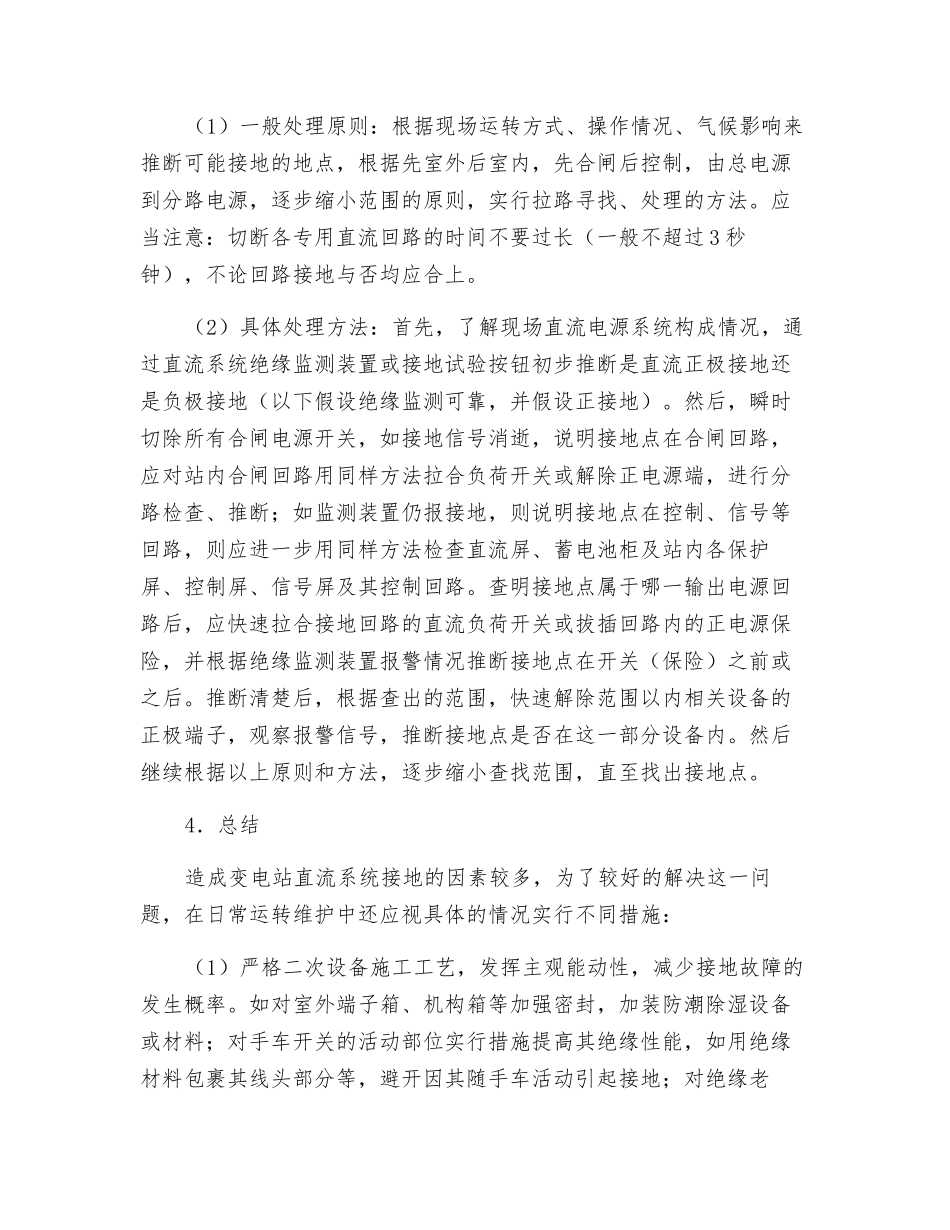

变电站直流系统接地故障分析及对策1．引言直流电源作为电力系统的不可或缺的部分，为一些重要常规负荷、继电保护及自动装置、远动通讯装置提供不间断供电电源，并提供事故照明电源。直流系统发生一点接地，不会产生短路电流，则可继续运转。但是必须及时查找接地点并尽快消除接地故障，否则当发生另一点接地时，就有可能引起信号装置、继电保护及自动装置、断路器的误动作或拒绝动作，有可能造成直流电源短路，引起熔断器熔断，或快分电源开关断开，使设备失去操作电源，引发电力系统严重故障乃至事故。因此，不允许直流系统在一点接地情况下长时间运转，必须加强在线监测，快速查找并排除接地故障，杜绝因直流系统接地而引起的电力系统故障。2．造成变电站直流系统接地的几种原因（1）雷雨季节，室外端子箱或机构箱内潮湿积水导致直流二次回路中的正电源或负电源对地绝缘电阻下降，严重者可能到零，从而形成接地。（2）部分型号手车开关的可动部分与固定部分的连接插头或插座缺少可靠的绝缘隔离措施，手车来回移动导致其中导线破损，从而使直流回路与开关金属部分相接触，从而导致接地。（3）部分直流系统已运转多年，二次设备绝缘老化、破损，极易出现接地现象。（4）因施工工艺不严格，造成直流回路出现裸线、线头接触柜体等，引起接地。3．查找接地故障的基本原则和方法（1）一般处理原则：根据现场运转方式、操作情况、气候影响来推断可能接地的地点，根据先室外后室内，先合闸后控制，由总电源到分路电源，逐步缩小范围的原则，实行拉路寻找、处理的方法。应当注意：切断各专用直流回路的时间不要过长（一般不超过 3 秒钟），不论回路接地与否均应合上。（2）具体处理方法：首先，了解现场直流电源系统构成情况，通过直流系统绝缘监测装置或接地试验按钮初步推断是直流正极接地还是负极接地（以下假设绝缘监测可靠，并假设正接地）。然后，瞬时切除所有合闸电源开关，如接地信号消逝，说明接地点在合闸回路，应对站内合闸回路用同样方法拉合负荷开关或解除正电源端，进行分路检查、推断；如监测装置仍报接地，则说明接地点在控制、信号等回路，则应进一步用同样方法检查直流屏、蓄电池柜及站内各保护屏、控制屏、信号屏及其控制回路。查明接地点属于哪一输出电源回路后，应快速拉合接地回路的直流负荷开关或拔插回路内的正电源保险，并根据绝缘监测装置报警情况推断接地点在开关（保险）之前或之后。推断清楚后，根据查出的范围，快速解除...
