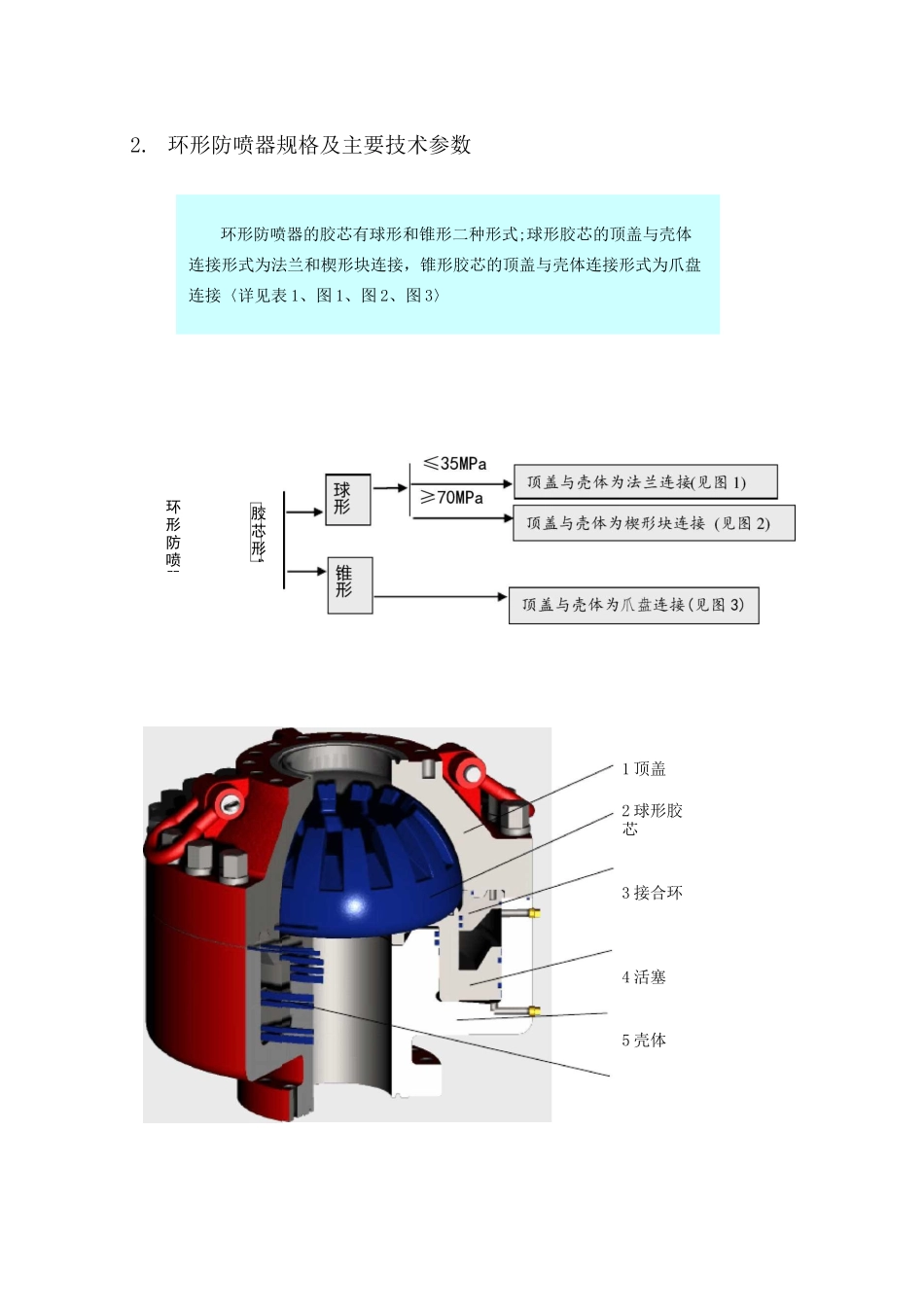

1. 概述1．1 型号说明环形防喷器的型号由 5 组大写英文字母或数字构成（其中有些可以省略）说明如下：FH□I 丨 一/II——底部连接法兰代号：当连接法兰与额定工作压力相同时省略；表示额定工作压力：单位为 MPa——通径代号胶芯形式代号:锥形胶芯一 Z；球形胶芯一省略环形防喷器代号举例：•“FH35-35/70”表示:该环形防喷器为球形胶芯，通径为©346.1mm,（135/〃），额定工作压力为835MPa,底部连接法兰额定工作压力为 70MPa.•“FHZ54-14”表示:该环形防喷器为锥形胶芯，通径为 539.8mm（21i/〃），额定工作压 14MPa,底部连接4法兰额定工作压力为 14MPa.1．2 用途环形防喷器是井控装置的重要组成部分，主要用途是在钻井、修井、试油等作业中控制井口压力，有效地防止井喷事故发生，实现安全施工。环形防喷器必须配备防喷器液压控制装置方能使用，通常它与闸板防喷器配套使用，也可单独使用。它可完成以下作业：•当井内有钻具、油管或套管时，能用一种胶芯封闭各种不同尺寸的环形空间；•当井内无钻具时，能全封闭井口•在进行钻井、取心、测井等作业过程中发生溢流或井喷时，能封闭方钻杆、取心工具、电缆及钢丝绳等与井筒所形成的环形空间；•在使用具有减压调压阀的液压控制装置或缓冲蓄能器控制的情况下，能通过 18。台肩的钻杆接头，进行强行起下钻具作业。环形防喷器胶芯形式1 顶盖2 球形胶芯3 接合环4 活塞5 壳体2. 环形防喷器规格及主要技术参数环形防喷器的胶芯有球形和锥形二种形式;球形胶芯的顶盖与壳体连接形式为法兰和楔形块连接，锥形胶芯的顶盖与壳体连接形式为爪盘连接〈详见表 1、图 1、图 2、图 3〉图 1FH35-35/70 环形防喷器（顶盖与壳体为法兰连1 顶..-■-3 楔形——5 挡泥环7 活8 壳1 顶2 防磨耗3 锥形胶芯4 爪盘5 密封件6 活塞7 外部体套筒8 内部体套筒9 壳体图 2FH35-70/105 环形防喷器（顶盖与壳体为楔形块连图 3FH54-14 环形防喷器（顶盖与壳体为爪盘连接）表 1 环形防喷器规格及技术参数型号FH18-35FH28-35FH28-35/70通径 mm(in)179.4(71/16)279.4(11)额定工作压力 MPa（psi）35(5000)液控压力 MPa（psi）<10.5(1500)油缸开启腔容量 L12.85858油缸关闭腔容量 L18.87272顶盖与壳体连接形式法兰法兰法兰密封胶芯形式球形球形球形顶部连接形式顶部栽丝螺栓M36X3M48X3M48X3垫环R46R54R54底部连接形式底部法兰螺栓M36X3M48X3M45X3垫环R46R54BX158液控连接规格Z1"X2净重...
