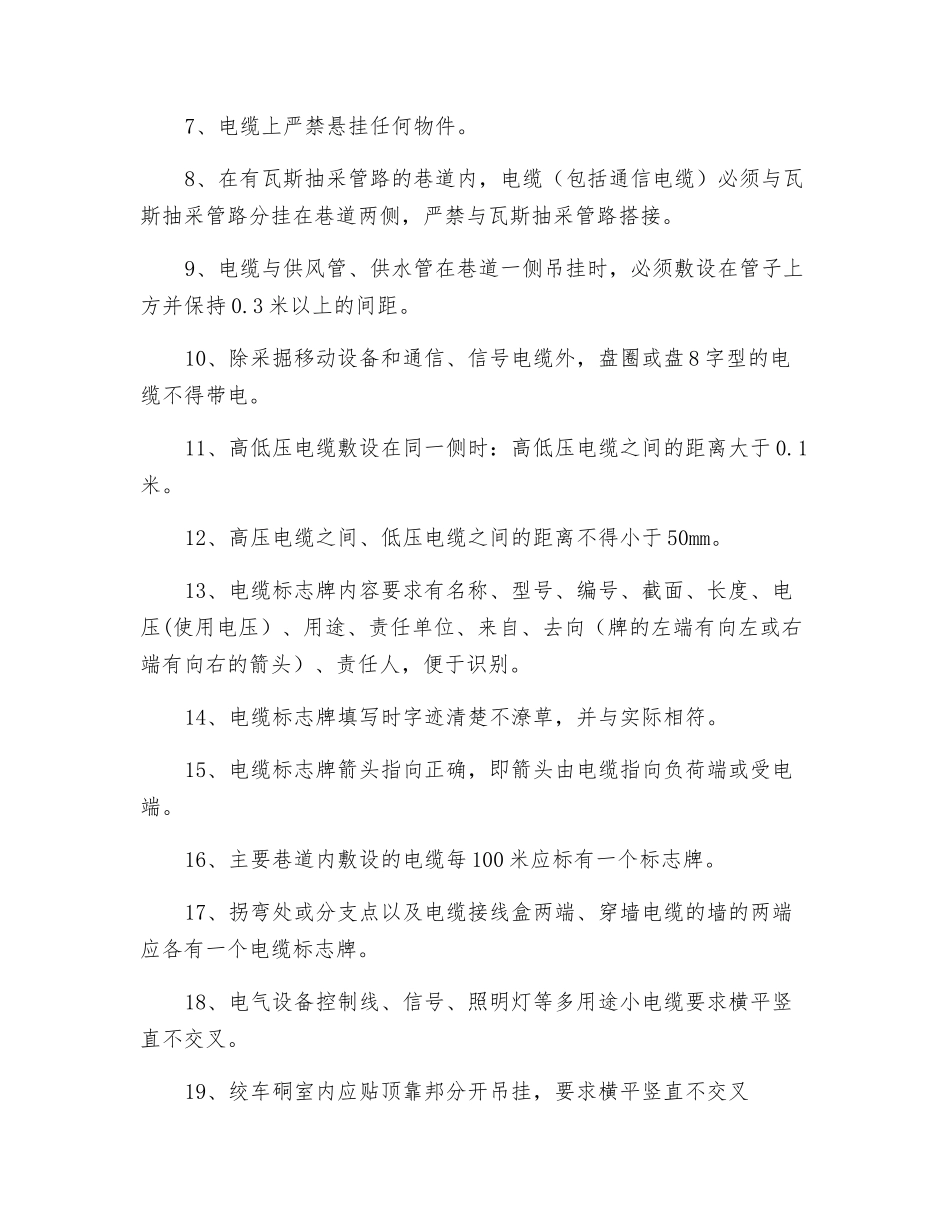

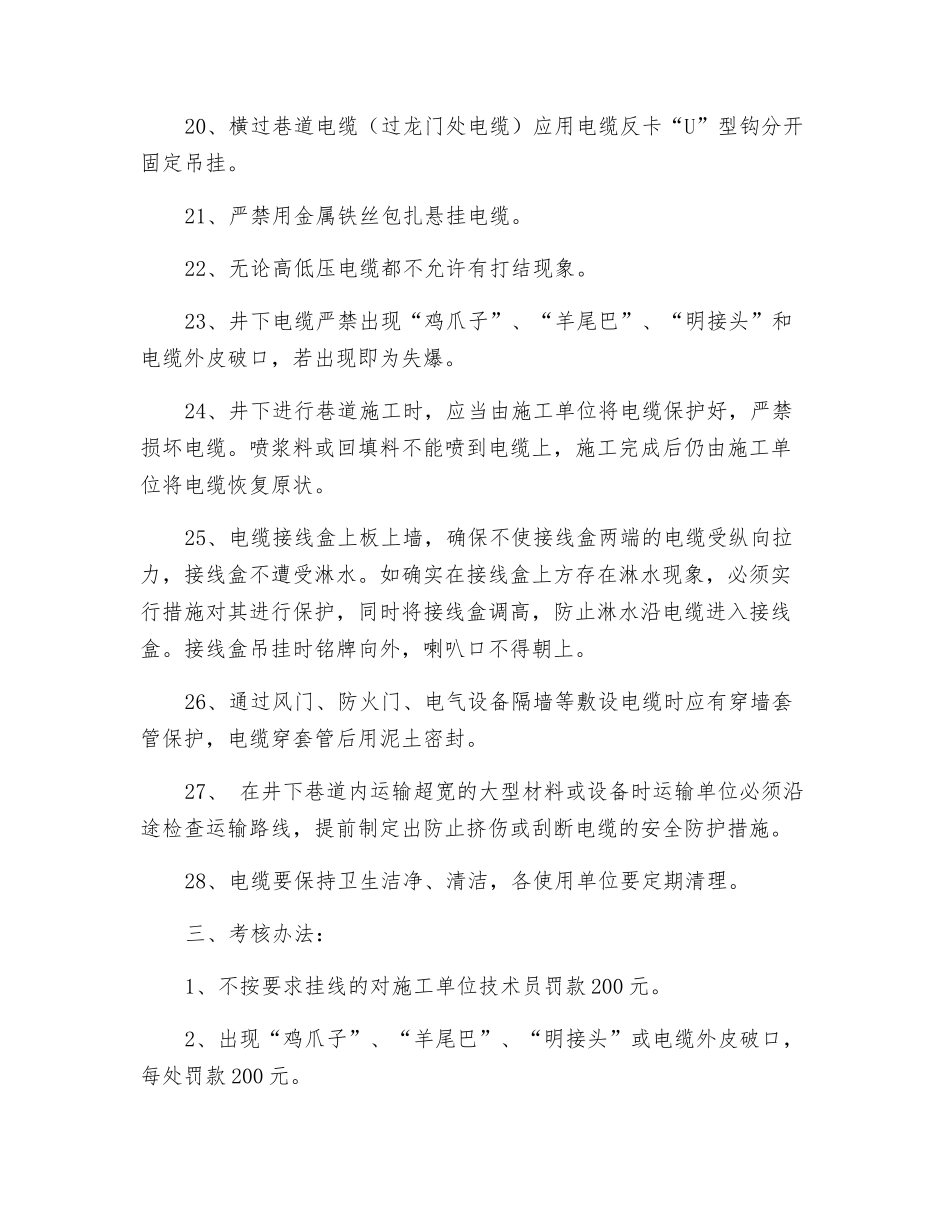

井下电缆吊挂标准及管理规定一、电缆敷设及吊挂原则：1、电缆必须吊挂。2、电缆水平敷设时必须与巷道走势保持一致，垂直方向敷设时必须与地面成 90º，即横平竖直。3、电缆改变敷设方向时，转弯处应有适宜的圆弧。4、电缆悬挂点的间距在水平巷道或倾斜巷道内应不超 3 米。5、悬挂应有适当的驰度，一般以电缆拉直后自然下垂为宜。6、固定电缆钩的预埋件埋入后裸露长度不超过 30mm。7、电缆应每根分开吊挂（从上到下吊挂顺序为：通讯电缆、监测电缆、信号电缆、动力电缆）。二、一般规定：1、严禁用小电缆钩挂大电缆。（并且用统一类型规格的电缆钩）。2、同一地点或同一地段挂同一根电缆只允许用同一类型的电缆钩3、巷道一侧挂有 2 根以上的电缆时，不得交叉，且驰度一致，不得错钩吊挂。4、电缆钩一钩只准挂一根电缆。5、电缆不得挂风筒或水管上。6、电缆不得遭受淋水，如有淋水予以保护。7、电缆上严禁悬挂任何物件。8、在有瓦斯抽采管路的巷道内，电缆（包括通信电缆）必须与瓦斯抽采管路分挂在巷道两侧，严禁与瓦斯抽采管路搭接。9、电缆与供风管、供水管在巷道一侧吊挂时，必须敷设在管子上方并保持 0.3 米以上的间距。10、除采掘移动设备和通信、信号电缆外，盘圈或盘 8 字型的电缆不得带电。11、高低压电缆敷设在同一侧时：高低压电缆之间的距离大于 0.1米。12、高压电缆之间、低压电缆之间的距离不得小于 50mm。13、电缆标志牌内容要求有名称、型号、编号、截面、长度、电压(使用电压）、用途、责任单位、来自、去向（牌的左端有向左或右端有向右的箭头）、责任人，便于识别。14、电缆标志牌填写时字迹清楚不潦草，并与实际相符。15、电缆标志牌箭头指向正确，即箭头由电缆指向负荷端或受电端。16、主要巷道内敷设的电缆每 100 米应标有一个标志牌。17、拐弯处或分支点以及电缆接线盒两端、穿墙电缆的墙的两端应各有一个电缆标志牌。18、电气设备控制线、信号、照明灯等多用途小电缆要求横平竖直不交叉。19、绞车硐室内应贴顶靠邦分开吊挂，要求横平竖直不交叉20、横过巷道电缆（过龙门处电缆）应用电缆反卡“U”型钩分开固定吊挂。21、严禁用金属铁丝包扎悬挂电缆。22、无论高低压电缆都不允许有打结现象。23、井下电缆严禁出现“鸡爪子”、“羊尾巴”、“明接头”和电缆外皮破口，若出现即为失爆。24、井下进行巷道施工时，应当由施工单位将电缆保护好，严禁损坏电缆。喷浆料或回填料不能喷到电缆上，施工完成后仍由施工单...
