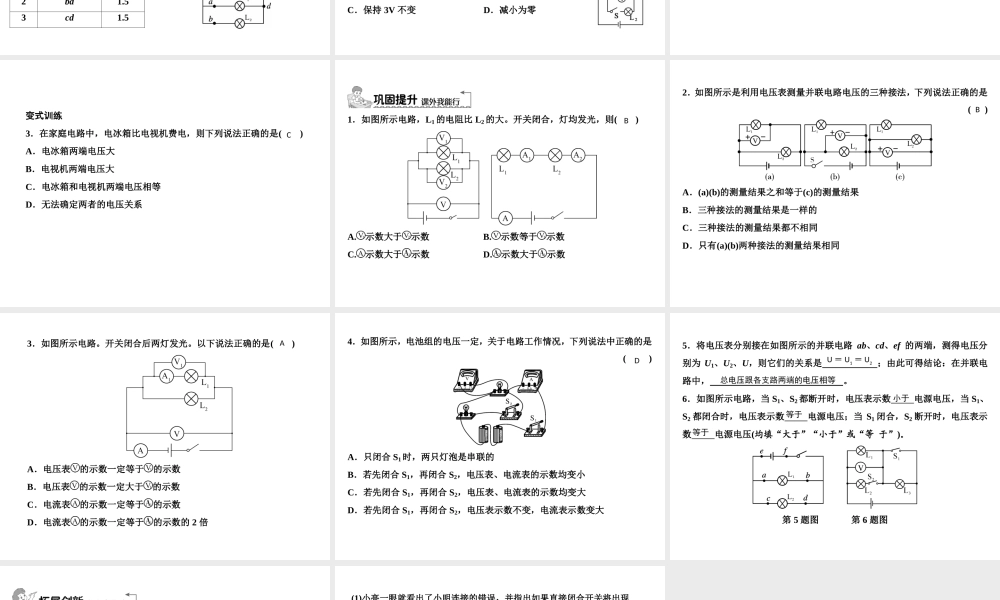

第十六章 电压 电阻第 2 节 串、并联电路中电压的规律 第 2 课时 并联电路的电压规律九年级物理 ( 上册 )•R 重难点点拨 1．用电压表测量并联电路中各用电器两端的电压。 2．归纳总结并联电路中电压的规律。 典例剖析 【例】如图所示，若示数为 3V，则示数为________V，示数为________V。由此可得出________。 【分析】 首先要明确三只电压表分别测量哪个用电器两端的电压，再根据串 、并联电路中电压的规律进行分析判断。 【答案】 3 3 并联电路中各支路两端的电压相等 易错警示 【例】如图所示，桌面上两个灯座内装了两个灯泡，闭合开关，两灯同时发光，用电压表测得两灯两端的电压相等，则关于两灯的连接方式，下列说法正确的是( ) A．一定是串联 B．一定是并联 C．可能是串联，也可能是并联 D．以上说法都不对 【易错分析】 用电器并联时，它们两端的电压一定相等，但用电器串联时，它们两端的电压不一定不相等。 【答案】 C 探究并联电路中电压的规律 在“探究并联电路电压的特点”的实验中，小明同学按如图所示电路图连接电路时，开关应处于 (填“断开”或“闭合”)状态，应将电压表 (填“并填”或“串联”)在电路中，所测的电压不能超过电压表的 。下表为小明同学记录的实验数据，分析比较实验数据及相关条件，可得出的初步结论是： 。 序号 电压表的位置 电压(伏) 1 ad 1.5 2 bd 1.5 3 cd 1.5 断开 并联 量程 并联电路两端的总电压与各支路两端的电压都相等 变式训练 1．如图所示，灯 L1、L2 并联，用电压表测得其两端电压分别为 U1、U2，则U1∶U2＝ 。 2．如图所示的电路，电源电压保持不变，当开关 S 闭合时，L1、L2 都亮，电压表的示数为 3V，当开关 S 断开时，电压表的示数将( ) A．增大到 6V B．减小到 1.5V C．保持 3V 不变 D．减小为零 1 1 ∶C 并联电路中电压规律的应用 某新型手电筒由电池、开关和三粒相同的 LED 灯珠连接而成，工作时每粒灯珠都正常发光且电压都为 U。为探究三粒灯珠的连接方式，小明从正在发光的手电筒中取下其中一粒灯珠，发现另外两粒灯珠不亮，则手电筒中三粒灯珠是 联的，手电筒工作时通过三粒灯珠的电流 (填“相等”或“不相等”)，手电筒电池的电压为 。 串 相等 3U 变式训练 3．在家庭电路中，电冰箱比电视机费电，则下列说法正确的是( ) A．电冰箱两端电压大 B．电视机两端电压大 C．电冰箱和电...
