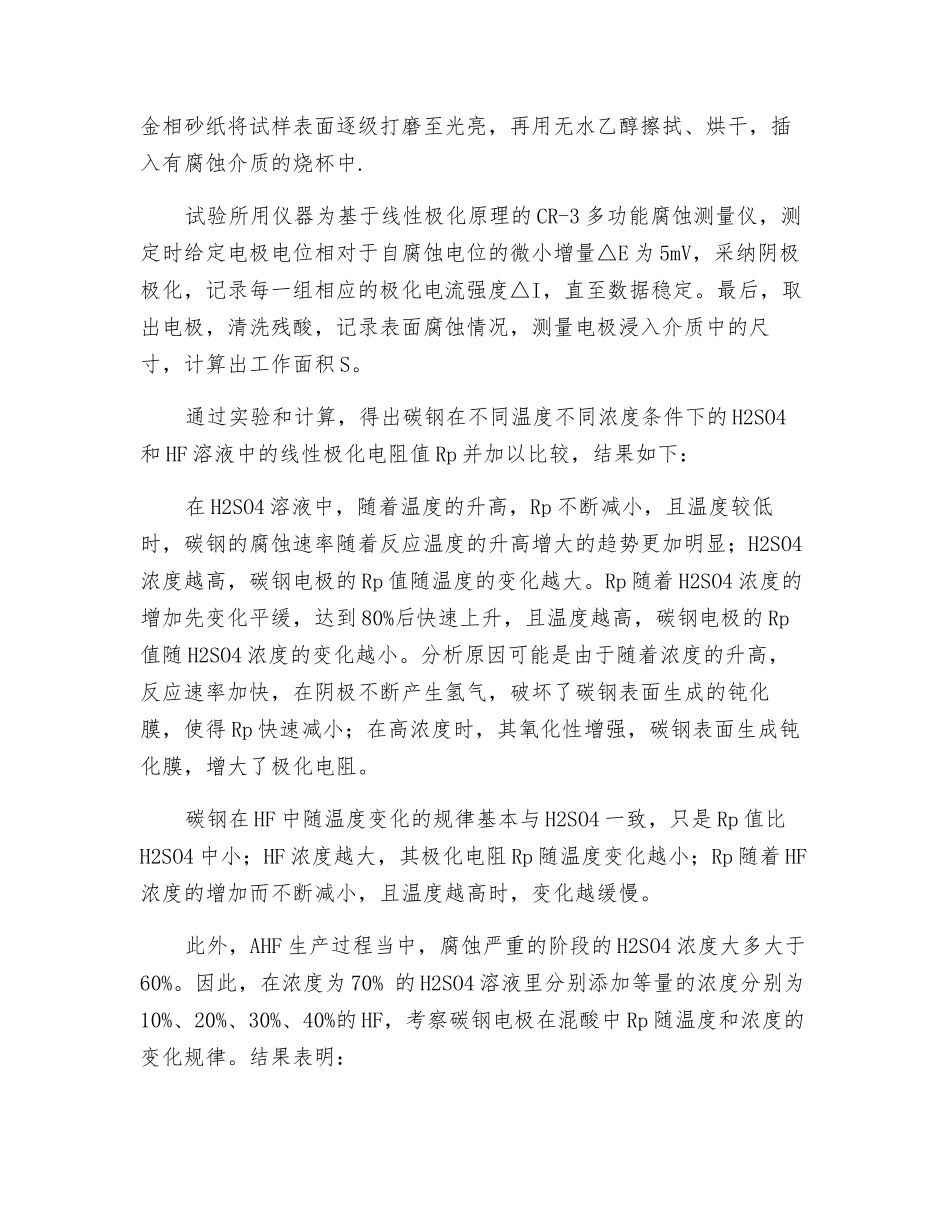

HF 生产装置的腐蚀机理及安全防护技术探讨氢氟酸是清亮、无色、发烟的腐蚀性液体，具备剧烈刺激性气味。可用于制造碳氟化合物和无机氟化物、提炼金属、硅片制作、玻璃刻蚀、搪瓷、酸浸、电抛光、罐头工业及某些清洁剂的成份。然而，氢氟酸又是一种危险介质，它的腐蚀性极强，AHF 生产不能实现长周期开车，关键在于系统腐蚀严重，常常因设备腐蚀原因被迫停车，虽非易燃品，但对金属的腐蚀作用往往会导致容器和管道内产生氢气，从而潜有着火和爆炸危险。同时氢氟酸还具备较高的毒性，对人体容易造成损害：其蒸气能溶于眼睛表面上的湿气并产生刺激反应；若其液体溅入眼内，将引致严重及不可恢复的损伤，令眼角膜留下疤痕；低浓度气体能对鼻、喉和呼吸道产生刺激作用；高浓度气体会使口腔、口唇、喉咙和肺部严重灼伤。若液体积聚于肺部便可导致死亡；氢氟酸液体还可使消化系统严重灼伤或穿破；氢氟酸灼伤皮肤，将产生剧痛；若皮肤大面积被溅，可导致死亡。现国内外普遍采纳萤石和硫酸在转炉内反应制取无水氟化氢，反应转炉腐蚀严重一直是困扰 AHF 生产企业的一个难题，设备腐蚀严重部位的腐蚀速率有时高达 100mm/a 以上，如若防护不当，必将造成巨大的经济损失和人员损害。因此，探讨 AHF 生产中的腐蚀机理及防护措施显得极为必要。以现行的生产工艺，反应炉内主要含有硫酸、氢氟酸、氟化氢气体，氟磺酸、氟硅酸等强烈腐蚀性介质，条件十分苛刻，腐蚀机理比较复杂。为此，我们进行了以下实验，对其腐蚀机理进行初步探讨并提出相应的防护设想。实验采纳同种材料三电极体系，即工作电极、参比电极、辅助电极都为碳钢，其直径均为 6.00mm 长度为 25.00mm。腐蚀试验前，先用金相砂纸将试样表面逐级打磨至光亮，再用无水乙醇擦拭、烘干，插入有腐蚀介质的烧杯中.试验所用仪器为基于线性极化原理的 CR-3 多功能腐蚀测量仪，测定时给定电极电位相对于自腐蚀电位的微小增量△E 为 5mV，采纳阴极极化，记录每一组相应的极化电流强度△I，直至数据稳定。最后，取出电极，清洗残酸，记录表面腐蚀情况，测量电极浸入介质中的尺寸，计算出工作面积 S。通过实验和计算，得出碳钢在不同温度不同浓度条件下的 H2SO4和 HF 溶液中的线性极化电阻值 Rp 并加以比较，结果如下：在 H2SO4 溶液中，随着温度的升高，Rp 不断减小，且温度较低时，碳钢的腐蚀速率随着反应温度的升高增大的趋势更加明显；H2SO4浓度越高，碳钢电极的 Rp 值随温度的变化越...
