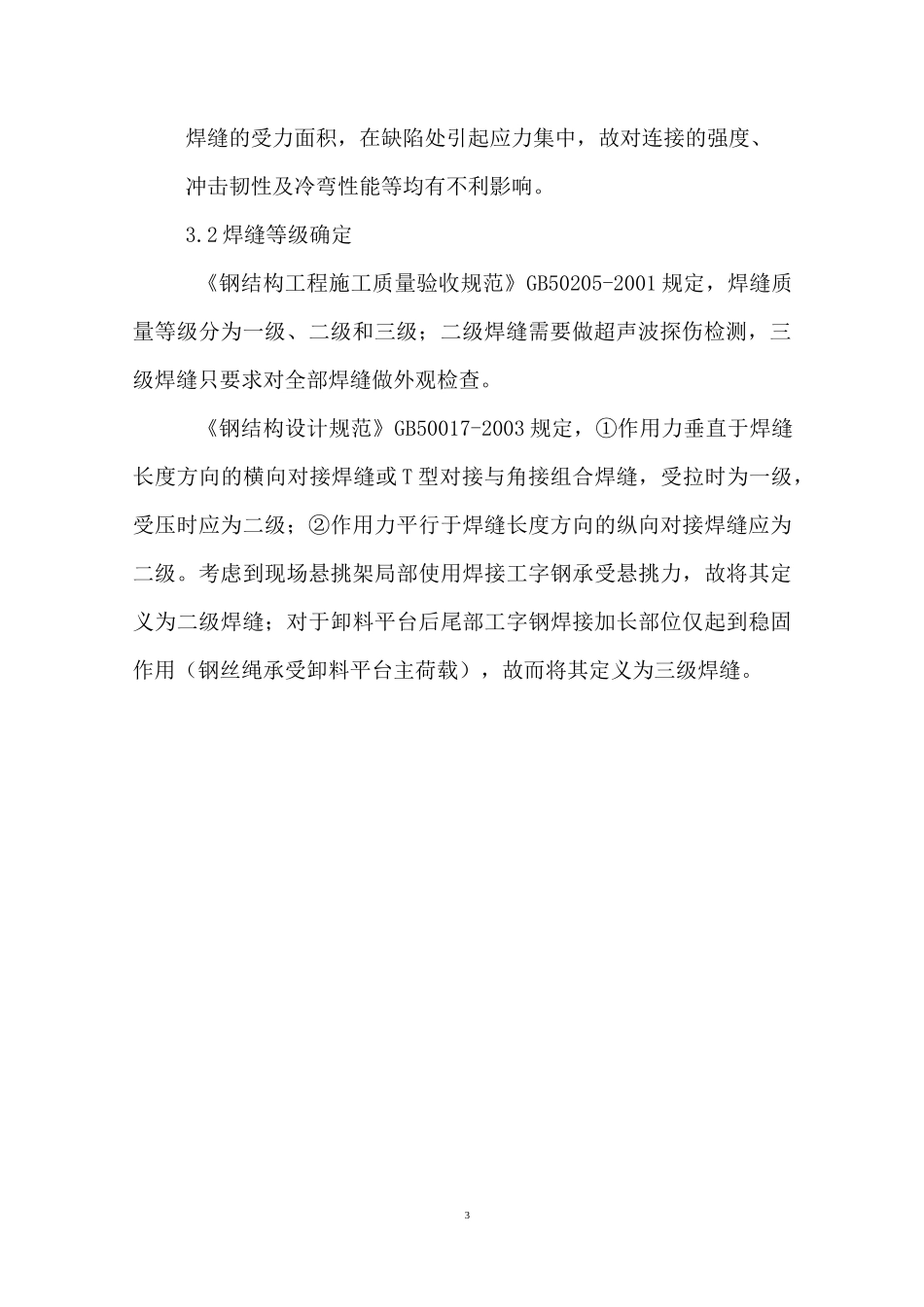

1目录一、概况 2二、编制依据 2三、热轧工字钢焊缝对接 2四、热轧工字钢加强钢板选取计算 5五、结果 102一、概况日常的施工当中，根据施工需求经常会对普通热轧工字钢截断和接长，需要对常用的热轧工字钢（I18#、I20#）进行焊缝对接作业，施工中截面对接以后（焊接），需要在腹板位置焊接钢板加强，用来弥补焊接作业质量不足对截面抵抗矩的削弱。本方案以 I18#工字钢为例，通过计算选取两侧合适规格的板材进行焊接加强。二、编制依据《钢结构工程施工质量验收规范》GB50205-2001；《钢结构设计规范》GB50017-2003；《建筑钢结构焊接技术规程》JGJ81-2002；三、热轧工字钢焊缝对接3.1 焊接方法施工当中最为常见的焊接方法是手工电弧焊，通电后在焊条与焊件间产生电弧，电弧的高温（可达到 3000°C）将电弧周围的金属变成液态，形成熔池，同时高温也是焊条金属融化，滴落至熔池中，与焊件的熔融金属结合。冷却后即形成焊缝。焊条外包的药皮则在焊接过程中产生气体，保护电弧和容化金属，形成熔渣覆盖焊缝，防止空气中的有害气体与熔化金属接触，改善的焊缝的力学性能。手工电弧焊优点是操作简便、焊接方便，但是焊缝带的质量有一定的缺陷，在焊接过程中产生于焊缝金属或附近热影响区刚才表面或者内部的缺陷。常见的缺陷有裂纹焊瘤、烧穿、电弧坑、气孔、夹渣、咬边、为熔合等。焊缝缺陷的存在势必削弱3焊缝的受力面积，在缺陷处引起应力集中，故对连接的强度、冲击韧性及冷弯性能等均有不利影响。3.2 焊缝等级确定《钢结构工程施工质量验收规范》GB50205-2001 规定，焊缝质量等级分为一级、二级和三级；二级焊缝需要做超声波探伤检测，三级焊缝只要求对全部焊缝做外观检查。《钢结构设计规范》GB50017-2003 规定，①作用力垂直于焊缝长度方向的横向对接焊缝或 T 型对接与角接组合焊缝，受拉时为一级，受压时应为二级；②作用力平行于焊缝长度方向的纵向对接焊缝应为二级。考虑到现场悬挑架局部使用焊接工字钢承受悬挑力，故将其定义为二级焊缝；对于卸料平台后尾部工字钢焊接加长部位仅起到稳固作用（钢丝绳承受卸料平台主荷载），故而将其定义为三级焊缝。4表41-、二霾焊缝质量需级圧缺暗分级坏缝应量等级-頸-麵内部快陷超丙波探称軒定尊展UnB 扱E 级100^20%内部缺謂射蜿操伤评走零圾IIni检竪零圾AB 级AESi探怪比側L00%20注 1 探慚比利的计難方法应按以下鋭匹确主 t〔1)对工厂翻作悍縫』应按邮痪存缝计算百分出，迥蝉捞軽度迪不...
