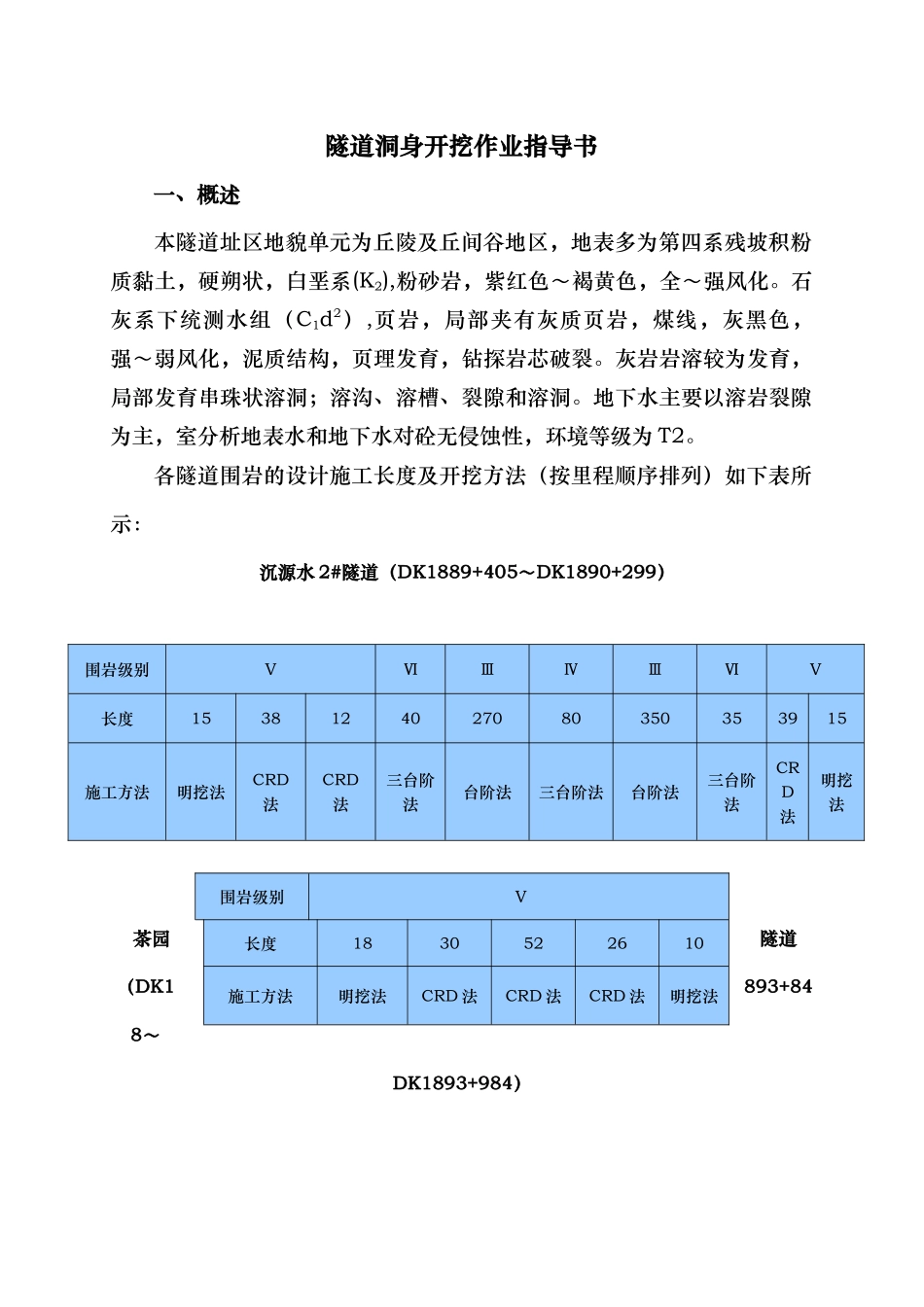

隧道洞身开挖作业指导书一、概述 本隧道址区地貌单元为丘陵及丘间谷地区，地表多为第四系残坡积粉质黏土，硬朔状，白垩系(K2),粉砂岩，紫红色～褐黄色，全～强风化。石灰系下统测水组（C1d2）,页岩，局部夹有灰质页岩，煤线，灰黑色，强～弱风化，泥质结构，页理发育，钻探岩芯破裂。灰岩岩溶较为发育，局部发育串珠状溶洞；溶沟、溶槽、裂隙和溶洞。地下水主要以溶岩裂隙为主，室分析地表水和地下水对砼无侵蚀性，环境等级为 T2。各隧道围岩的设计施工长度及开挖方法（按里程顺序排列）如下表所示：沉源水 2#隧道（DK1889+405～DK1890+299）围岩级别ⅤⅥⅢⅣⅢⅥⅤ长度1538124027080350353915施工方法明挖法CRD法CRD法三台阶法台阶法三台阶法台阶法三台阶法CRD法明挖法 茶园隧道（DK1893+848～DK1893+984）围岩级别Ⅴ长度1830522610施工方法明挖法CRD 法CRD 法CRD 法明挖法九羊 1#隧道（DK1894+285～DK1894+411）银岭头隧道（DK1900+261～DK1901+228）二、开挖施工主要机械设备配备及劳动力安排1. 开挖施工主要机械设备配备隧道开挖施工主要施工机械设备应根据不同地质情况下的不同开挖方法合理配备，配备情况如下表：主要施工机械设备表序号机械名称型号/规格数 量用 途备 注1多功能台车1 台钻爆、开挖2风 钻YT—2830 台钻孔需爆破时用围岩级别ⅤⅣⅤⅣⅤⅣⅤ长度1737209520734371070107525105117施工方法明挖法CRD法CD法CRD法CD 法CRD法CD法CRD 法CD 法CRD 法明挖法3空压机4L—20/83 台风钻动力需爆破时用4挖掘机PC200 型1 台开挖土方5装载机ZLC501 台装渣6自卸汽车15T4 辆运渣2. 开挖施工主要劳动力安排开挖时主要劳动力如下：主要劳动力安排表序 号工 种人 数备 注1技术员22电 工1提供照明3开挖工25含风钻手4爆破员2现场爆破器材的管理和使用5空压机司机16挖机司机17装载机司机18汽车司机49杂 工2三、主要开挖方案及施工方法本段围岩地质条件复杂，开挖方法多样。根据设计要求，我管段主要开挖方法有 CD 中隔壁法、CRD 交叉中隔壁法、双侧壁导坑法、三台阶临时仰拱法和台阶法共五种开挖方法，各开挖方法的步骤见下 3.1～3.5。对于土质围岩，开挖以机械（装载机）为主进行，人工进行配合修边。开挖弃土直接用挖机进行装土作业，由自卸汽车将弃土运至弃土场。对于石质围岩，必须对其进行的钻爆设计。对于不同的地质情况及开挖方法，应根据相应的爆破设计与安全操作使用规程进行爆破开挖作业。爆破完成后，以...
