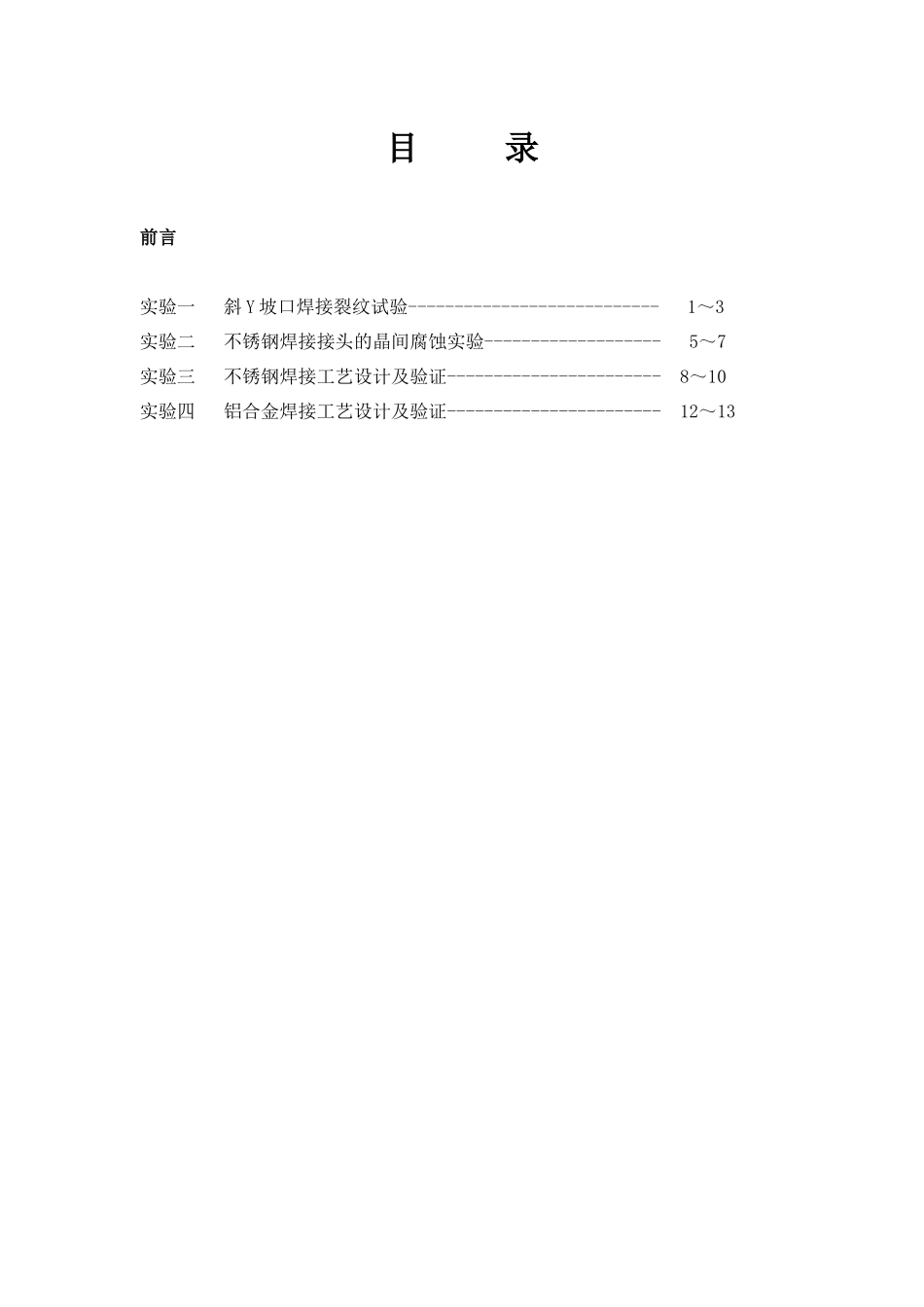

金属材料焊接课程实验指导书重庆科技学院材控教研室焊接实验室二 00 七年十月九日目 录前言实验一 斜 Y 坡口焊接裂纹试验--------------------------- 1～3实验二 不锈钢焊接接头的晶间腐蚀实验------------------- 5～7实验三 不锈钢焊接工艺设计及验证----------------------- 8～10实验四 铝合金焊接工艺设计及验证----------------------- 12～13实 验 须 知1．实验前必需预习实验指导书，了解实验目的、原理及实验步骤。2．按时参加实验，不得迟到和缺席。因故不能参加实验者，应事先向实验指导老师办理请假手续。3．进入实验室，应衣着端正，保持室内宁静，不准随地吐痰、吸烟、乱抛纸屑。4．操作仪器前，应把仪器有关部分的功用及操作方法搞清楚。与本实验无关及未经指导老师同意操作的仪器，不得随意使用。5．要爱护仪器。要少用手直接接触精密表面，不要对精密表面或光学镜头呵气或咳嗽。6．实验报仔细进行实验和填写告。实验一 斜 Y 坡口焊接裂纹试验一、实验目的1、掌握金属焊接性及其评定、分析方法及金属焊接性综合实验的实验方法；2、评定碳钢和低合金高强度钢焊接热影响区对冷裂纹的敏感性。二、实验装置及实验材料直流电弧焊机 2 台游标卡尺 2 套试件 15CrMo 钢板 200×75×22mm 4 块砂轮切割机 1 台角向砂轮机 3 台焊条 E5515-B2（R307） ф4mm 若干 渗透剂 1 瓶三、实验原理 斜 Y 坡口冷裂纹实验用于评定高强钢焊缝及热影响区的裂纹倾向，实验方法简便，是国际上采纳较多的抗裂性实验方法之一。四、实验方法及步骤1、试件制备（1）试板形状及尺寸如图 1 所示，钢材板厚 δ=9-38mm，对接接头坡口用机械方法加工。（2）焊条烘干 350/1h℃，2、施焊（1）按图 1 装配，保证中间待焊试样焊缝处有 2mm 间隙；（2）试板两端各在 60mm 范围内施焊拘束焊缝（R307，ф4mm），采纳双面焊，注意防止角变形和未焊透。（3）试验焊缝焊接。用 R307ф4mm 焊条，焊接电流 170±10A，焊接电压 24±2V，焊接速度 150±10mm/min，焊缝如图 2 所示。图 3（4）焊完后的试件经自然冷却 24h；（5）喷渗透剂，放置 10 分钟，测量表面裂纹；（6）用砂轮切割机切断试样，并用角向砂轮磨平，检测根部裂纹；（7）用砂轮切割机在试验焊缝上切下 5 块试片，并用角向砂轮磨平，检测 5 个断面上的裂纹深度。五、实验记录（1）表面裂纹率根据图 3 按下式计算：Cf＝Σ lf /L＊100%；Cf－表面...
