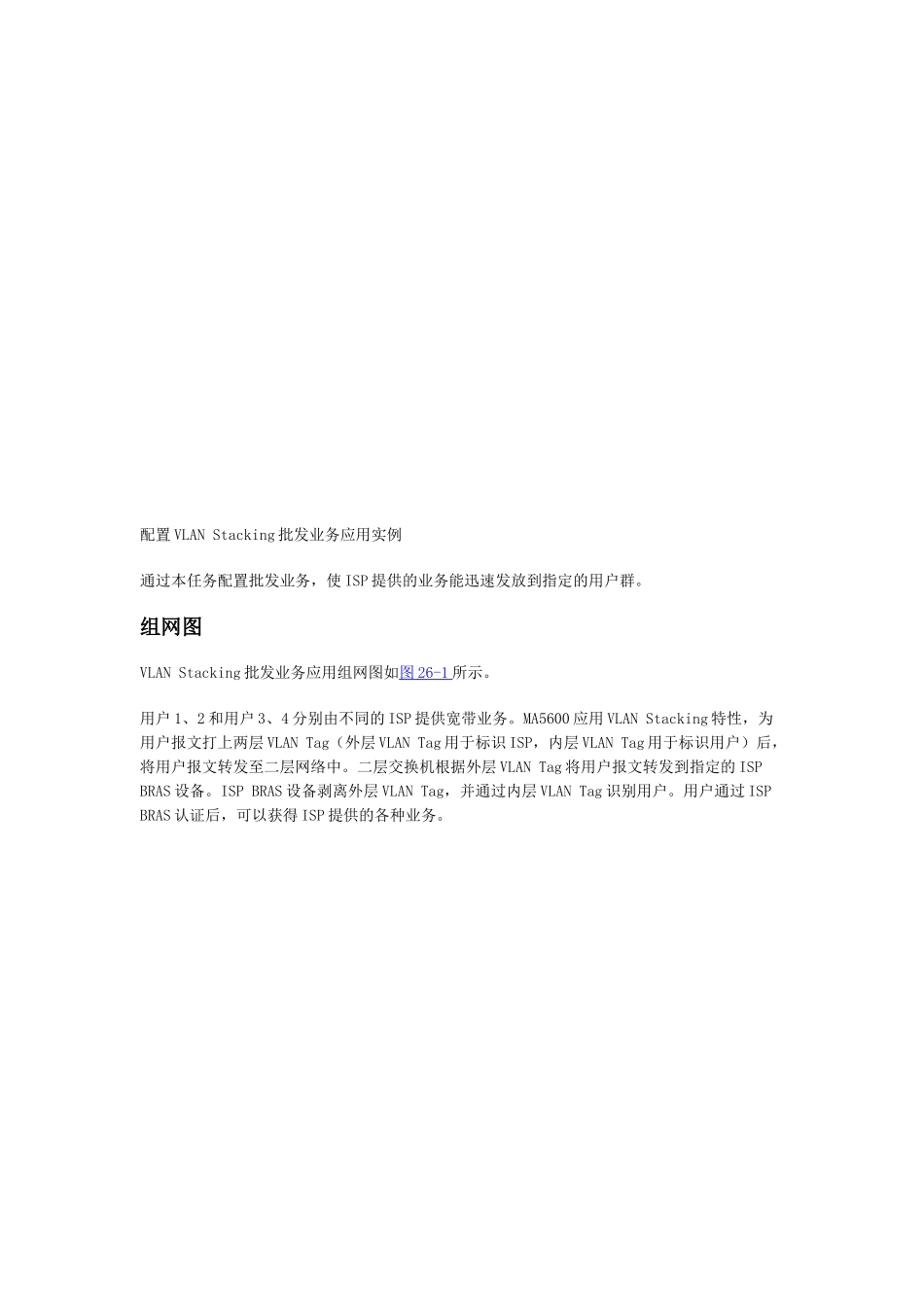

配置 VLAN Stacking 批发业务应用实例 通过本任务配置批发业务，使 ISP 提供的业务能迅速发放到指定的用户群。组网图VLAN Stacking 批发业务应用组网图如图 26-1 所示。用户 1、2 和用户 3、4 分别由不同的 ISP 提供宽带业务。MA5600 应用 VLAN Stacking 特性，为用户报文打上两层 VLAN Tag（外层 VLAN Tag 用于标识 ISP，内层 VLAN Tag 用于标识用户）后，将用户报文转发至二层网络中。二层交换机根据外层 VLAN Tag 将用户报文转发到指定的 ISP BRAS 设备。ISP BRAS 设备剥离外层 VLAN Tag，并通过内层 VLAN Tag 识别用户。用户通过 ISP BRAS 认证后，可以获得 ISP 提供的各种业务。图 26-1 批发业务配置组网图 数据规划批发业务数据规划如表 26-1 所示。表 26-1 批发业务数据规划表 配置项数据ISP1 用户群上行端口：0/7/0上行 VLAN ID（外层 VLAN Tag）：60VLAN 类型：Smart VLANVLAN 属性：Stacking用户 1:ADSL2+端口：0/2/0 VPI/VCI：0/35（与 Modem 侧的配置一致） 内层 VLAN Tag：11 用户 2:ADSL2+端口：0/2/1 配置项数据VPI/VCI：0/35（与 Modem 侧的配置一致） 内层 VLAN Tag：12 ISP2 用户群上行端口：0/7/0上行 VLAN ID（外层 VLAN Tag）：61VLAN 类型：Smart VLANVLAN 属性：Stacking用户 3:ADSL2+端口：0/3/0 VPI/VCI：0/35（与 Modem 上的配置一致） 内层 VLAN Tag：11 用户 4:ADSL2+端口：0/3/1 VPI/VCI：0/35（与 Modem 侧的配置一致） 内层 VLAN Tag：12 配置流程批发业务配置流程如图 26-2 所示。图 26-2 批发业务配置流程图 操作步骤1. 创建 VLAN。 huawei(config)#vlan 60-61 smart2. 设置 VLAN 属性。 huawei(config)#vlan attrib 60-61 stacking3. 加入上行端口。 huawei(config)#port vlan 60-61 0/7 04. 加入业务虚端口。 5. huawei(config)#service-port vlan 60 adsl 0/2/0 vpi 0 vci 35 rx-cttr 0 tx-cttr 06. huawei(config)#service-port vlan 60 adsl 0/2/1 vpi 0 vci 35 rx-cttr 0 tx-cttr 07. huawei(config)#service-port vlan 61 adsl 0/3/0 vpi 0 vci 35 rx-cttr 0 tx-cttr 0huawei(config)#service-port vlan 61 adsl 0/3/1 vpi 0 vci 35 rx-cttr 0 tx-cttr 08. 设置内层 VLAN Tag。 9. ...
