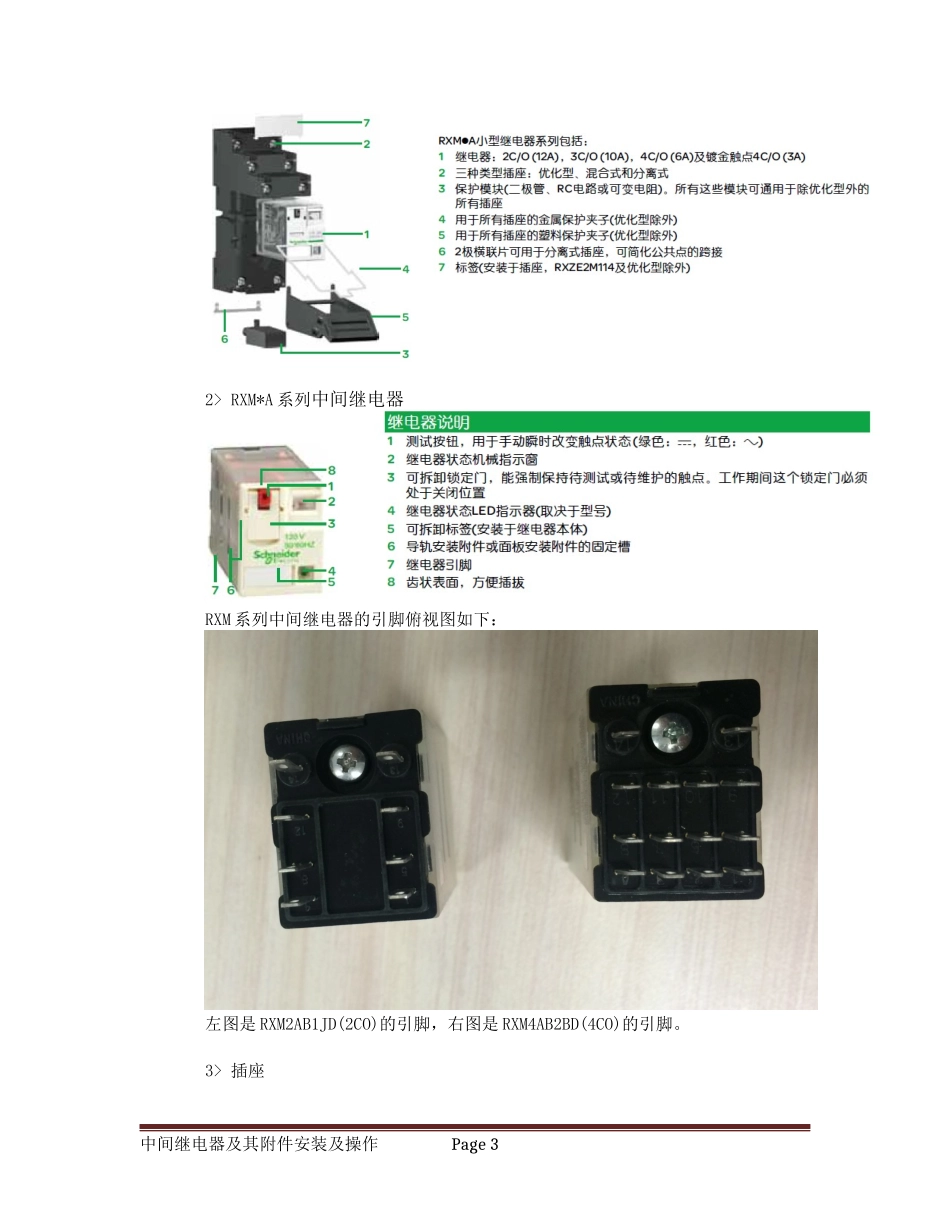

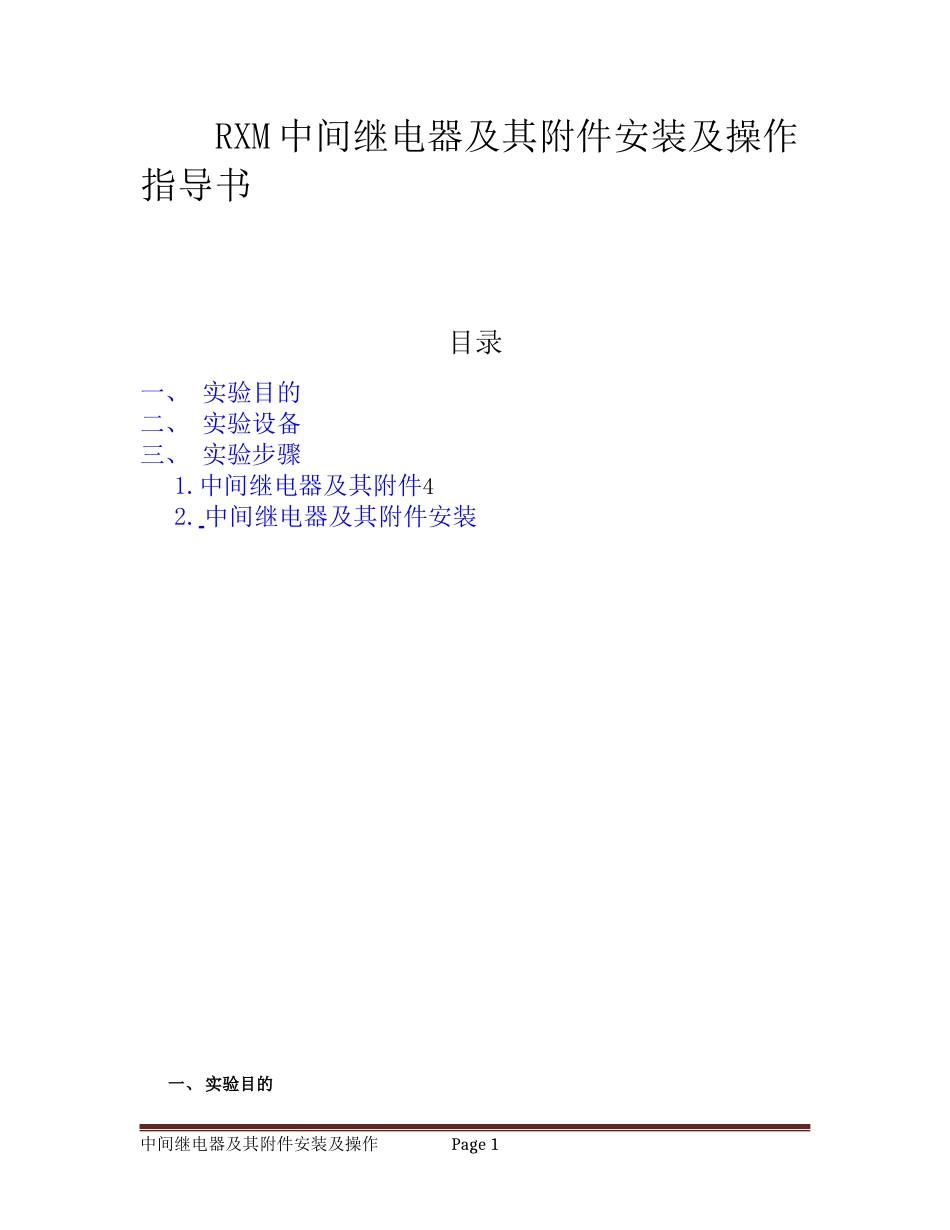

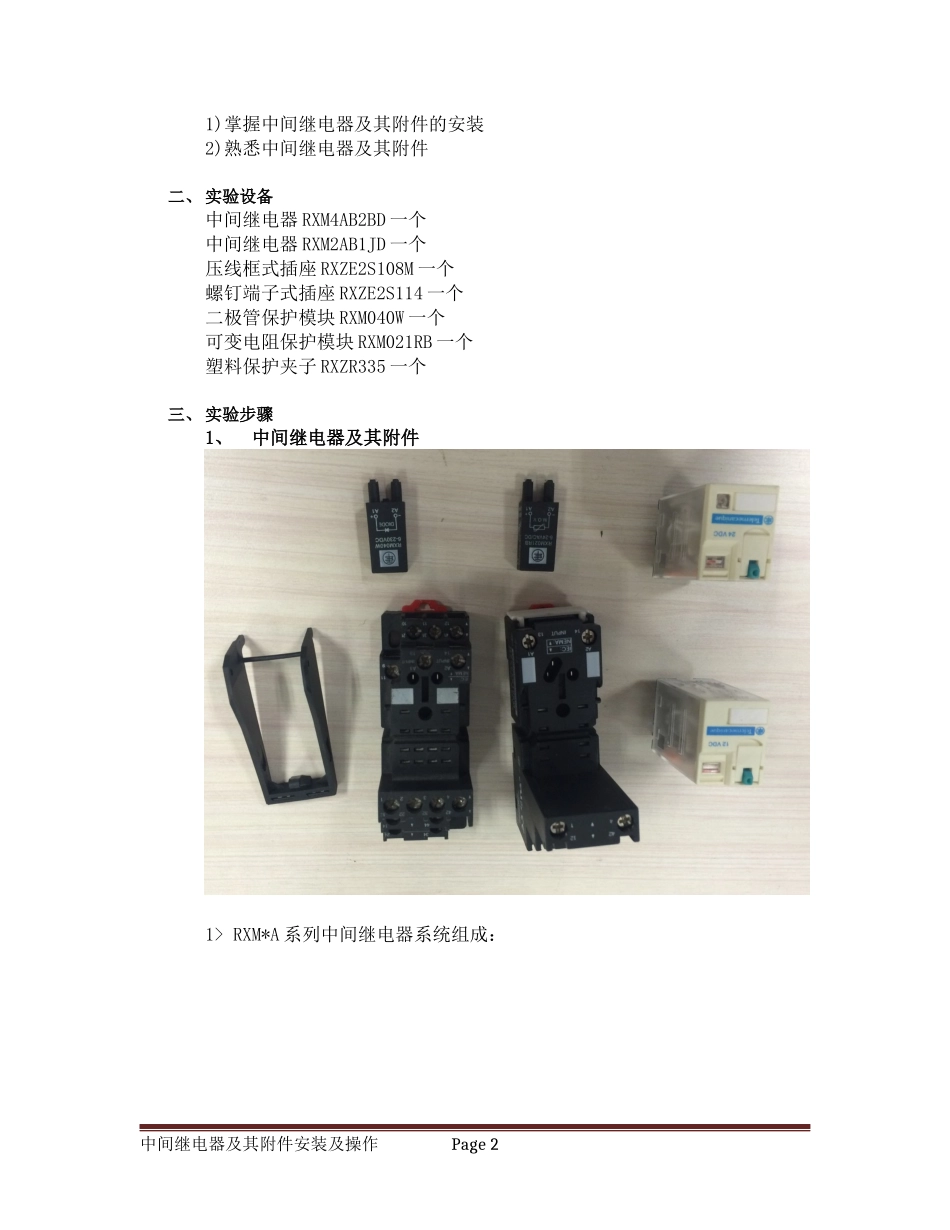

RXM 中间继电器及其附件安装及操作指导书目录一、 实验目的二、 实验设备三、 实验步骤1.中间继电器及其附件42. 中间继电器及其附件安装一、 实验目的中间继电器及其附件安装及操作Page 11)掌握中间继电器及其附件的安装2)熟悉中间继电器及其附件二、 实验设备中间继电器 RXM4AB2BD 一个中间继电器 RXM2AB1JD 一个压线框式插座 RXZE2S108M 一个螺钉端子式插座 RXZE2S114 一个二极管保护模块 RXM040W 一个可变电阻保护模块 RXM021RB 一个塑料保护夹子 RXZR335 一个三、 实验步骤1、中间继电器及其附件1> RXM*A 系列中间继电器系统组成：中间继电器及其附件安装及操作Page 22> RXM*A 系列中间继电器RXM 系列中间继电器的引脚俯视图如下：左图是 RXM2AB1JD(2CO)的引脚，右图是 RXM4AB2BD(4CO)的引脚。3> 插座中间继电器及其附件安装及操作Page 3中间继电器插座分为混合式插座和分离式插座两种，混合式插座的控制线圈与触点接线混合，两侧都有。而分离式插座的控制线圈接线在一侧，触点接线在另一侧。如下图所示，左图是混合式插座，右图是分离式插座。插座的接线方式也有两种：螺钉端子接线（如下左图）和压线框接线（如下右图）4> 保护模块保护模块直接插入继电器插座中中间继电器及其附件安装及操作Page 42、中间继电器及其附件的安装1）继电器安装步骤：第一步：对位 第二步：插接中间继电器及其附件安装及操作Page 52）带保护夹子和保护模块的继电器安装步骤：第一步：在底座上固定保护夹子第二步：安装继电器中间继电器及其附件安装及操作Page 6第三步：卡紧保护夹子第四步：插接保护模块下图中显示保护模块的插孔中间继电器及其附件安装及操作Page 7将保护模块插入插孔完成中间继电器及其附件安装及操作Page 8
