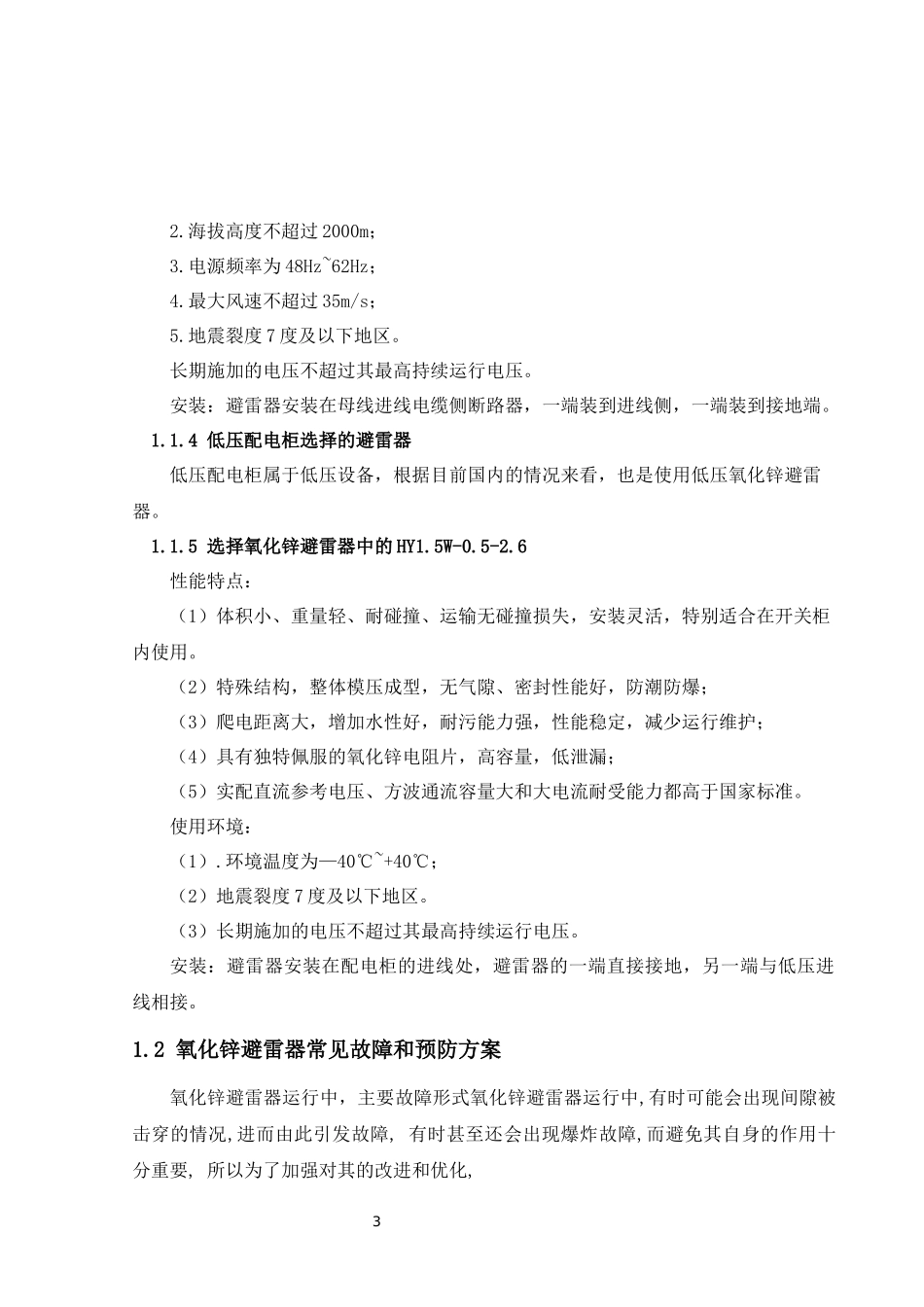

110kv 配电间的防雷及接地成果报告书一、毕业设计技术报告1.1 避雷器的类型和区别1.1.1 10kv 线路选择的避雷器随着时代的不断发展，人们需求的变化的电器设备的增加，让避雷器开始有了多种多样的类型，这些避雷器虽然目的相同，都是为了保护通信线缆和通信设备不受损害，但是工作环境，方式都截然不同，其中目前使用的避雷器有以下三种类型 : 一是管型避雷器; 二是阀型避雷器; 三是氧化锌避雷器。前两种都不适用，因此选择第三种氧化锌避雷器。1.1.2 氧化锌避雷器性能特点：① 通流能力这主要体现在避雷器具有吸收各种雷电过电压、工频暂态过电压、操作过电压的能力。② 保护特性氧化锌避雷器是用来保护电力系统中各种电器设备免受过电压损坏的电器产品，具有良好保护性能。因为氧化锌阀片的非线性伏安特性十分优良，使得在正常工作电压下仅有几百微安的电流通过，便于设计成无间隙结构，使其具备保护性能好、重量轻、尺寸小的特征。当过电压侵入时，流过阀片的电流迅速增大，同时限制了过电压的幅值，释放了过电压的能量，此后氧化锌阀片又恢复高阻状态，使电力系统正常工作。③ 密封性能避雷器元件采用老化性能好、气密性好的优质复合外套，采用控制密封圈压缩量和增涂密封胶等措施，陶瓷外套作为密封材料，确保密封可靠，使避雷器的性能稳定。 2④ 机械性能主要考虑以下三方面因素：承受的地震力；作用于避雷器上的最大风压力；避雷器的顶端承受导线的最大允许拉力。⑤ 耐污秽性能无间隙氧化锌避雷器具有较高的耐污秽性能。国家标准规定的爬电比距等级为：II 级 中等污秽地区：爬电比距 20mm/kv；III级 重污秽地区：爬电比距 25mm/kv；IV 级 特重污秽地区：爬电比距 31mm/kv。⑥ 高运行可靠性长期运行的可靠性取决于产品的质量，及对产品的选型是否合理。影响它的产品质量主要有以下三方面： 避雷器整体结构的合理性； 氧化锌阀片的伏安特性及耐老化特性； 避雷器的密封性能。⑦ 工频耐受能力由于电力系统中如单相接地、长线电容效应以及甩负荷等各种原因，会引起工频电压的升高或产生幅值较高的暂态过电压，避雷器具有在一定时间内承受一定工频电压升高能力。7.1.3 选择氧化锌避雷器中的 HY5WS-10-30 型号性能特点：（1）采用了非线性伏-安特性特别好的氧气锌电阻片，故而避雷器的陡坡，雷电波，操作波下的保护特性均比传统的碳化硅避雷器有了极大的改善（2）因此克服了碳化硅避雷器所固有的因陡坡放电延迟而引...
