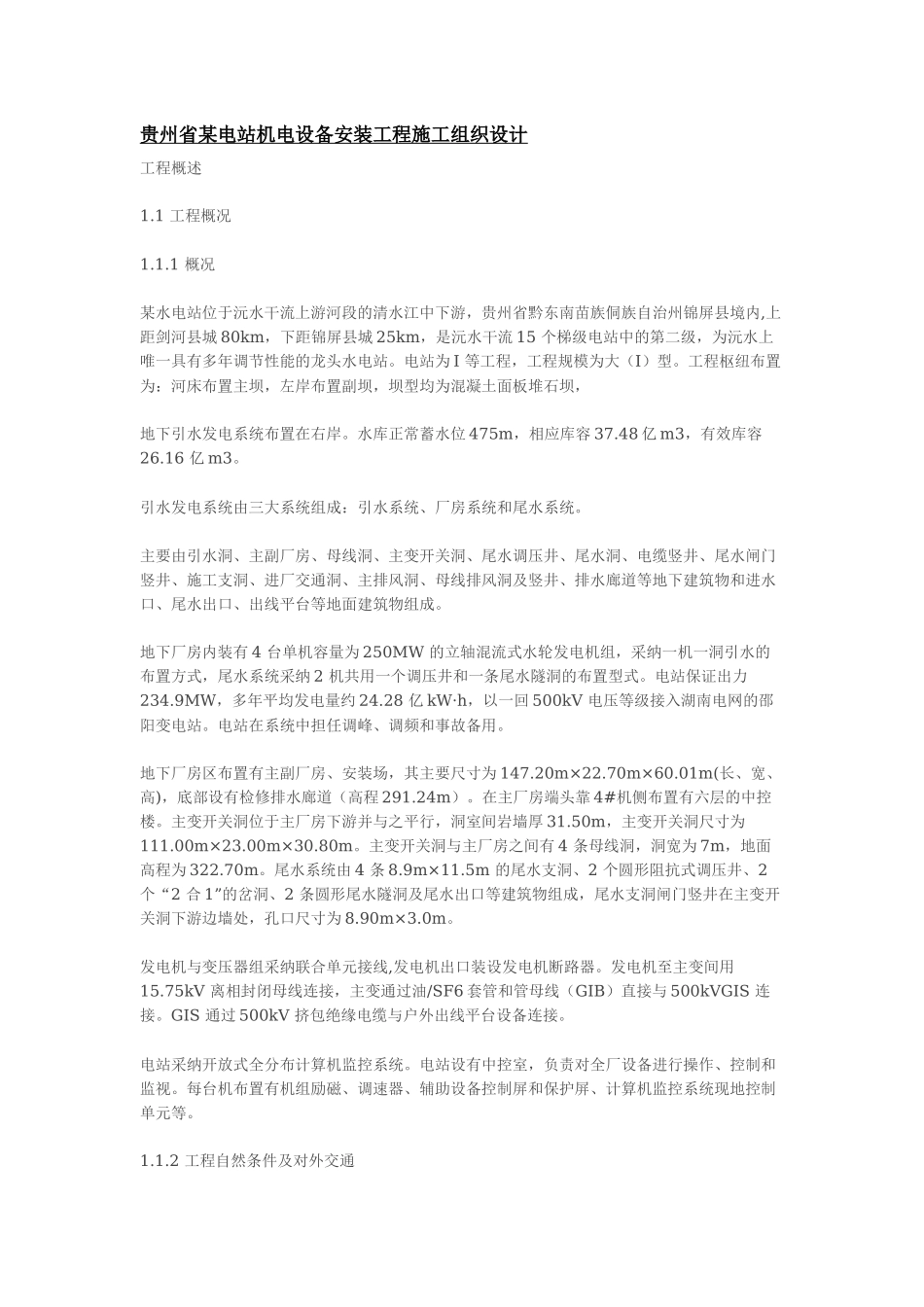

贵州省某电站机电设备安装工程施工组织设计工程概述1.1 工程概况1.1.1 概况某水电站位于沅水干流上游河段的清水江中下游，贵州省黔东南苗族侗族自治州锦屏县境内,上距剑河县城 80km，下距锦屏县城 25km，是沅水干流 15 个梯级电站中的第二级，为沅水上唯一具有多年调节性能的龙头水电站。电站为 I 等工程，工程规模为大（I）型。工程枢纽布置为：河床布置主坝，左岸布置副坝，坝型均为混凝土面板堆石坝，地下引水发电系统布置在右岸。水库正常蓄水位 475m，相应库容 37.48 亿 m3，有效库容26.16 亿 m3。引水发电系统由三大系统组成：引水系统、厂房系统和尾水系统。主要由引水洞、主副厂房、母线洞、主变开关洞、尾水调压井、尾水洞、电缆竖井、尾水闸门竖井、施工支洞、进厂交通洞、主排风洞、母线排风洞及竖井、排水廊道等地下建筑物和进水口、尾水出口、出线平台等地面建筑物组成。地下厂房内装有 4 台单机容量为 250MW 的立轴混流式水轮发电机组，采纳一机一洞引水的布置方式，尾水系统采纳 2 机共用一个调压井和一条尾水隧洞的布置型式。电站保证出力234.9MW，多年平均发电量约 24.28 亿 kW·h，以一回 500kV 电压等级接入湖南电网的邵阳变电站。电站在系统中担任调峰、调频和事故备用。地下厂房区布置有主副厂房、安装场，其主要尺寸为 147.20m×22.70m×60.01m(长、宽、高)，底部设有检修排水廊道（高程 291.24m）。在主厂房端头靠 4#机侧布置有六层的中控楼。主变开关洞位于主厂房下游并与之平行，洞室间岩墙厚 31.50m，主变开关洞尺寸为111.00m×23.00m×30.80m。主变开关洞与主厂房之间有 4 条母线洞，洞宽为 7m，地面高程为 322.70m。尾水系统由 4 条 8.9m×11.5m 的尾水支洞、2 个圆形阻抗式调压井、2 个“2 合 1”的岔洞、2 条圆形尾水隧洞及尾水出口等建筑物组成，尾水支洞闸门竖井在主变开关洞下游边墙处，孔口尺寸为 8.90m×3.0m。发电机与变压器组采纳联合单元接线,发电机出口装设发电机断路器。发电机至主变间用15.75kV 离相封闭母线连接，主变通过油/SF6 套管和管母线（GIB）直接与 500kVGIS 连接。GIS 通过 500kV 挤包绝缘电缆与户外出线平台设备连接。电站采纳开放式全分布计算机监控系统。电站设有中控室，负责对全厂设备进行操作、控制和监视。每台机布置有机组励磁、调速器、辅助设备控制屏和保护屏、计算机监控系统现地控制单元等。1.1.2 工程自然条件及对外交通工程...
