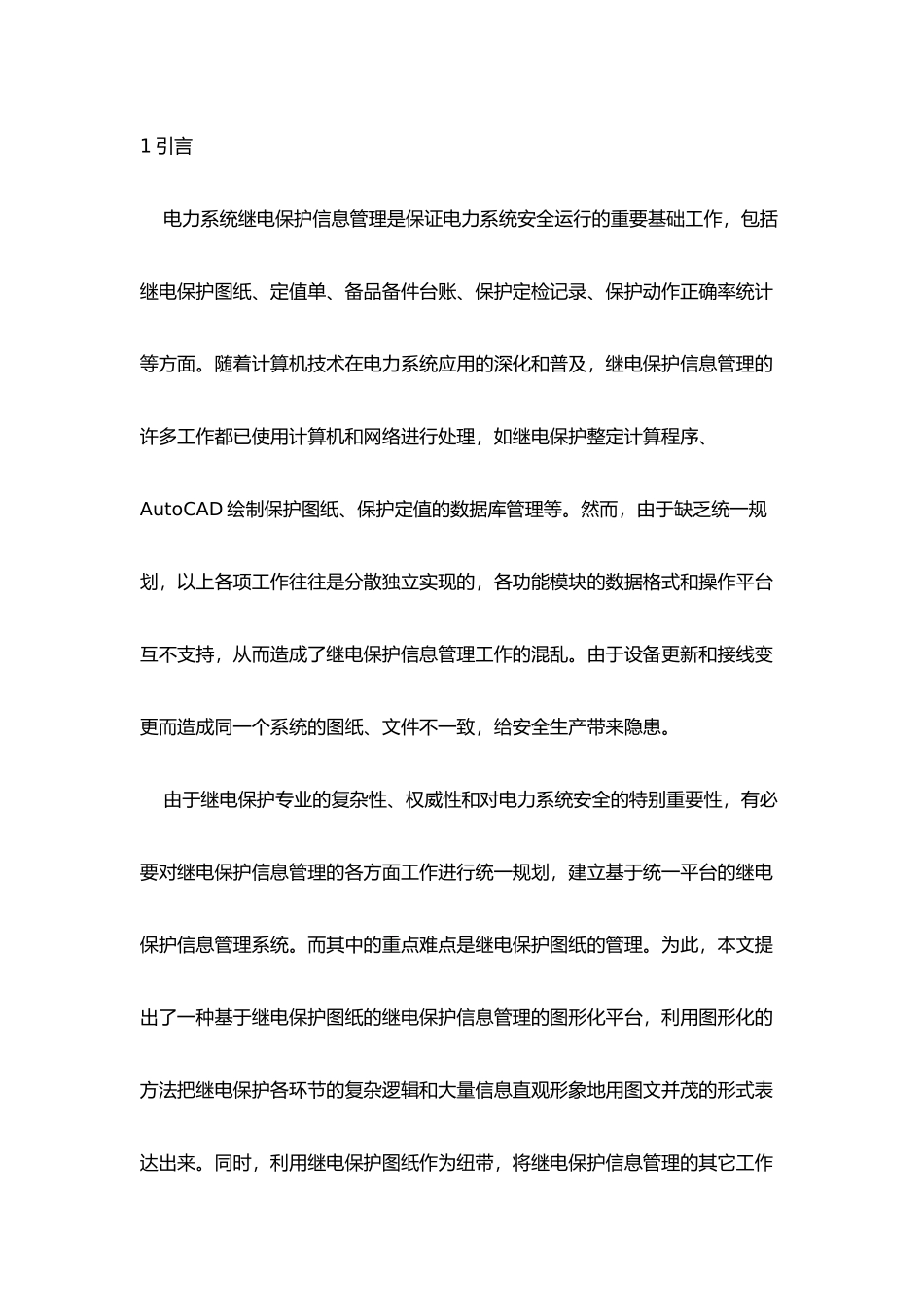

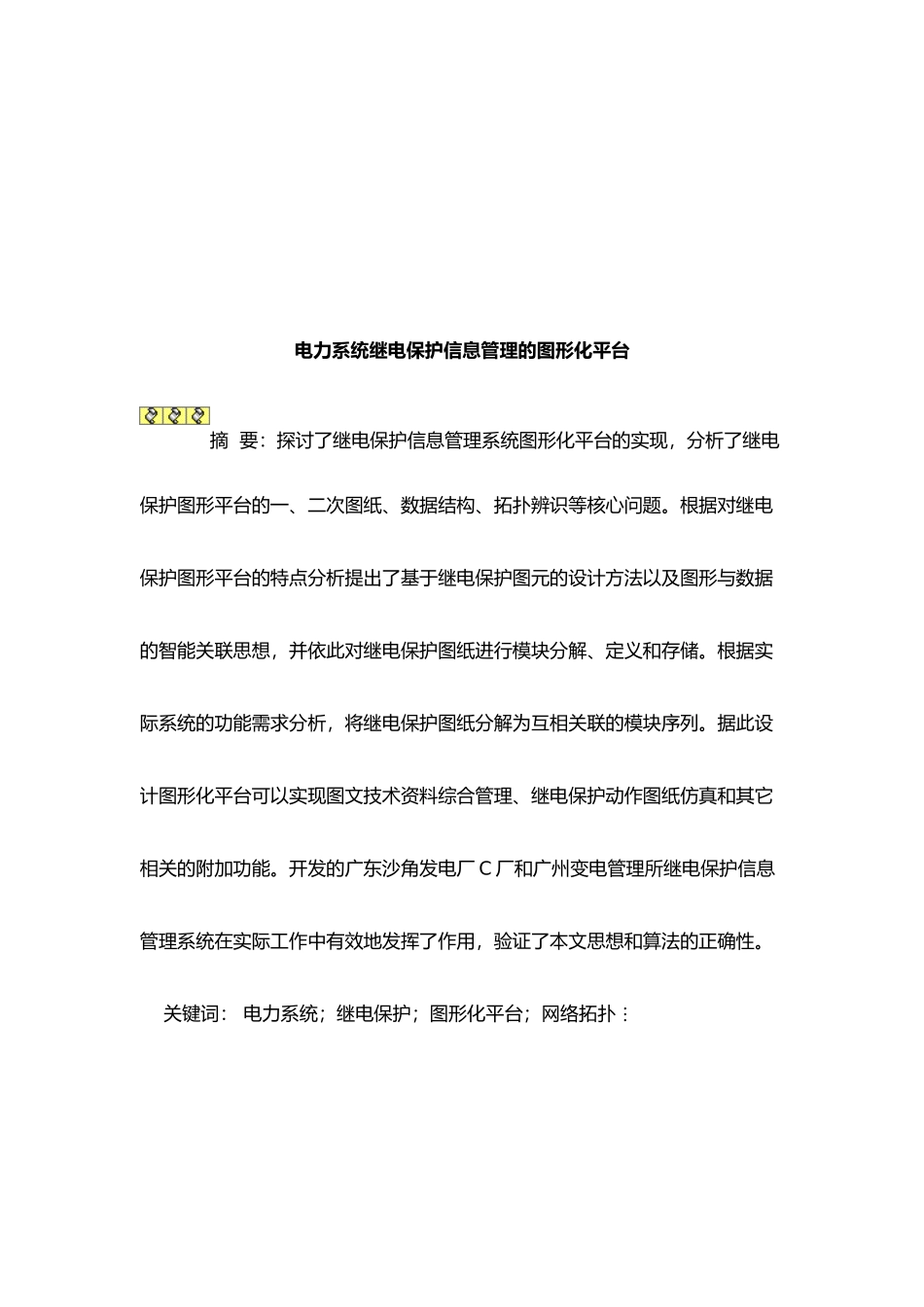

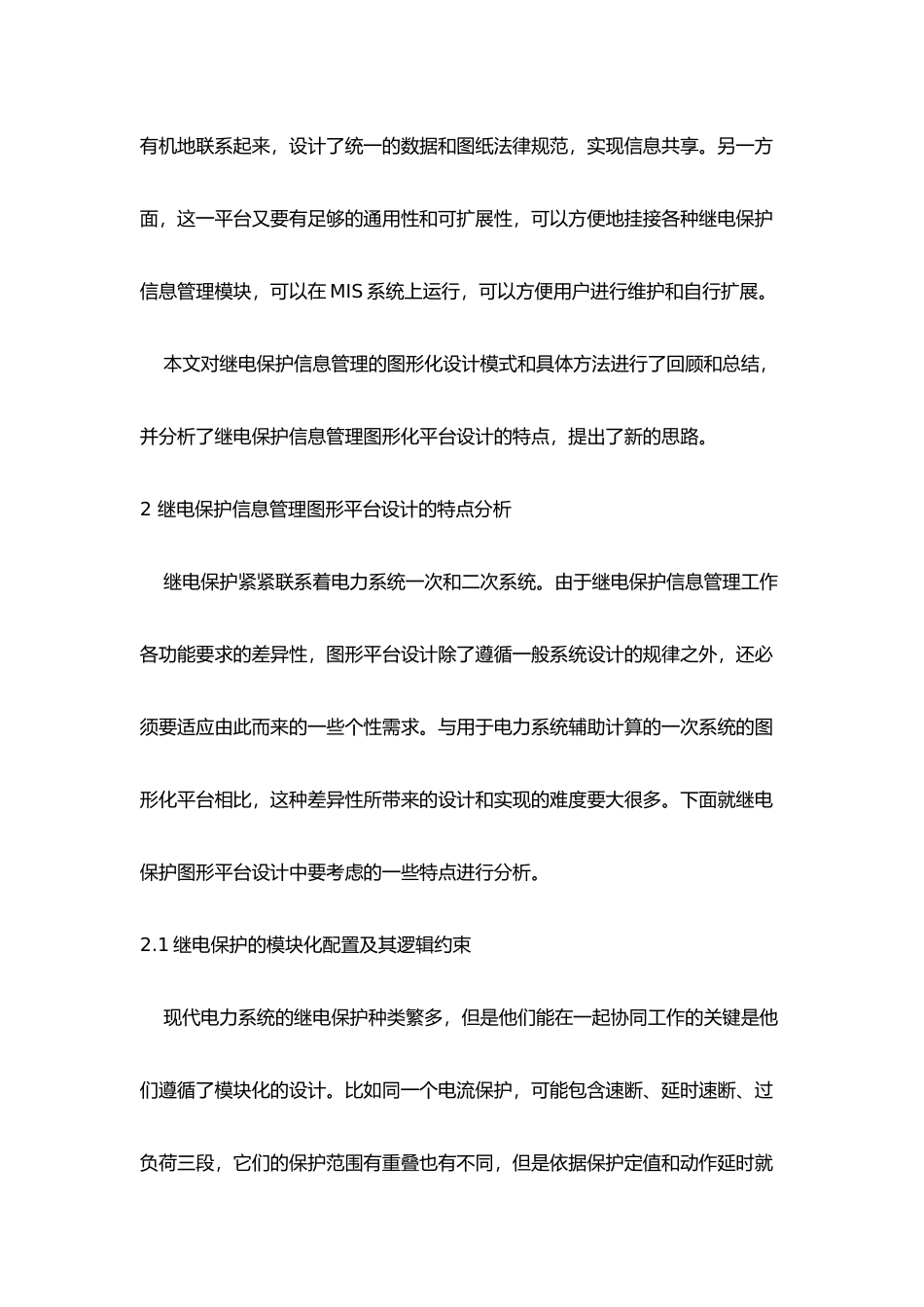

电力系统继电保护信息管理的图形化平台摘 要：探讨了继电保护信息管理系统图形化平台的实现，分析了继电保护图形平台的一、二次图纸、数据结构、拓扑辨识等核心问题。根据对继电保护图形平台的特点分析提出了基于继电保护图元的设计方法以及图形与数据的智能关联思想，并依此对继电保护图纸进行模块分解、定义和存储。根据实际系统的功能需求分析，将继电保护图纸分解为互相关联的模块序列。据此设计图形化平台可以实现图文技术资料综合管理、继电保护动作图纸仿真和其它相关的附加功能。开发的广东沙角发电厂 C 厂和广州变电管理所继电保护信息管理系统在实际工作中有效地发挥了作用，验证了本文思想和算法的正确性。 关键词： 电力系统；继电保护；图形化平台；网络拓扑1 引言 电力系统继电保护信息管理是保证电力系统安全运行的重要基础工作，包括继电保护图纸、定值单、备品备件台账、保护定检记录、保护动作正确率统计等方面。随着计算机技术在电力系统应用的深化和普及，继电保护信息管理的许多工作都已使用计算机和网络进行处理，如继电保护整定计算程序、AutoCAD 绘制保护图纸、保护定值的数据库管理等。然而，由于缺乏统一规划，以上各项工作往往是分散独立实现的，各功能模块的数据格式和操作平台互不支持，从而造成了继电保护信息管理工作的混乱。由于设备更新和接线变更而造成同一个系统的图纸、文件不一致，给安全生产带来隐患。 由于继电保护专业的复杂性、权威性和对电力系统安全的特别重要性，有必要对继电保护信息管理的各方面工作进行统一规划，建立基于统一平台的继电保护信息管理系统。而其中的重点难点是继电保护图纸的管理。为此，本文提出了一种基于继电保护图纸的继电保护信息管理的图形化平台，利用图形化的方法把继电保护各环节的复杂逻辑和大量信息直观形象地用图文并茂的形式表达出来。同时，利用继电保护图纸作为纽带，将继电保护信息管理的其它工作有机地联系起来，设计了统一的数据和图纸法律规范，实现信息共享。另一方面，这一平台又要有足够的通用性和可扩展性，可以方便地挂接各种继电保护信息管理模块，可以在 MIS 系统上运行，可以方便用户进行维护和自行扩展。 本文对继电保护信息管理的图形化设计模式和具体方法进行了回顾和总结，并分析了继电保护信息管理图形化平台设计的特点，提出了新的思路。2 继电保护信息管理图形平台设计的特点分析 继电保护紧紧联系着电力系统一次和二次系统。由...
