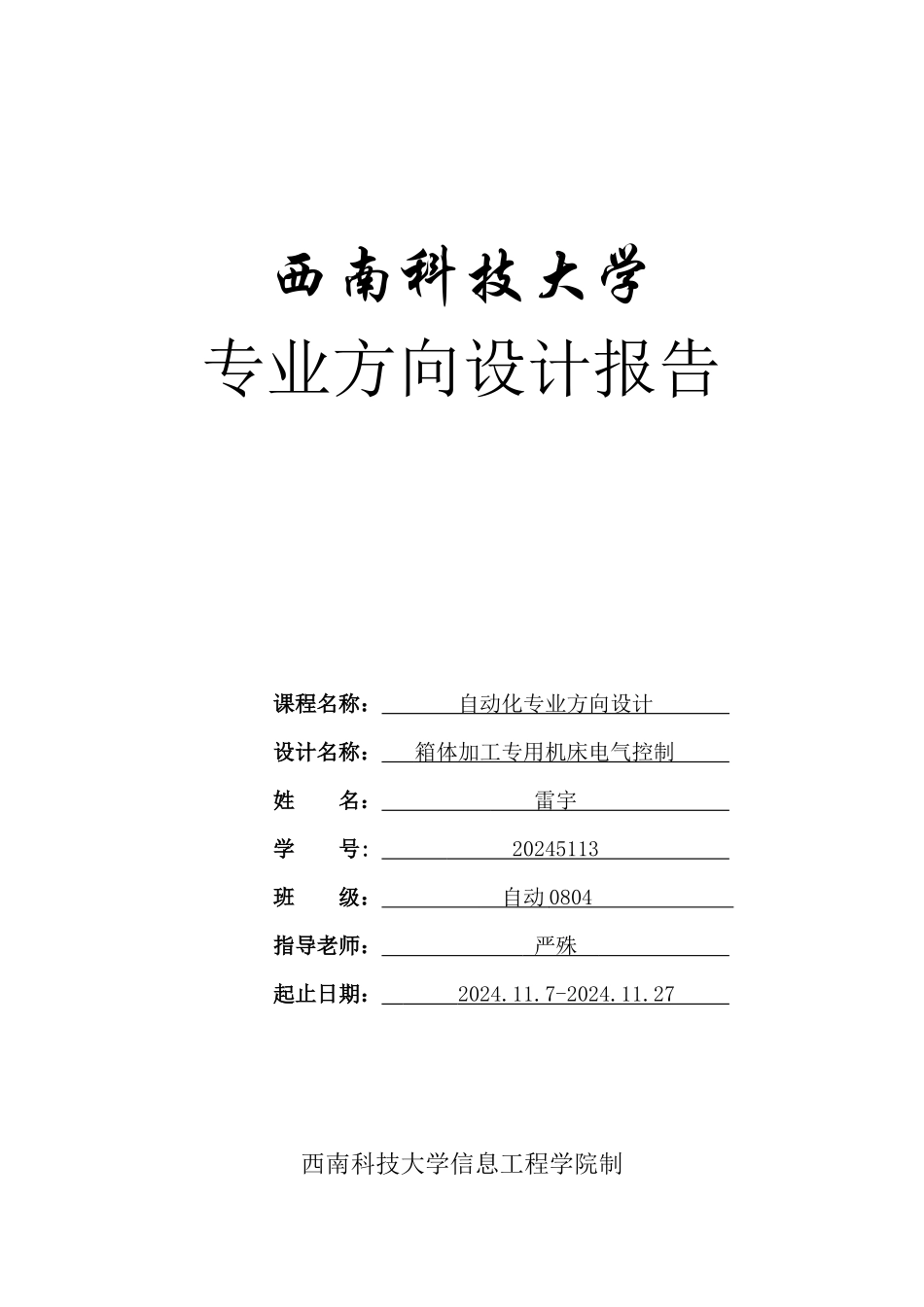

西南科技大学专业方向设计报告课程名称： 自动化专业方向设计 设计名称： 箱体加工专用机床电气控制 姓 名： 雷宇 学 号: 20245113 班 级： 自动 0804 指导老师： 严殊 起止日期： 2024.11.7-2024.11.27 西南科技大学信息工程学院制方 向 设 计 任 务 书学生班级： 自动 0804 学生姓名： 雷宇 学号： 20245113 设计名称： 箱体加工专用机床电气控制 起止日期： 2024.11.7-2024.11.27 指导老师： 严殊 设计要求：(1)主电路设计。(2)控制电路设计。(3)信号指示设计(电源、左移、右移、上升)(4)参数计算与元器件的选择。(5)编制元器件明细表。(6)绘制电器元件布置图。方 向 设 计 学 生 日 志时间设计内容11.7-11.10查阅基础资料，了解机床构造11.11-11.16主电路设计11.17-11.22控制电路电路设计11.23相关电路检查11.24信号指示电路设计11.24-11.27完成课程设计报告箱体加工专用机床电气控制 一、 摘要对于机械—电气结合控制的组合机床，电气控制系统起着重要的神经中枢作用。传统的组合机床采纳的继电器—接触器控制系统，接线复杂、故障率高、调试和维护困难。箱体加工专用机床其加工方法是，先将箱体通过夹紧装置夹紧。箱体加工专用机床由三部分组成，即左、有动力头和夹持工件的夹紧装置。被加工的工件由液压系统通过夹紧装置将其夹紧，然后左、有动力头起动快速移动到位，转入加工阶段，一旦加工完毕，即快速退回原位，此时可松开被加工工件，又开始进行下一循环。因此设计其电气控制电路可以减少接线的复杂和高故障率，让调试和维护变得简单。二、设计目的和意义设计箱体加工专用机床电气控制线路，使其能够满足箱体加工专用机床的控制。三、设计原理该课程设计选题左、右动力头主轴电动机为 2．2kw，进给运动由液压驱动，液压泵电动机为 3kw。动力头和夹紧装置的动作由电磁阀控制，电磁阀通断情况见表所示。专用机床的工作步骤如下：(1)铵下起动按钮，夹紧装置将被加工工件夹紧，夹紧后发出信号(2)左、有动力头同时快进，并同时起动主轴。〔3)到达工件附近，动力头快进转为工进加工“(4)加工完毕后，左、有动力头分别快速退回原位。(5)夹紧装置松开被加工工件，同时停止主抽。以上(1)一(5)步骤连续工作．实现半自动循环。设计任务(1)主电路设计。(2)控制电路设计。(3)信号指示设计(电源、左移、有移、上升)(4)参数计算与元器件的选择。(5)编制元器件明细表。(6)绘制电器元件布置图。左、右两...
