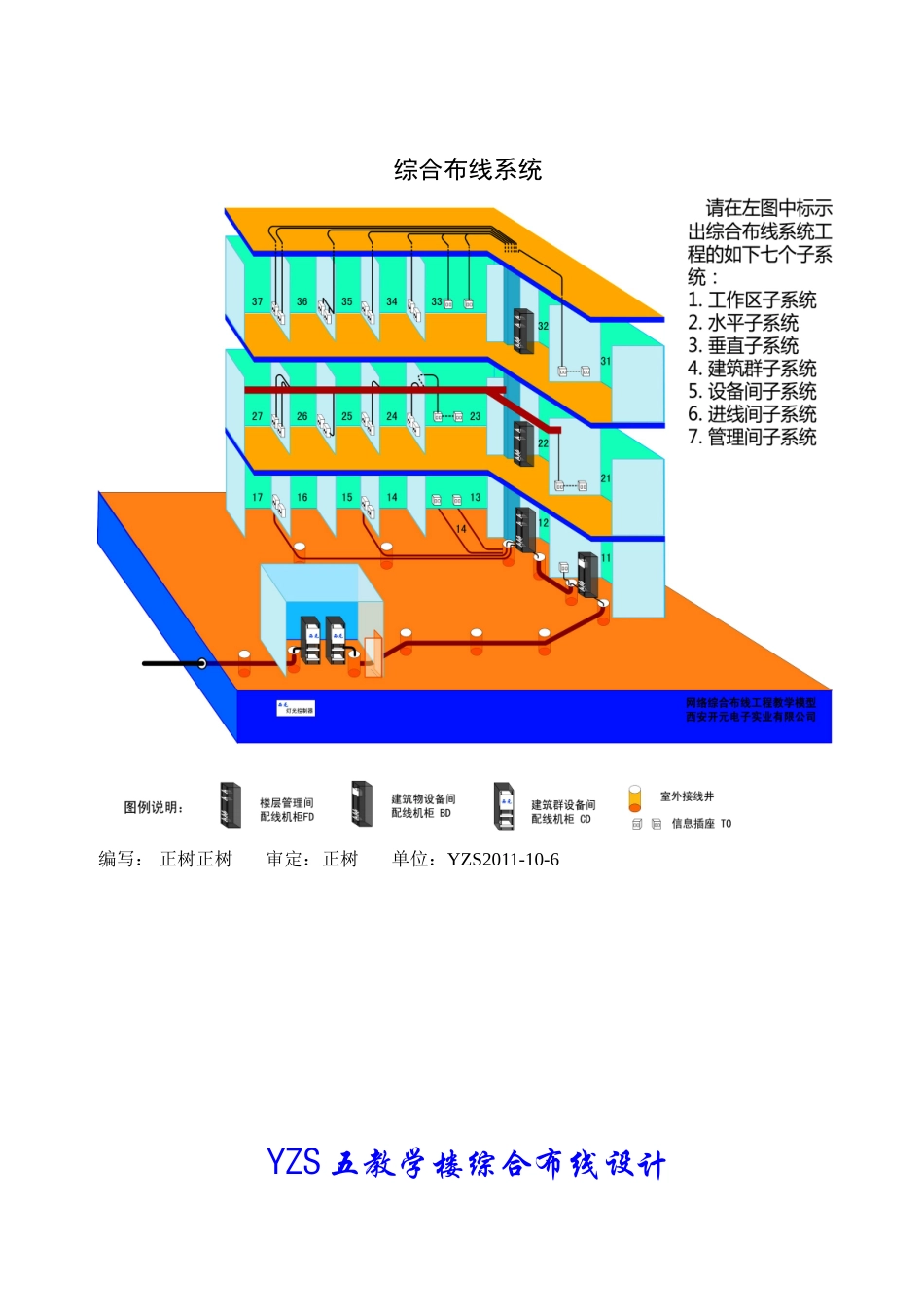

科技职业学院课程设计题目：教学楼综合布线设计专业：计算机网络技术班级：网络工程 30 9 1 学号：29姓名：正树指导老师：正军科技职业学院电子信息工程与技术系二零一一年十月YZS 五教学楼综合布线设计综合布线系统编写： 正树正树 审定：正树 单位：YZS2011-10-6YZS 五教学楼综合布线设计综合布线工程信息点数量统计表首先在表格第一行填写文件名称，第二行填写房间或区域编号，第三行填写数据点 TO和语音点 TP。一般数据点在左栏，语音点在右栏，其余行对应楼层，注意每个楼层根据两行，其中一行为数据点，一行为语音点，同时填写楼层号.楼层号一般根据第一行为顶层，最后一行为一层。然后编制列，第一列为楼层编号，其余为房间编号。把每个房间的数据点和语音点数量填写到表格中。填写时逐层逐房间进展，从楼层的第一个房间开始，逐间分析应用需求和划分工作区，确认信息点数量。在每个工作区,首先确定数据信息点数量，然后考虑语音信息点数量，同时还要考虑其它智能化和控制设备的需要。表格中对于不需要设置信息点的位置不能空白，而是填写 0。YZS 五教学楼综合布线设计综合布线工程系统图YZS 五教学楼综合布线设计编制信息点端口对应表综合布线工程信息点端口对应表应该在进场施工前完成，并且打印带到现场，方便现场施工编号。端口对应表是综合布线施工必需的技术文件，主要规定房间编号，信息点编号，配线架编号，端口编号，机柜编号等，主要用于系统管理、施工方便和后续日常维护。端口对应表编制要求如下：1. 表格设计合理一般使用 A4 幅面竖向排版的文件，要求表格打印后，表格宽度和文字大小合理，编号清楚，特别是编号数字不能太大或者太小，一般使用小四或者五号字。2. 编号正确信息点端口编号一般由数字+字母串组成，编号中必须包含工作区位置、端口位置、配线架编号、配线架端口编号、机柜编号等信息，能够直观反映信息点与配线架端口的对应关系。3. 文件名称正确端口对应表可以根据建筑物编制，也可以根据楼层编制，或者根据 FD 配线机柜编制，无论实行哪种编制方法，都要在文件名称中直接表达端口的区域，能够直接反映该文件容。4. 签字和日期正确作为工程技术文件，编写、审核、审定、批准等人员签字非常重要，假如没有签字就无法确认该文件的有效性，也没有人对文件负责，更没有人敢使用。日期直接反映文件的有效性 ，因为在实际应用中，可能会常常修改技术文件，一般是最新日期的文件替代以前日期的...
