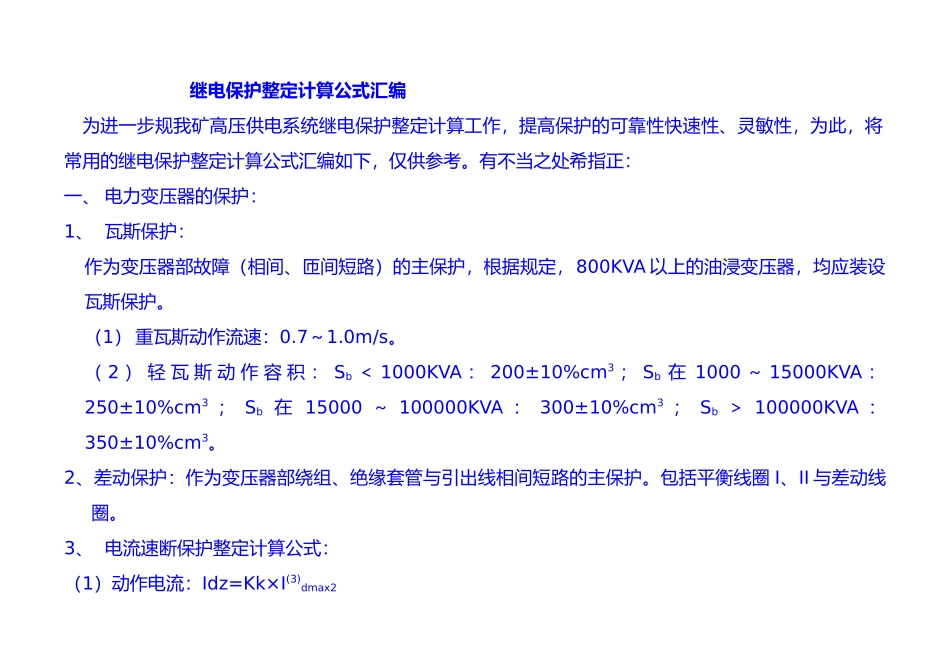

继电保护整定计算公式汇编 为进一步规我矿高压供电系统继电保护整定计算工作，提高保护的可靠性快速性、灵敏性，为此，将常用的继电保护整定计算公式汇编如下，仅供参考。有不当之处希指正：一、 电力变压器的保护：1、 瓦斯保护：作为变压器部故障（相间、匝间短路）的主保护，根据规定，800KVA 以上的油浸变压器，均应装设瓦斯保护。（1） 重瓦斯动作流速：0.7～1.0m/s。（ 2 ） 轻 瓦 斯 动 作 容 积 ： Sb ＜ 1000KVA ： 200±10%cm3 ； Sb 在 1000 ～ 15000KVA ：250±10%cm3 ； Sb 在 15000 ～ 100000KVA ： 300±10%cm3 ； Sb ＞ 100000KVA ：350±10%cm3。2、差动保护：作为变压器部绕组、绝缘套管与引出线相间短路的主保护。包括平衡线圈 I、II 与差动线圈。3、 电流速断保护整定计算公式：（1）动作电流：Idz=Kk×I(3)dmax2 继电器动作电流： 其中：Kk—可靠系数，DL 型取 1.2，GL 型取 1.4 Kjx —接线系数，接相上为 1，相差上为√3 I(3)dmax2—变压器二次最大三相短路电流 Ki—电流互感器变比 Ku—变压器的变比一般计算公式：按躲过变压器空载投运时的励磁涌流计算速断保护值，其公式为：其中：Kk—可靠系数，取 3～6。 Kjx —接线系数，接相上为 1，相差上为√3 I1e—变压器一次侧额定电流 Ki—电流互感器变比（2）速断保护灵敏系数校验：其中：I(2)dmin1—变压器一次最小两相短路电流 Idzj —速断保护动作电流值 Ki—电流互感器变比4、过电流保护整定计算公式：（1）继电器动作电流：其中：Kk—可靠系数，取 2～3（井下变压器取 2）。 Kjx —接线系数，接相上为 1，相差上为√3 I1e—变压器一次侧额定电流 Kf—返回系数，取 0.85 Ki—电流互感器变比（2）过流保护灵敏系数校验：其中：I(2)dmin2—变压器二次最小两相短路电流 Idzj —过流保护动作电流值 Ki—电流互感器变比 Ku—变压器的变比过流保护动作时限整定：一般取 1～2S。5、零序过电流保护整定计算公式：（1）动作电流：其中：Kk—可靠系数，取 2。 I2e—变压器二次侧额定电流 Ki—零序电流互感器变比（适用于 Y—Y0—12接线的变压器）（2）零序过电流保护灵敏系数校验：其中：Id1min2—变压器二次最小单相短路电流 Idz —零序过流继电器动作电流值 Ki—零序电流互感器变比二、高压电动机的保护：1、电流速断保护：（1）异步电动机：其中：Kk—可靠系数，DL 型取 1.4～1.6，GL 型...
