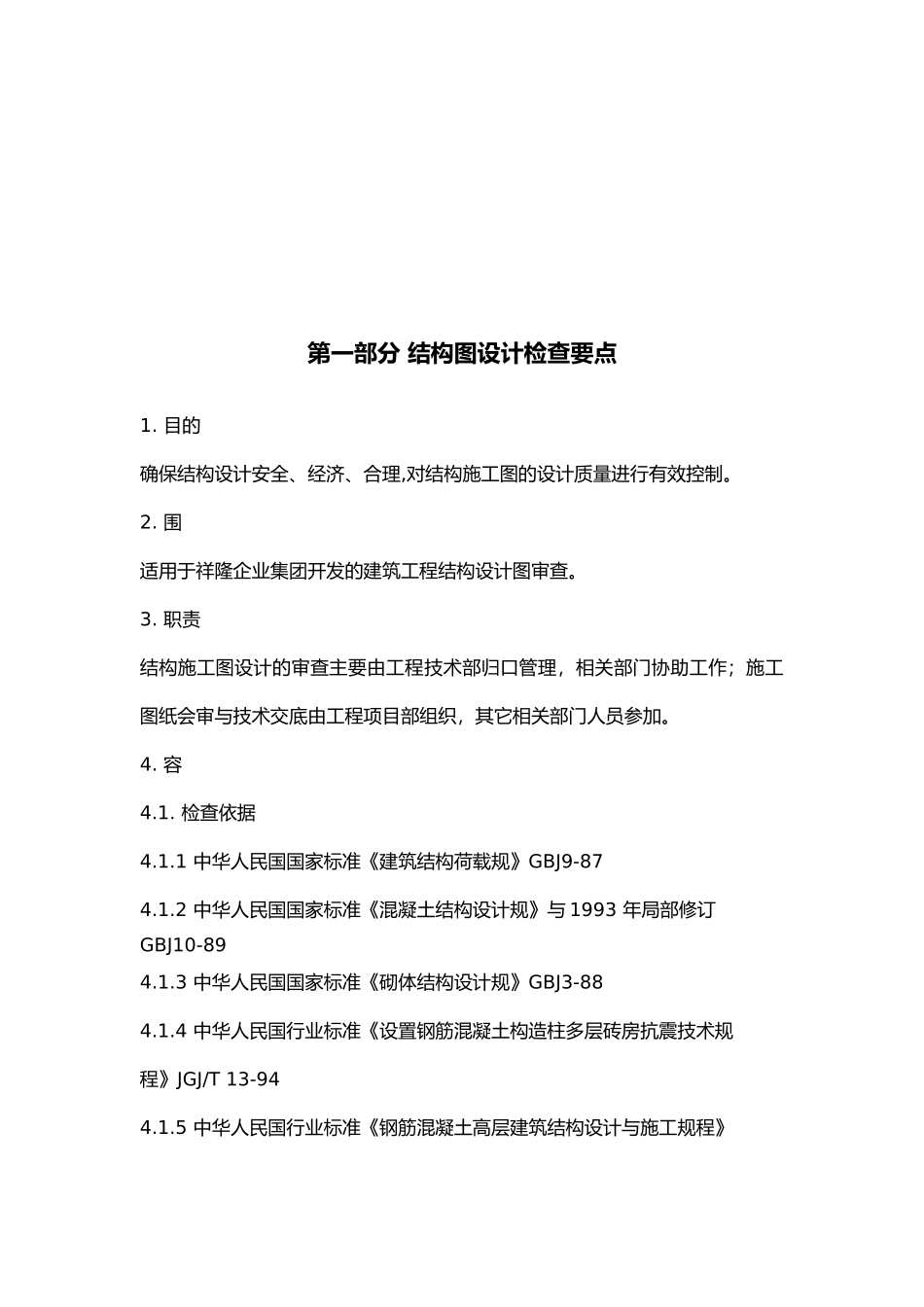

结构图与给排水设计检查要点----------------------- -----------------------日期：第一部分 结构图设计检查要点1. 目的确保结构设计安全、经济、合理,对结构施工图的设计质量进行有效控制。2. 围适用于祥隆企业集团开发的建筑工程结构设计图审查。3. 职责结构施工图设计的审查主要由工程技术部归口管理，相关部门协助工作；施工图纸会审与技术交底由工程项目部组织，其它相关部门人员参加。4. 容4.1. 检查依据4.1.1 中华人民国国家标准《建筑结构荷载规》GBJ9-874.1.2 中华人民国国家标准《混凝土结构设计规》与 1993 年局部修订GBJ10-894.1.3 中华人民国国家标准《砌体结构设计规》GBJ3-884.1.4 中华人民国行业标准《设置钢筋混凝土构造柱多层砖房抗震技术规程》JGJ/T 13-944.1.5 中华人民国行业标准《钢筋混凝土高层建筑结构设计与施工规程》与 1999 年局部修订条文 JGJ3-914.1.6 中华人民国行业标准《建筑桩基技术规》JGJ 94-944.2. 检查要点4.2.1 总则4.2.1.1 建筑物的稳定性、安全性审查，包括地基基础和主体结构是否安全可靠。单位工程最终沉降量计算值是否满足有关规定。4.2.1.2 检查工程设计是否严格执行国家强制性技术标准、规、规程、规定。4.2.1.3 检查地震设防是否明确：建筑抗震设防分类、基本烈度、设防烈度、近震与远震、场地土类型、结构抗震等级。4.2.1.4 施工中可操作性如何，有无设计上的功能隐患，设计是否经济。4.2.2 地基、基础与地下室4.2.2.1 根据地质勘察报告，在需做地基处理时，应充分考虑当地的地质特点，参考周边同类建筑的地基处理模式，参考专家意见选择经济可靠的地基处理方案，对于软土地基需作地基沉降、变形计算与提出变形控制措施、建议。4.2.2.2 桩基选型4.2.2.2.1 可根据详勘报告并结合各类桩基的工程特性、经济性，确定可选用的桩基类型，提出意见；4.2.2.2.2 组织技术讨论会或研讨会，对各类可以使用的桩基类型进行技术沟通，充分吸收专家和其他技术单位的意见（公司各有关部门均可参加）；4.2.2.2.3 根据建筑物四周环境条件、建筑物层高、基坑支护等条件综合考虑，最终审核桩基形式；4.2.2.2.4 桩基的承载力取值是否合理，对预制桩可通过提前试桩来确定，对人工挖孔桩、冲砖孔桩可通过现场施工取样和地质报告相互对应来确定，持力层的确定应经济合理，施工参数的取值应合理，且施工时可操作性强。4.2.2.3 地下室部分。4.2.2.3.1 地下室的留洞。4.2.2.3.1.1 管道穿...
