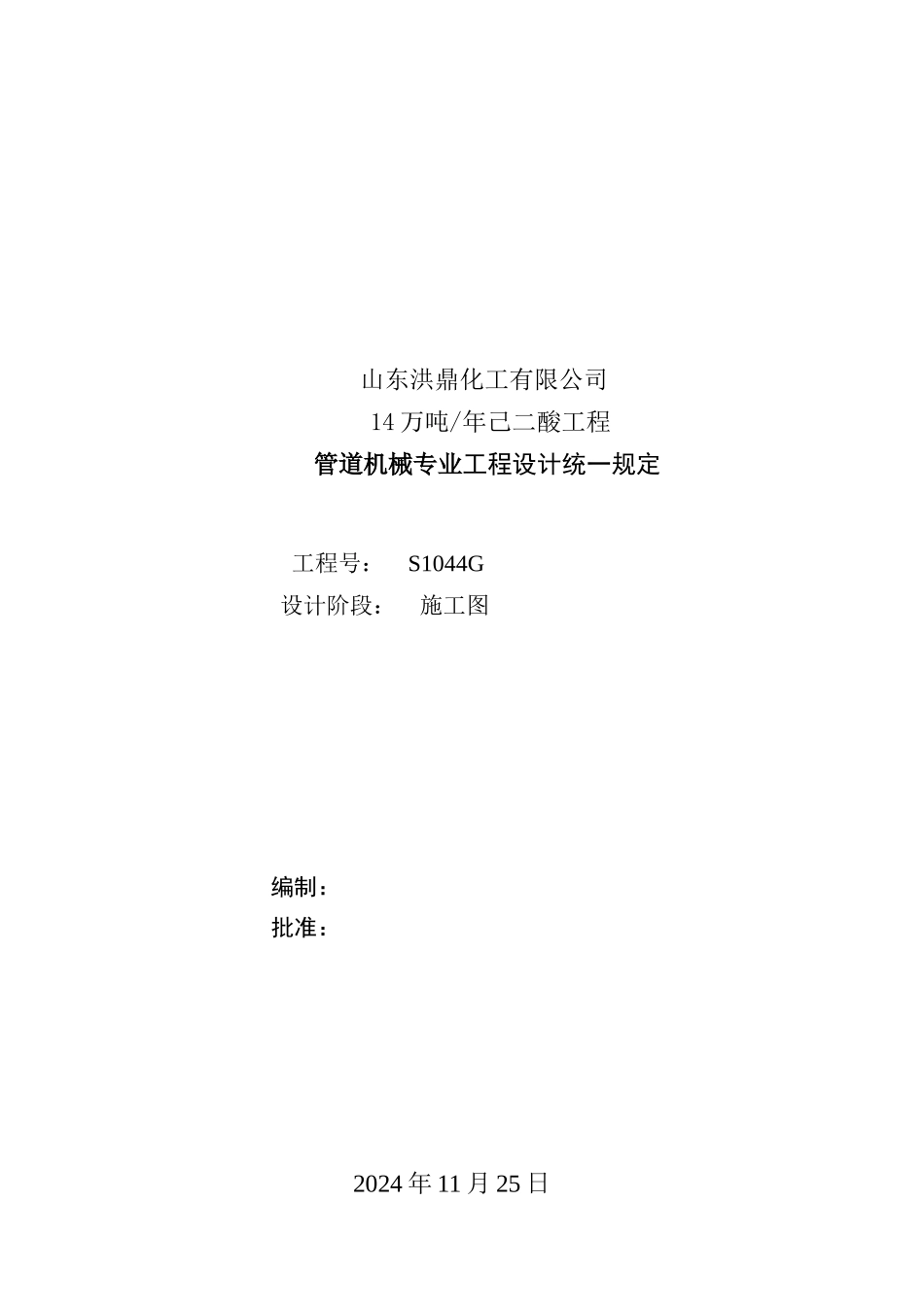

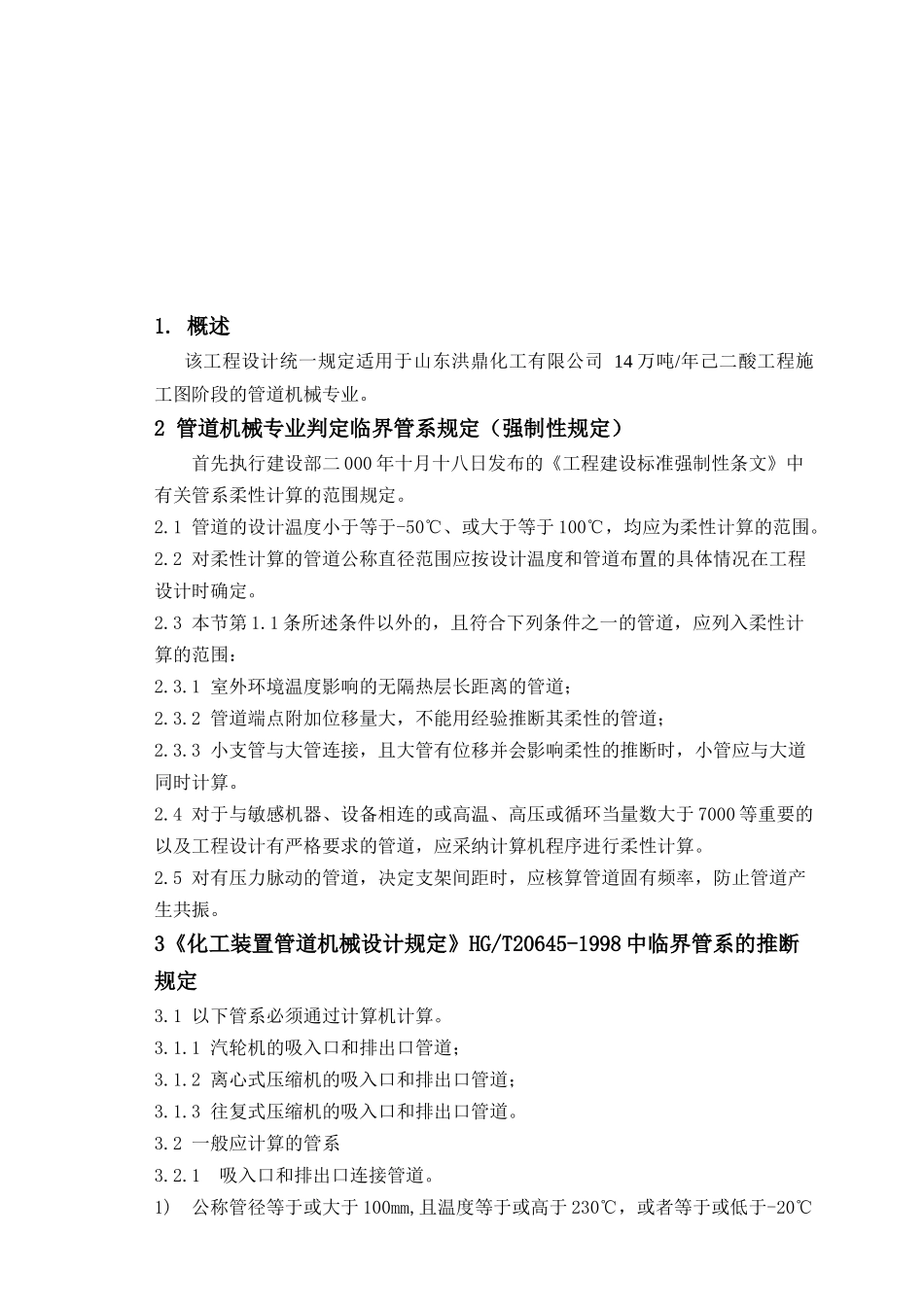

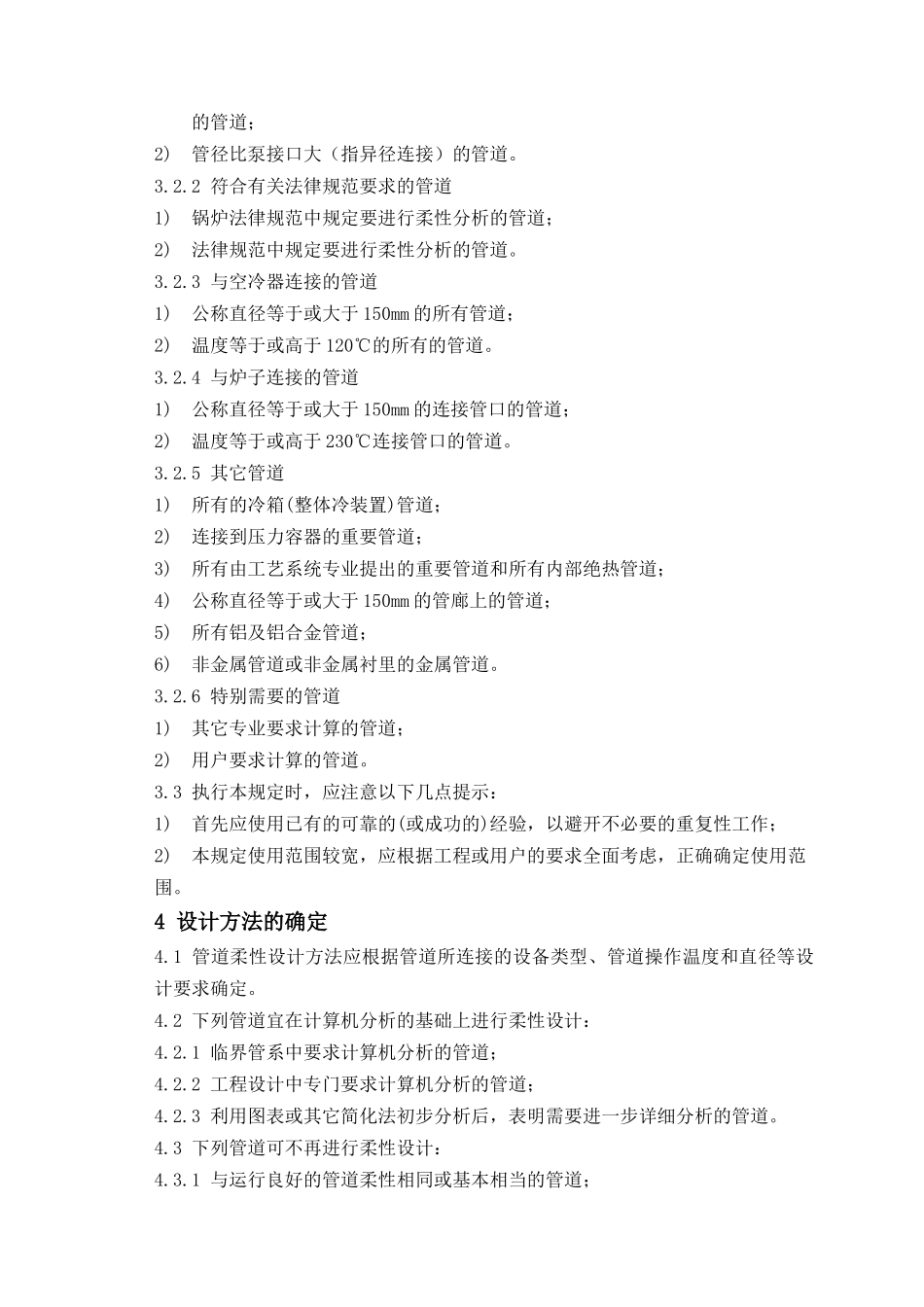

山东洪鼎化工有限公司 14 万吨/年己二酸工程 管道机械专业工程设计统一规定 工程号： S1044G 设计阶段： 施工图 编制： 批准：2024 年 11 月 25 日1. 概述 该工程设计统一规定适用于山东洪鼎化工有限公司 14 万吨/年己二酸工程施工图阶段的管道机械专业。2 管道机械专业判定临界管系规定（强制性规定）首先执行建设部二 000 年十月十八日发布的《工程建设标准强制性条文》中有关管系柔性计算的范围规定。2.1 管道的设计温度小于等于-50℃、或大于等于 100℃，均应为柔性计算的范围。2.2 对柔性计算的管道公称直径范围应按设计温度和管道布置的具体情况在工程设计时确定。2.3 本节第 1.1 条所述条件以外的，且符合下列条件之一的管道，应列入柔性计算的范围：2.3.1 室外环境温度影响的无隔热层长距离的管道；2.3.2 管道端点附加位移量大，不能用经验推断其柔性的管道；2.3.3 小支管与大管连接，且大管有位移并会影响柔性的推断时，小管应与大道同时计算。2.4 对于与敏感机器、设备相连的或高温、高压或循环当量数大于 7000 等重要的以及工程设计有严格要求的管道，应采纳计算机程序进行柔性计算。2.5 对有压力脉动的管道，决定支架间距时，应核算管道固有频率，防止管道产生共振。3《化工装置管道机械设计规定》HG/T20645-1998 中临界管系的推断规定3.1 以下管系必须通过计算机计算。3.1.1 汽轮机的吸入口和排出口管道；3.1.2 离心式压缩机的吸入口和排出口管道；3.1.3 往复式压缩机的吸入口和排出口管道。3.2 一般应计算的管系3.2.1 吸入口和排出口连接管道。1) 公称管径等于或大于 100mm,且温度等于或高于 230℃，或者等于或低于-20℃的管道；2) 管径比泵接口大（指异径连接）的管道。3.2.2 符合有关法律规范要求的管道1) 锅炉法律规范中规定要进行柔性分析的管道；2) 法律规范中规定要进行柔性分析的管道。3.2.3 与空冷器连接的管道1) 公称直径等于或大于 150mm 的所有管道；2) 温度等于或高于 120℃的所有的管道。3.2.4 与炉子连接的管道1) 公称直径等于或大于 150mm 的连接管口的管道；2) 温度等于或高于 230℃连接管口的管道。3.2.5 其它管道1) 所有的冷箱(整体冷装置)管道；2) 连接到压力容器的重要管道；3) 所有由工艺系统专业提出的重要管道和所有内部绝热管道；4) 公称直径等于或大于 150mm 的管廊上的管道；5) 所有铝及铝合金管道；6) 非金属管道或非金属衬里的金...
