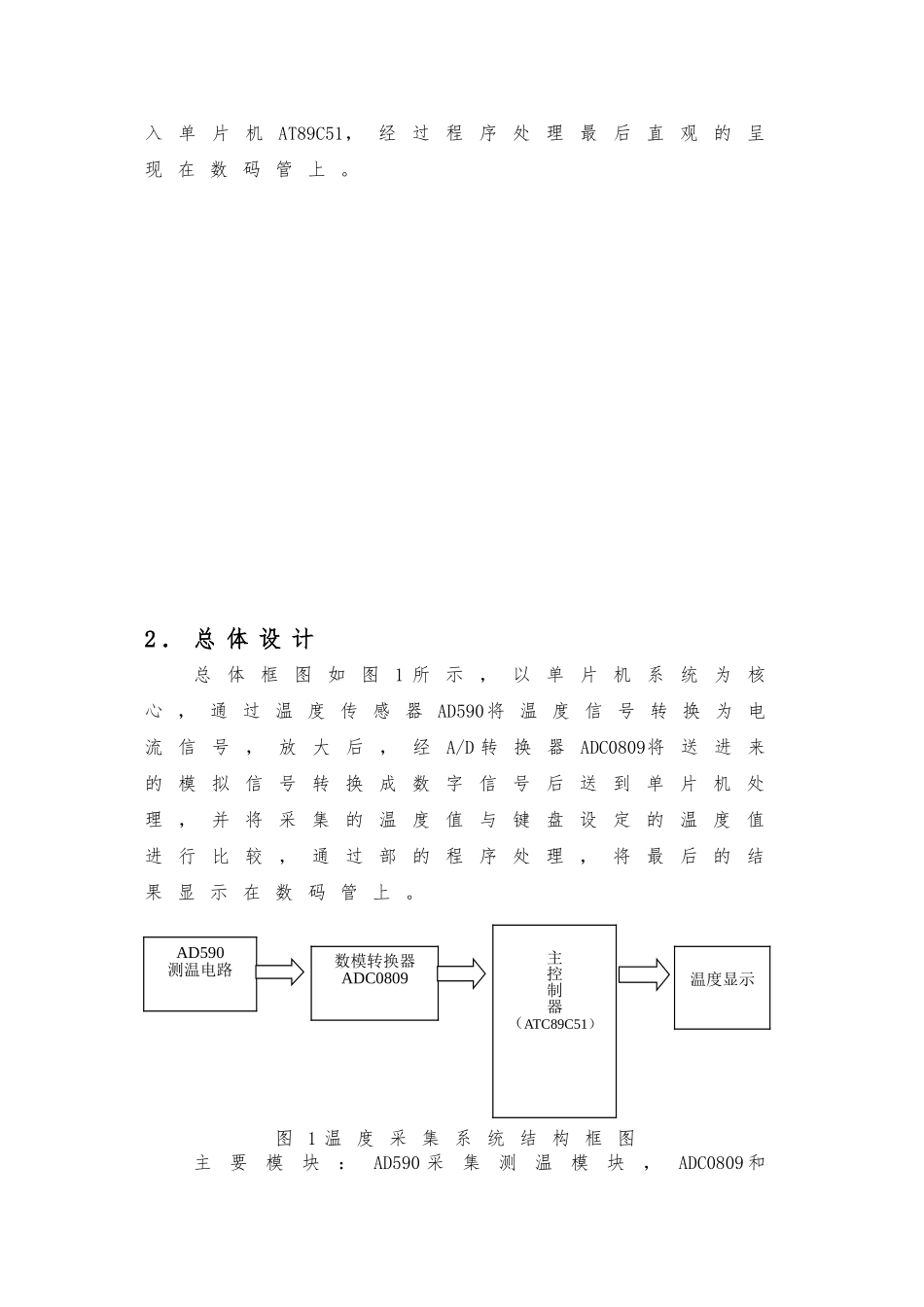

物 理 与 电 子 工 程 学 院课 程 设 计 题 目 : 简 易 温 度 采 集 与 控 制 系 统 设计 专 业 电 子 信 息 工 程 目录1 ． 任 务 提 出 与 方 案 论 证 32 ． 总 体 设 计 32.1 温 度 采 集 电 路 设 计 ( 温 度 采 样 与 模 数 转 换 )42.2 单 片 机 控 制 电 路 设 计 53 ． 温 度 控 制 系 统 的 硬 件 设 计 73.1 电 源 电 路 73.2 传 感 器 与 变 送 器 电 路 83.4 单 片 机 最 小 系 统 104 系 统 调 试 与 性 能 分 析 124.1 系 统 调 试 124.2 系 统 性 能 分 析 125. 调 试 135.1 数 码 管 显 示 的 调 试 135.2AD590 测 温 电 路 的 调 试 135.3 主 电 路 的 调 试 136. 结 论 15参 考 文 献 16附 件 一 元 件 清 单 17附 件 二 单 片 机 仿 真 18附 件 三 硬 件 图 19附 件 四 程 序 设 计 20简 易 温 度 采 集 与 控 制 系 统 设 计［摘要］温度采集系统由主控制器、温度采集电路、温度显示电路、A/D 转换电路组成。它利用单片机AT89C51 做控制与数据处理器、温度传感器AD590 做温度检测器.LED数码管做温度显示输出设备。硬件电路比较简单，成本较低，测温围大，测量精度高，读数显示直观，使用方便。[ 关键词] ：AT89C51 AD590 传感器 温度 1 ． 任 务 提 出 与 方 案 论 证温 度 测 控 系 统 设 计 的 基 本 思 路 是 采 纳 一 个控 制 芯 片 ， 将 采 集 进 来 的 信 号 ， 进 行 放 大 ，调 幅 ， 滤 波 ， 最 后 通 过A/D 转 换 后 ， 输 入 到 控制 芯 片 中 ， 通 过 程 序 将 各 个 模 块 连 接 起 来 ，实 现 整 套 系 统 的 功 能 。控 制 芯 片 采 纳 的 AT89C51。 A/D 转 换 芯 片 的 选 择ADC0809， 该 芯 片带 有8 位 A/D 转 换 器 、8 路 多 路 开关 以 与 微 处 理 机 兼 容 的 控 制 逻 辑 的 CMOS 组 件 ，可 以 与 单 片 机 直 接 接 口 。最后整体方案是用AD590 采集温度，经过采集 电 路 放 大 ， 滤 波 之 后 ， 通 过ADC0809转 换 ， 输入 单 片 机AT89C51， 经 过 程 序 处 理 最 后...
