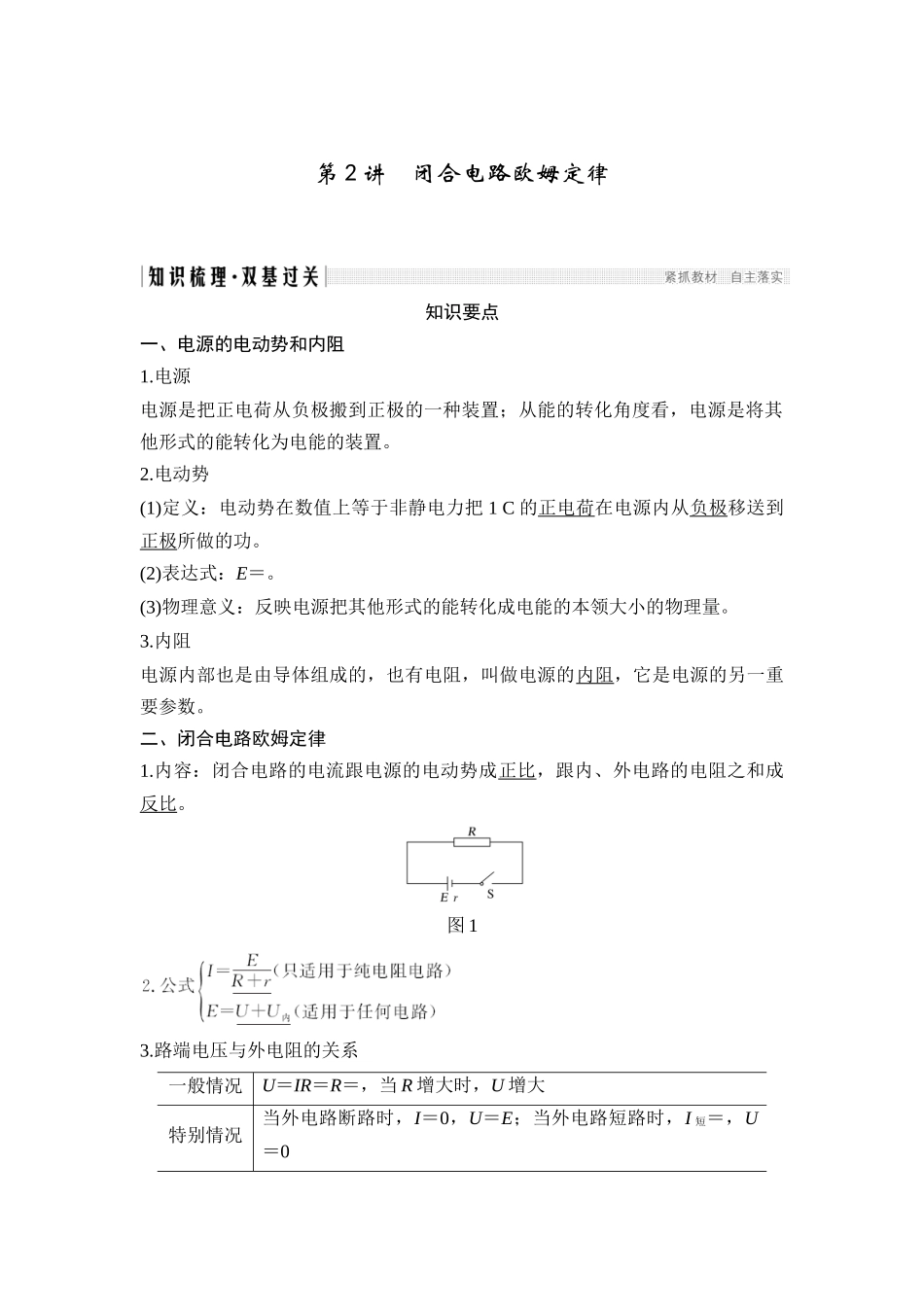

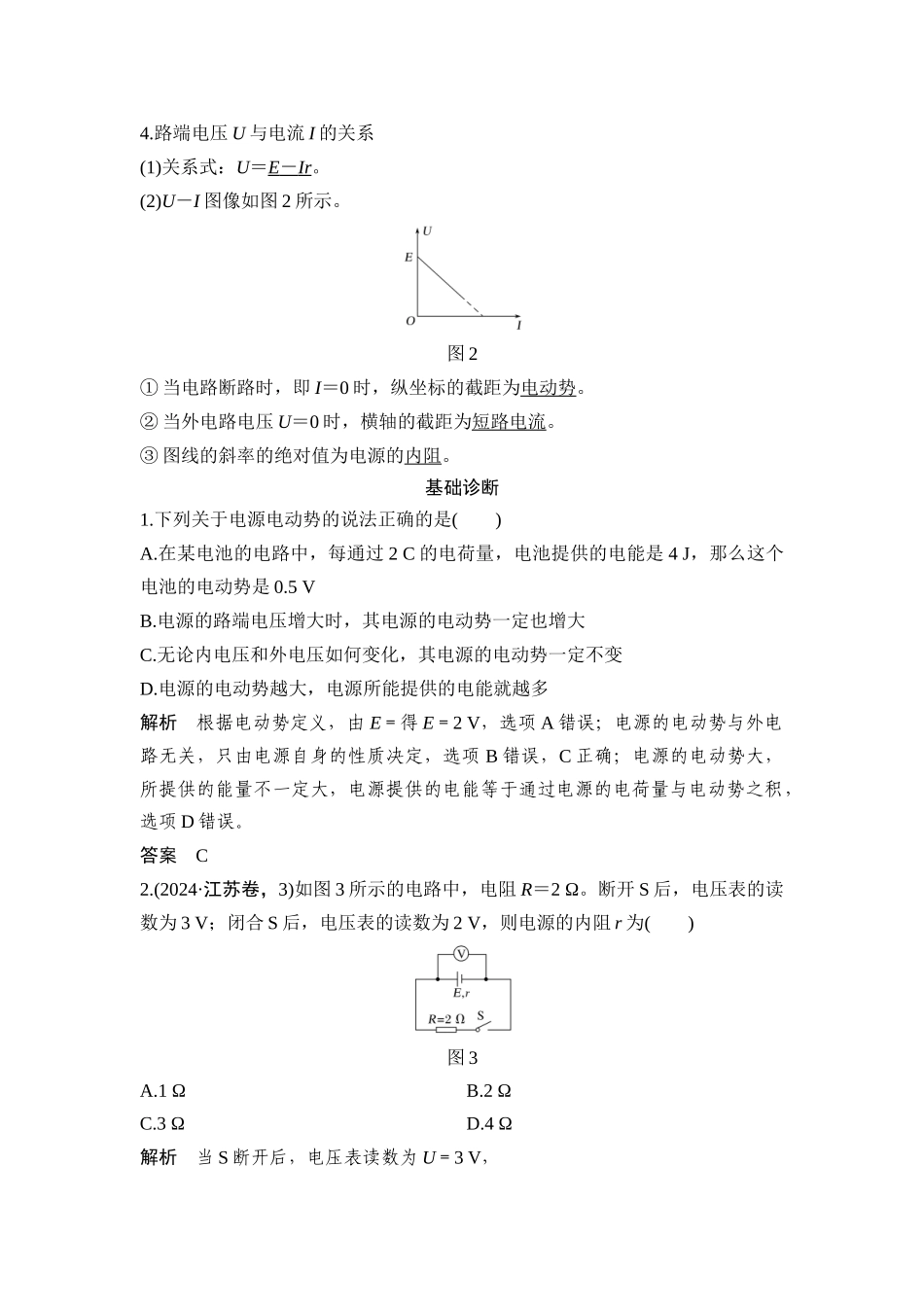

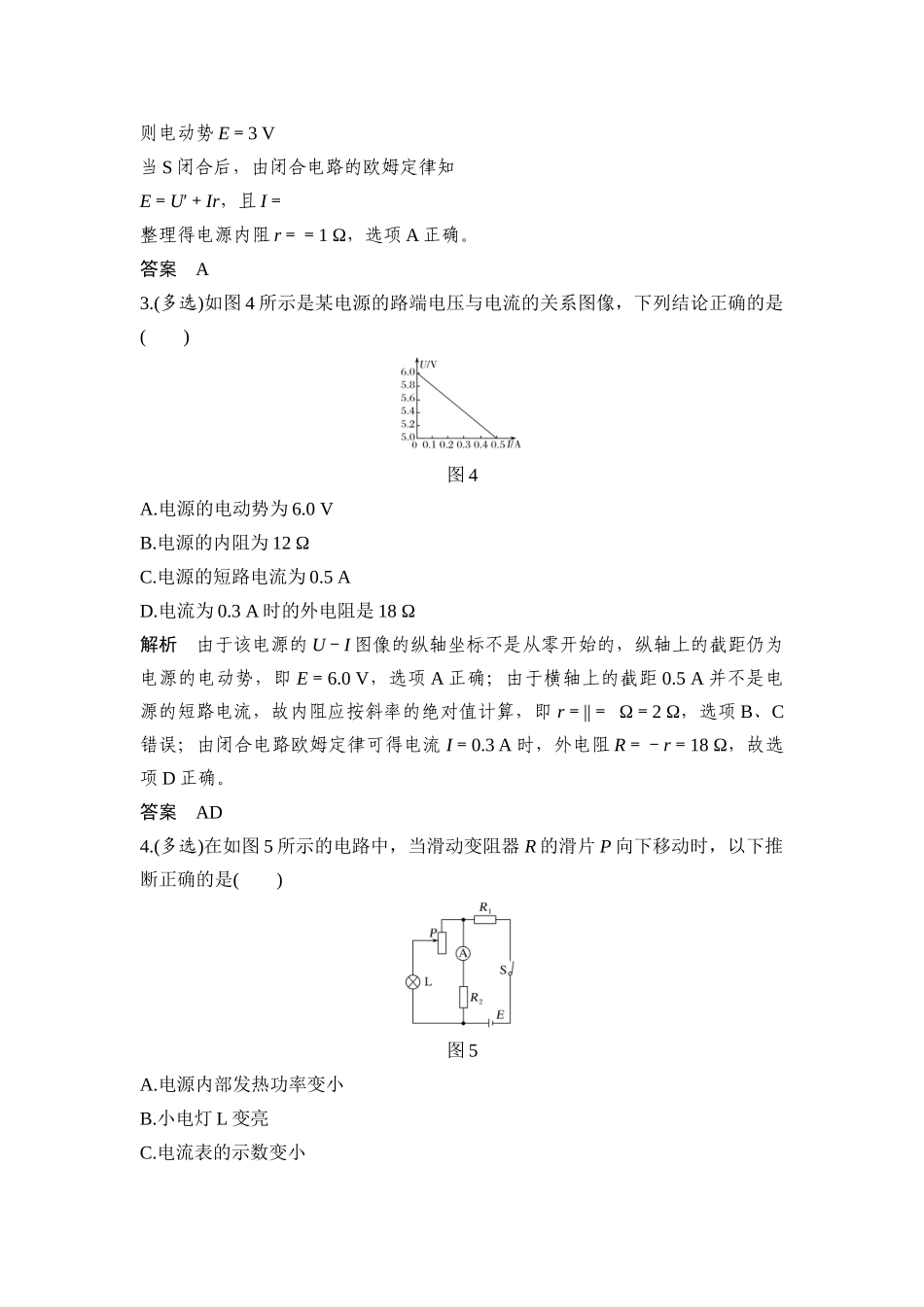

第 2 讲 闭合电路欧姆定律知识要点一、电源的电动势和内阻1.电源电源是把正电荷从负极搬到正极的一种装置；从能的转化角度看，电源是将其他形式的能转化为电能的装置。2.电动势(1)定义：电动势在数值上等于非静电力把 1 C 的正电荷在电源内从负极移送到正极所做的功。(2)表达式：E＝。(3)物理意义：反映电源把其他形式的能转化成电能的本领大小的物理量。3.内阻电源内部也是由导体组成的，也有电阻，叫做电源的内阻，它是电源的另一重要参数。 二、闭合电路欧姆定律1.内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。图 13.路端电压与外电阻的关系一般情况U＝IR＝R＝，当 R 增大时，U 增大特别情况当外电路断路时，I＝0，U＝E；当外电路短路时，I 短＝，U＝04.路端电压 U 与电流 I 的关系(1)关系式：U＝E － Ir 。(2)U－I 图像如图 2 所示。图 2① 当电路断路时，即 I＝0 时，纵坐标的截距为电动势。② 当外电路电压 U＝0 时，横轴的截距为短路电流。③ 图线的斜率的绝对值为电源的内阻。基础诊断1.下列关于电源电动势的说法正确的是( )A.在某电池的电路中，每通过 2 C 的电荷量，电池提供的电能是 4 J，那么这个电池的电动势是 0.5 VB.电源的路端电压增大时，其电源的电动势一定也增大C.无论内电压和外电压如何变化，其电源的电动势一定不变D.电源的电动势越大，电源所能提供的电能就越多解析 根据电动势定义，由 E＝得 E＝2 V，选项 A 错误；电源的电动势与外电路无关，只由电源自身的性质决定，选项 B 错误，C 正确；电源的电动势大，所提供的能量不一定大，电源提供的电能等于通过电源的电荷量与电动势之积，选项 D 错误。答案 C2.(2024·江苏卷，3)如图 3 所示的电路中，电阻 R＝2 Ω。断开 S 后，电压表的读数为 3 V；闭合 S 后，电压表的读数为 2 V，则电源的内阻 r 为( )图 3A.1 Ω B.2 ΩC.3 Ω D.4 Ω解析 当 S 断开后，电压表读数为 U＝3 V，则电动势 E＝3 V当 S 闭合后，由闭合电路的欧姆定律知E＝U′＋Ir，且 I＝整理得电源内阻 r＝＝1 Ω，选项 A 正确。答案 A3.(多选)如图 4 所示是某电源的路端电压与电流的关系图像，下列结论正确的是( )图 4A.电源的电动势为 6.0 VB.电源的内阻为 12 ΩC.电源的短路电流为 0.5 AD.电流为 0.3 A 时的外电阻是 18 Ω解析 由于该电源的 U－I 图像的纵轴坐标不...
