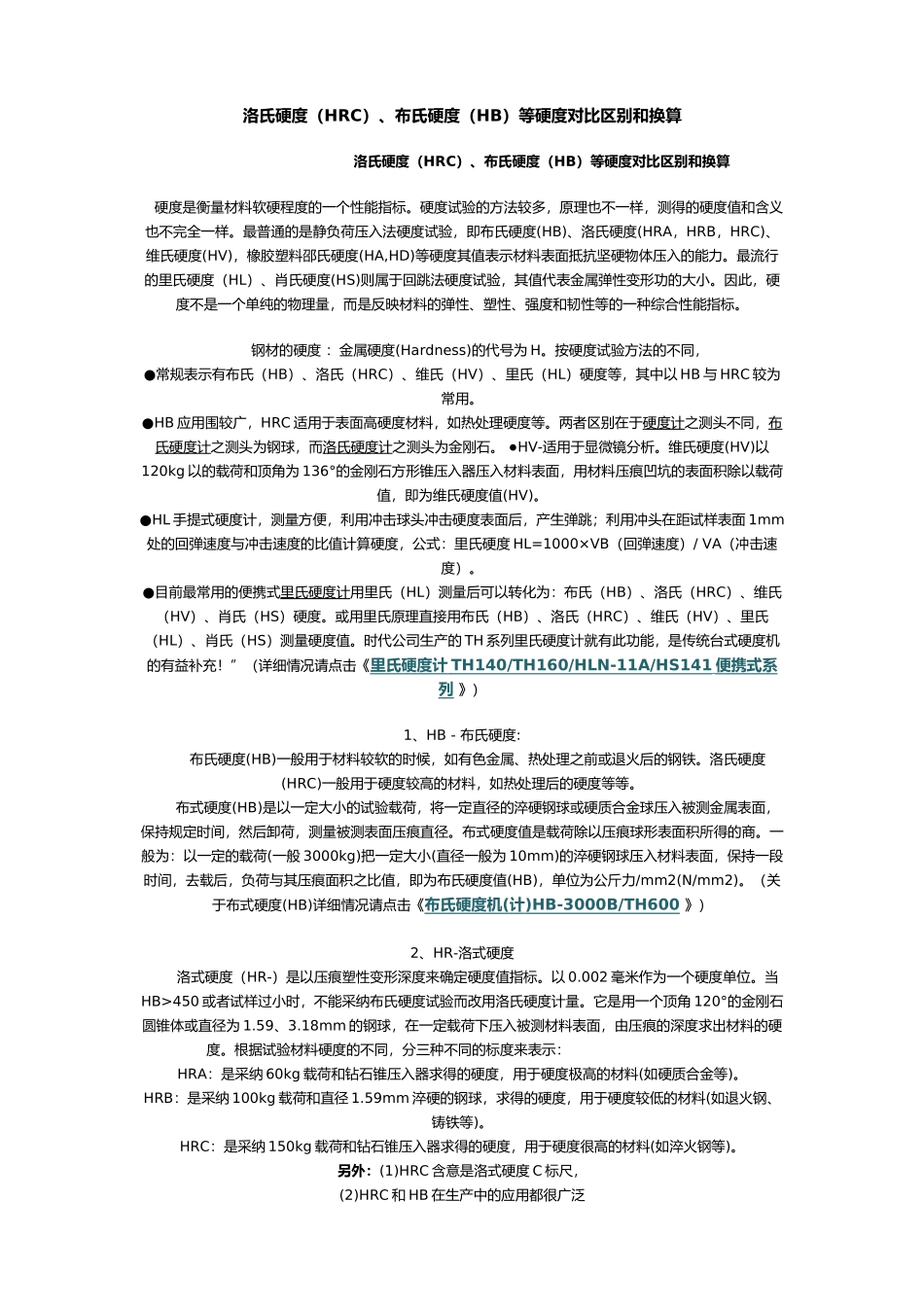

洛氏硬度（HRC）、布氏硬度（HB）等硬度对比区别和换算 洛氏硬度（HRC）、布氏硬度（HB）等硬度对比区别和换算 硬度是衡量材料软硬程度的一个性能指标。硬度试验的方法较多，原理也不一样，测得的硬度值和含义也不完全一样。最普通的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，橡胶塑料邵氏硬度(HA,HD)等硬度其值表示材料表面抵抗坚硬物体压入的能力。最流行的里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。 钢材的硬度 ：金属硬度(Hardness)的代号为 H。按硬度试验方法的不同，●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以 HB 与 HRC 较为常用。●HB 应用围较广，HRC 适用于表面高硬度材料，如热处理硬度等。两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。 ●HV-适用于显微镜分析。维氏硬度(HV)以120kg 以的载荷和顶角为 136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。●HL 手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面 1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度 HL=1000×VB（回弹速度）/ VA（冲击速度）。●目前最常用的便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。时代公司生产的 TH 系列里氏硬度计就有此功能，是传统台式硬度机的有益补充！”（详细情况请点击《里氏硬度计 TH140/TH160/HLN-11A/HS141 便携式系 列 》） 1、HB - 布氏硬度: 布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。洛氏硬度(HRC)一般用于硬度较高的材料，如热处理后的硬度等等。 布式硬度(HB)是以一定大小的试验载荷，将一定直径的淬硬钢球或硬质合金球压入被测金属表面，保持规定时间，然后卸荷，测量被测表面压痕直径。布式硬度值是载荷除以压痕球形表面积所得的商。一般为：以一定的载荷(一般 3000kg)把一定大小(直径一般为 10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负...
