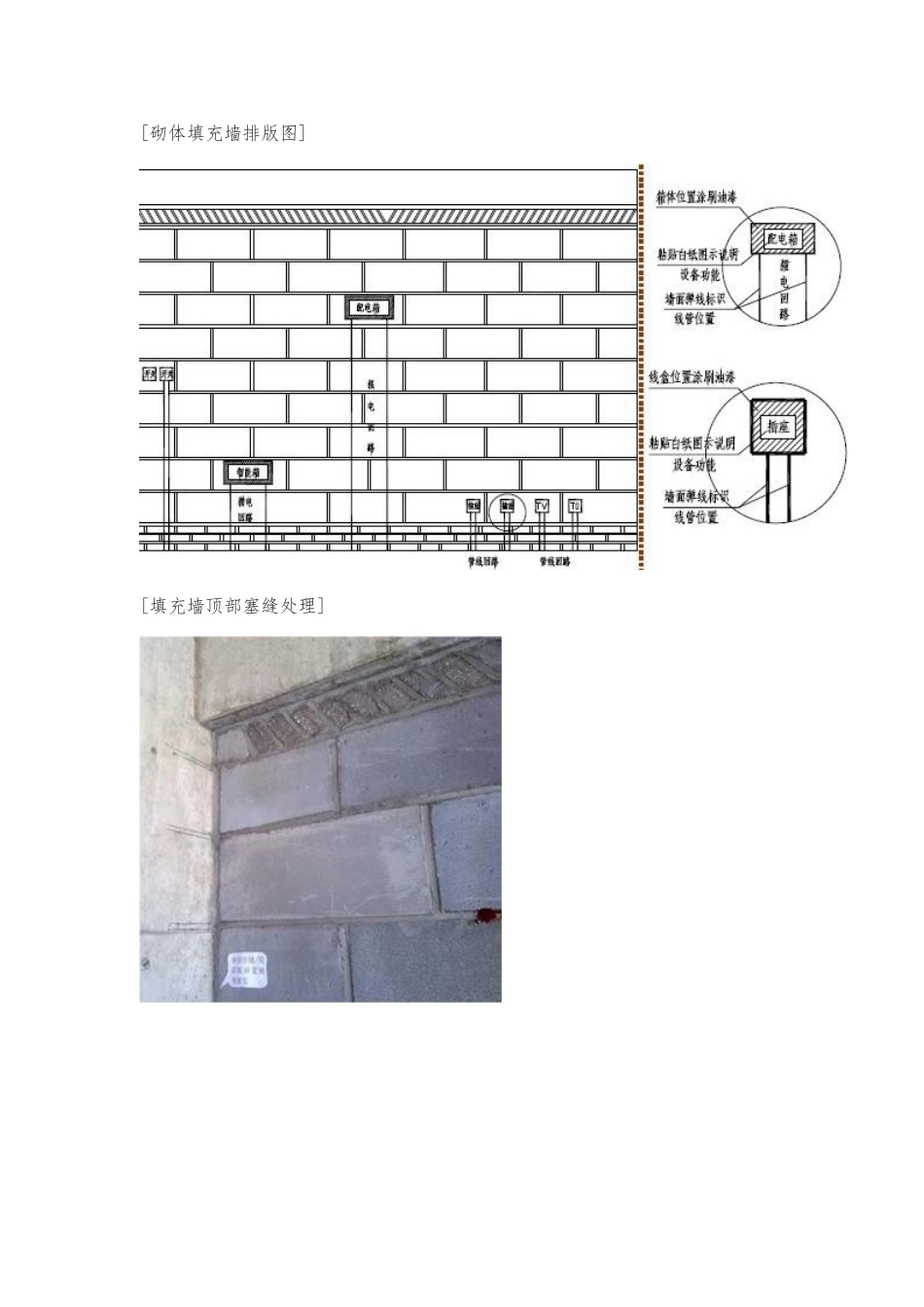

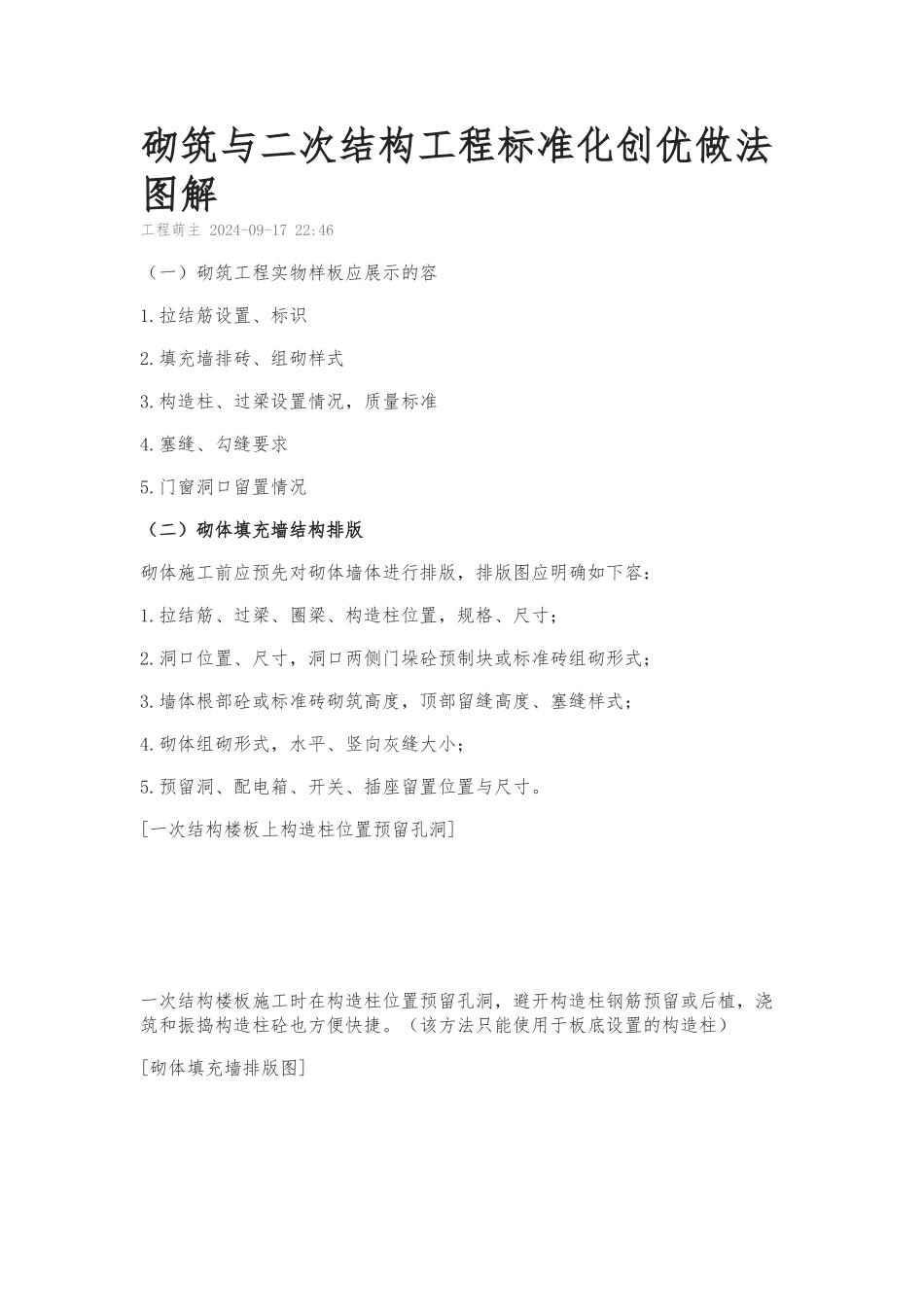

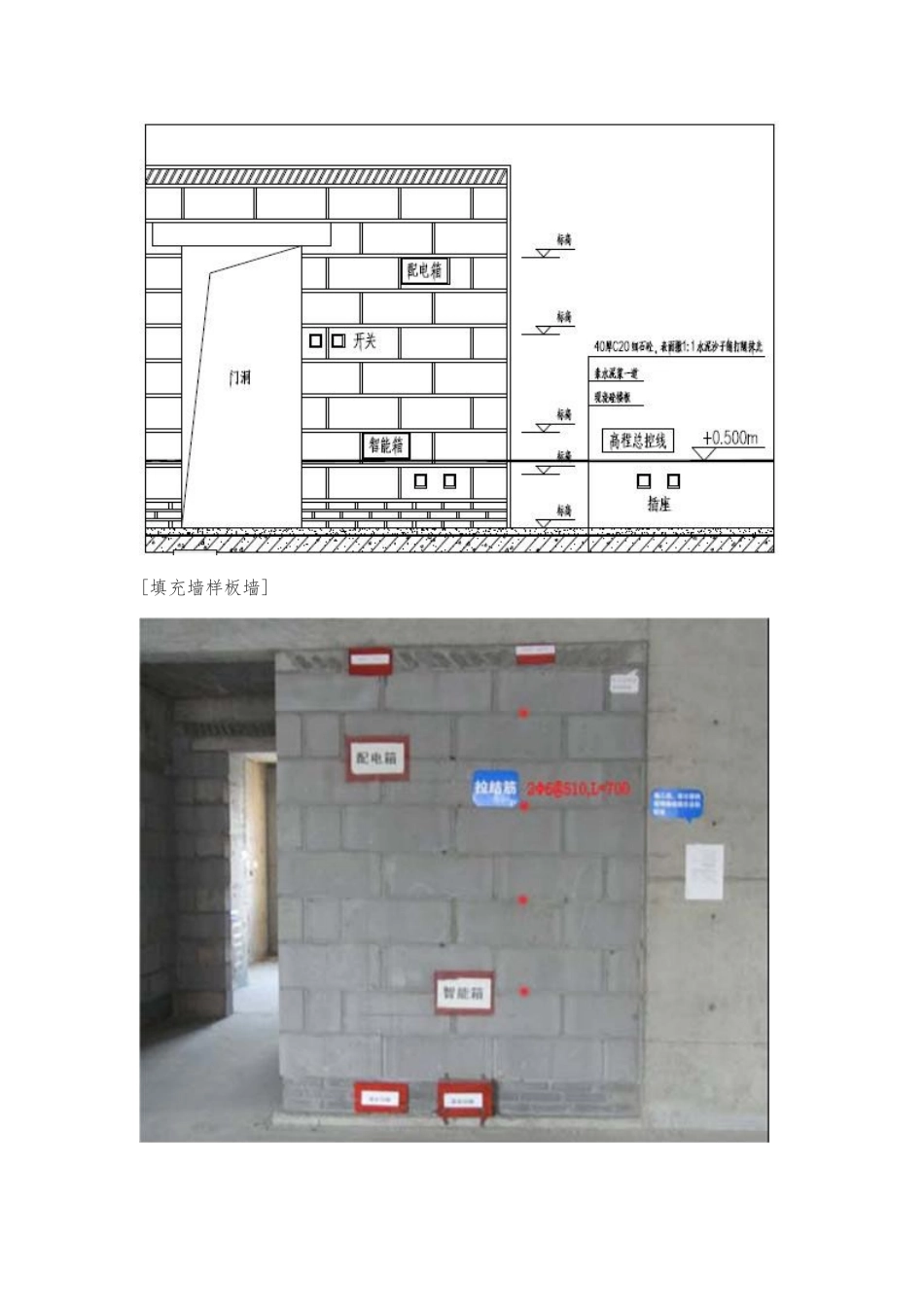

砌筑与二次结构工程标准化创优做法图解工程萌主 2024-09-17 22:46（一）砌筑工程实物样板应展示的容1.拉结筋设置、标识2.填充墙排砖、组砌样式3.构造柱、过梁设置情况，质量标准4.塞缝、勾缝要求5.门窗洞口留置情况（二）砌体填充墙结构排版砌体施工前应预先对砌体墙体进行排版，排版图应明确如下容：1.拉结筋、过梁、圈梁、构造柱位置，规格、尺寸；2.洞口位置、尺寸，洞口两侧门垛砼预制块或标准砖组砌形式；3.墙体根部砼或标准砖砌筑高度，顶部留缝高度、塞缝样式；4.砌体组砌形式，水平、竖向灰缝大小；5.预留洞、配电箱、开关、插座留置位置与尺寸。[一次结构楼板上构造柱位置预留孔洞]一次结构楼板施工时在构造柱位置预留孔洞，避开构造柱钢筋预留或后植，浇筑和振捣构造柱砼也方便快捷。（该方法只能使用于板底设置的构造柱）[砌体填充墙排版图][填充墙样板墙][砌体填充墙排版图][填充墙顶部塞缝处理][砌体根部、构造柱、圈梁、门洞处理][填充墙与二次结构样板墙][砌体填充墙排版图示意图][填充墙与二次结构样板墙][构造柱支模与控制措施] 家居 收藏 举报
