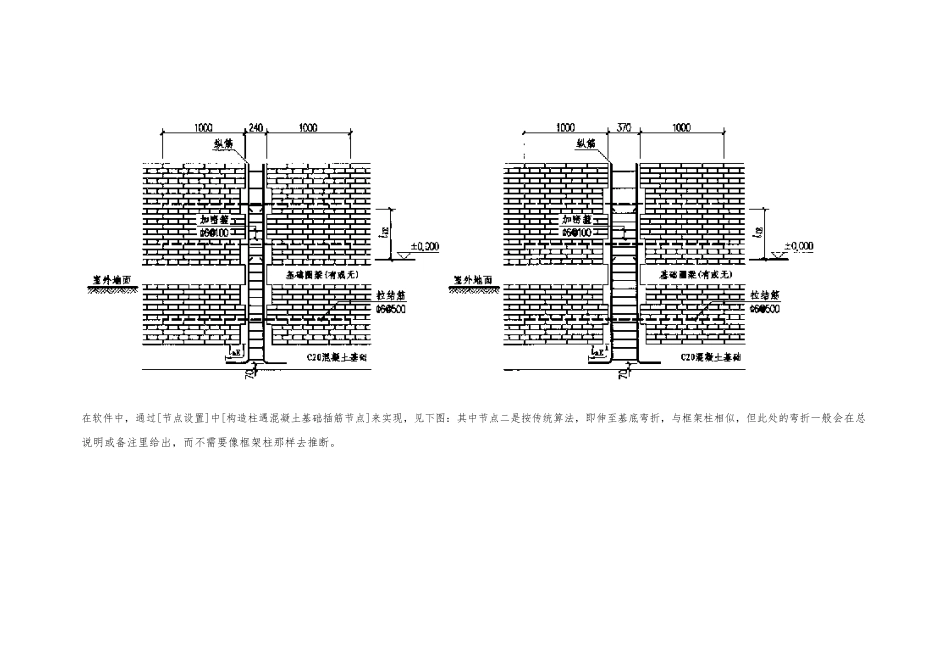

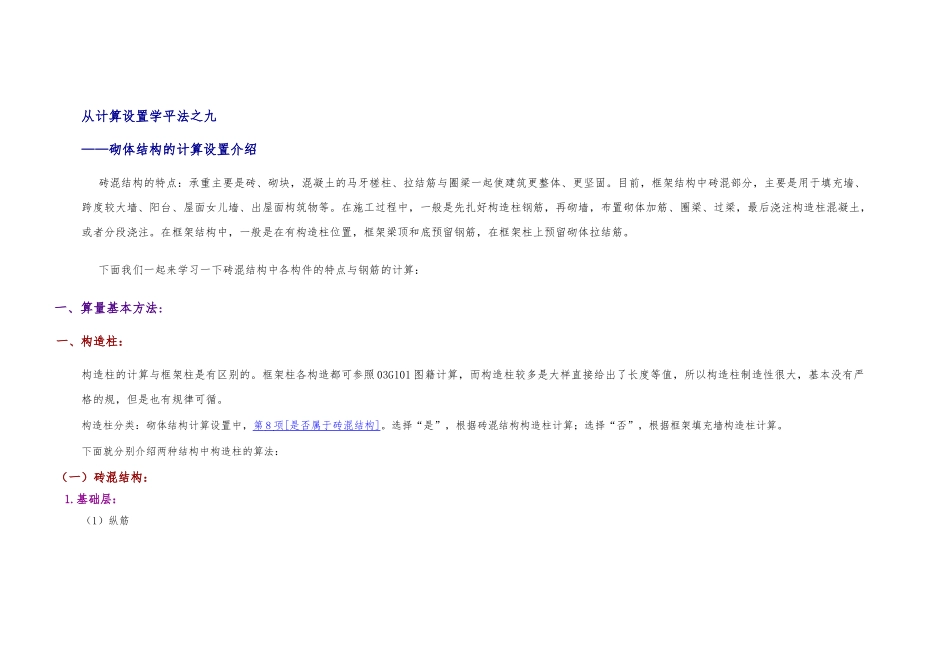

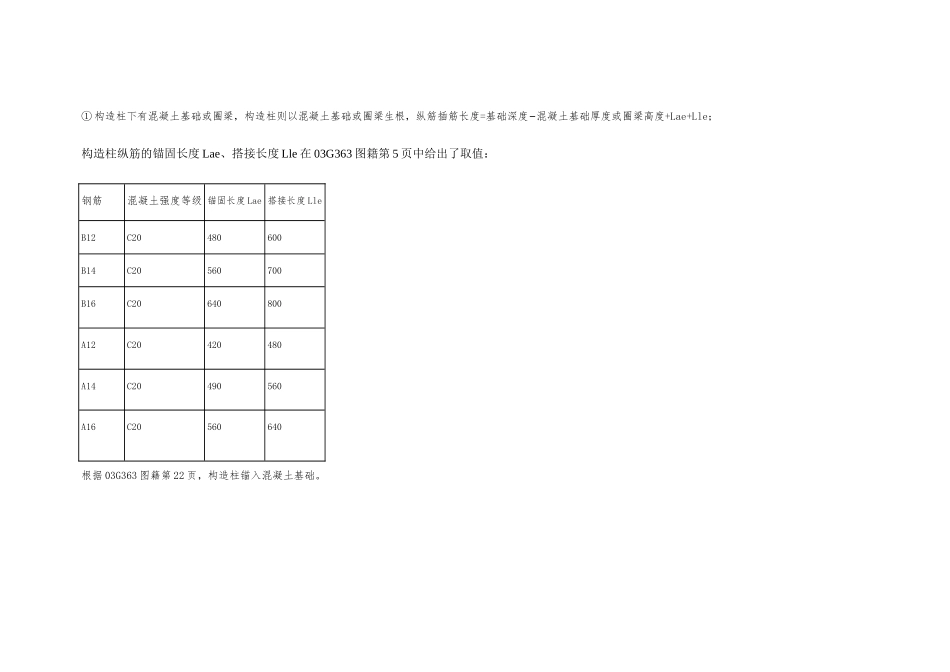

从计算设置学平法之九——砌体结构的计算设置介绍 砖混结构的特点：承重主要是砖、砌块，混凝土的马牙槎柱、拉结筋与圈梁一起使建筑更整体、更坚固。目前，框架结构中砖混部分，主要是用于填充墙、跨度较大墙、阳台、屋面女儿墙、出屋面构筑物等。在施工过程中，一般是先扎好构造柱钢筋，再砌墙，布置砌体加筋、圈梁、过梁，最后浇注构造柱混凝土，或者分段浇注。在框架结构中，一般是在有构造柱位置，框架梁顶和底预留钢筋，在框架柱上预留砌体拉结筋。 下面我们一起来学习一下砖混结构中各构件的特点与钢筋的计算：一、算量基本方法:一、构造柱：构造柱的计算与框架柱是有区别的。框架柱各构造都可参照 03G101 图籍计算，而构造柱较多是大样直接给出了长度等值，所以构造柱制造性很大，基本没有严格的规，但是也有规律可循。构造柱分类：砌体结构计算设置中，第 8 项 [ 是否属于砖混结构 ] 。选择“是”，根据砖混结构构造柱计算；选择“否”，根据框架填充墙构造柱计算。下面就分别介绍两种结构中构造柱的算法：（一）砖混结构：1.基础层：（1）纵筋① 构造柱下有混凝土基础或圈梁，构造柱则以混凝土基础或圈梁生根，纵筋插筋长度=基础深度−混凝土基础厚度或圈梁高度+Lae+Lle；构造柱纵筋的锚固长度 Lae、搭接长度 Lle 在 03G363 图籍第 5 页中给出了取值：钢筋混凝土强度等级 锚固长度 Lae 搭接长度 LleB12 C20 480 600B14 C20 560 700B16 C20 640 800A12 C20 420 480A14 C20 490 560A16 C20 560 640根据 03G363 图籍第 22 页，构造柱锚入混凝土基础。在软件中，通过[节点设置]中[构造柱遇混凝土基础插筋节点]来实现，见下图：其中节点二是按传统算法，即伸至基底弯折，与框架柱相似，但此处的弯折一般会在总说明或备注里给出，而不需要像框架柱那样去推断。② 构造柱下无混凝土基础或圈梁时，构造柱伸入基础砖墙。底层纵筋长度=500+室外高差+Lle (其中：Lle 是楼层（首层）地面标高以上的搭接长度)根据 03G363 图籍第 20 页在软件中，通过[节点设置]中[构造柱遇非混凝土基础插筋节点]来实现，见下图： 绑扎：底层纵筋长度=LaE（当前层当前位置柱顶标高−当前层当前位置柱底标高-保护层）+上层露出长度+LlE焊接：底层纵筋长度=LaE（当前层当前位置柱顶标高-当前层当前位置柱底标高-保护层）+上层露出长度（2）箍筋：长度=(b-2*保护层+h-2*保护层)*2+2*弯折长度+8*d构造柱遇混凝土基础：...
