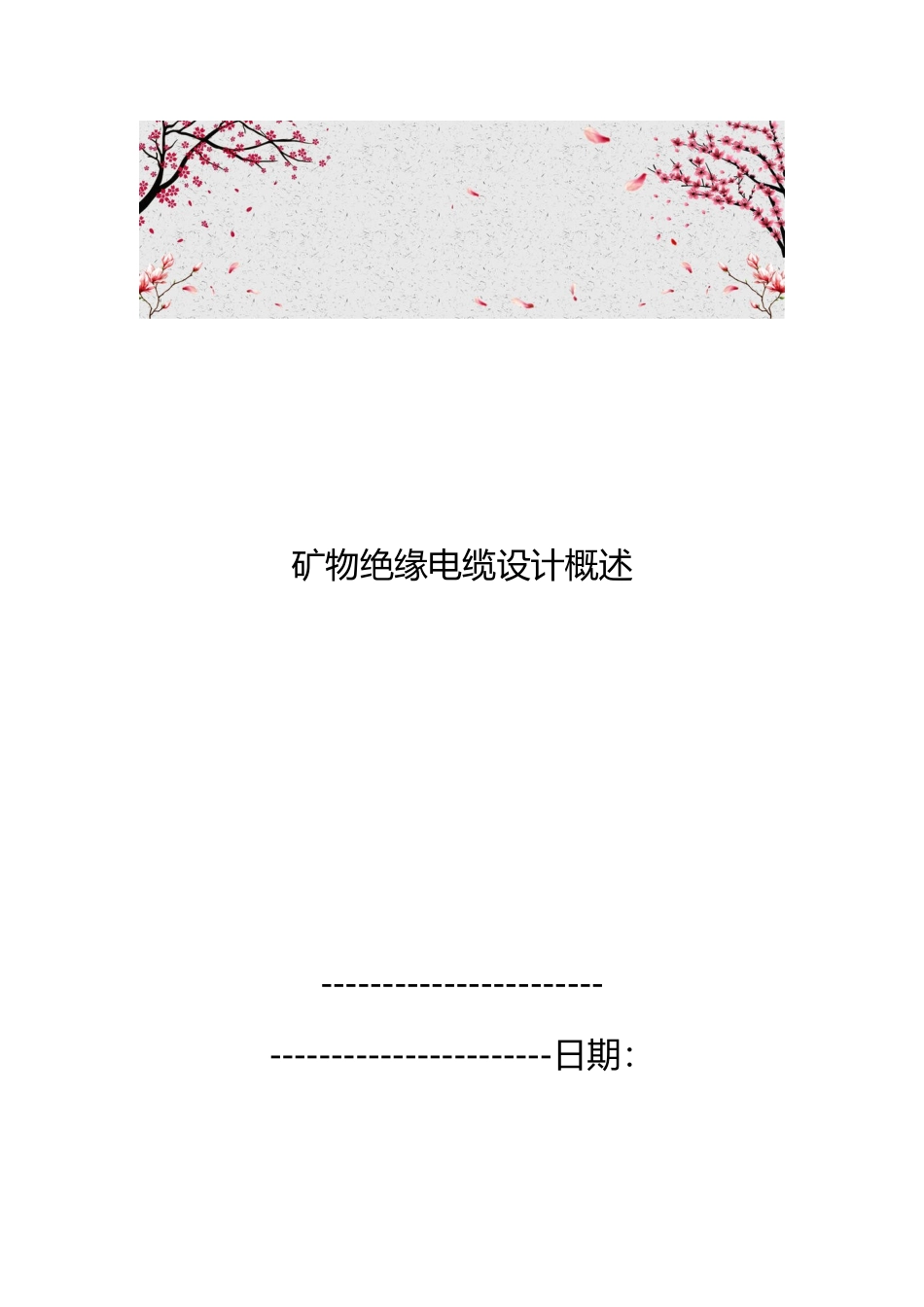

矿物绝缘电缆设计概述----------------------- -----------------------日期：矿物绝缘电缆设计一个新型号矿物绝缘电缆的设计需要解决如下的问题：1）氧化镁瓷柱定标，其次对模具定标，并考虑到氧化镁瓷柱在锻烧过程中产生的收缩量；2）铜坯料管定标；3）做导体的铜坯料杆定标。我们的经验说明处理这个问题最好的办法是用那些有一样导体数量并且具有尽可能接近特性的电缆同正在设计的电缆进行比较（比较法），这种方法在附件 1 中说明。然而，为了更好地弄清全部问题，在附件 2 中说明了一种直接计算方法。这也是基于经验确定的资料和概念（分析法）。虽然实际方法的选择并不重要，重要的是在计算以后建立一个实验性的电缆，以便开始生产之前，控制所有的获得的数据。假如实验性的电缆偏离设计条件，下面所给出的一些定性的，实际的建议仅应对管材或材料进行修正，仅在极个别的情况下对瓷柱的几何尺寸修正，它涉与到改变模具，我们下面推举改变瓷柱的密度。假如成品电缆的护套厚度过大，则坯料管的尺寸应减小。为了简化问题，在附件中列举一个用上述提到的两种方法进行计算的实例。附件 1比 较 法 1、取一个与正在被设计的电缆有一样导体数量和尽可能接近的外径的电缆做参照点；2、做两个直径的比率，并称为 K；3、用 K 乘以参考电缆所有的实际的和最终的尺寸，即：护套厚度、导体直径、护套和导体间以与在它们中导体之间的绝缘厚度；4、计算参考电缆的原始尺寸与成品尺寸的减缩比 Z，用 K 修正；5、新型电缆的最终尺寸乘以 Z，得相应的原始尺寸；6、模具的设计加工，要对锻烧过程中产的变化适当考虑；7、实验电缆样品的试验；8、根据实际的测试结束进行调整；9、对电缆样品进行最终检查；10、开始生产。附件 2分 析 法这个计算方法是基于取决于我们经验的下列前提上：——铜管在装配过程中保持厚度不变；——在该操作过程中，我们可认为氧化镁密度增加 10%；——导体的横截面在装配过程中保持不变；——对每种类别的管材装配电缆的直径保持一样，事实上，装配电缆的径与氧化镁瓷柱的直径一样，因为瓷柱的外部尺寸变化应尽可能的小；——最终的氧化镁密度不决定于总断面减缩，而是在若干个拉制阶段以后，将达到一个确定的值（大约等于 2kg/dm3）这个值保持不变。根据所说的这些，考虑到电缆的最终尺寸已知，而且装配的电缆具有固定的尺寸，因此，就有可能确定导体的最初直径（d1）。d1=（）1/2………………（1）Di2·de2·ρi...
