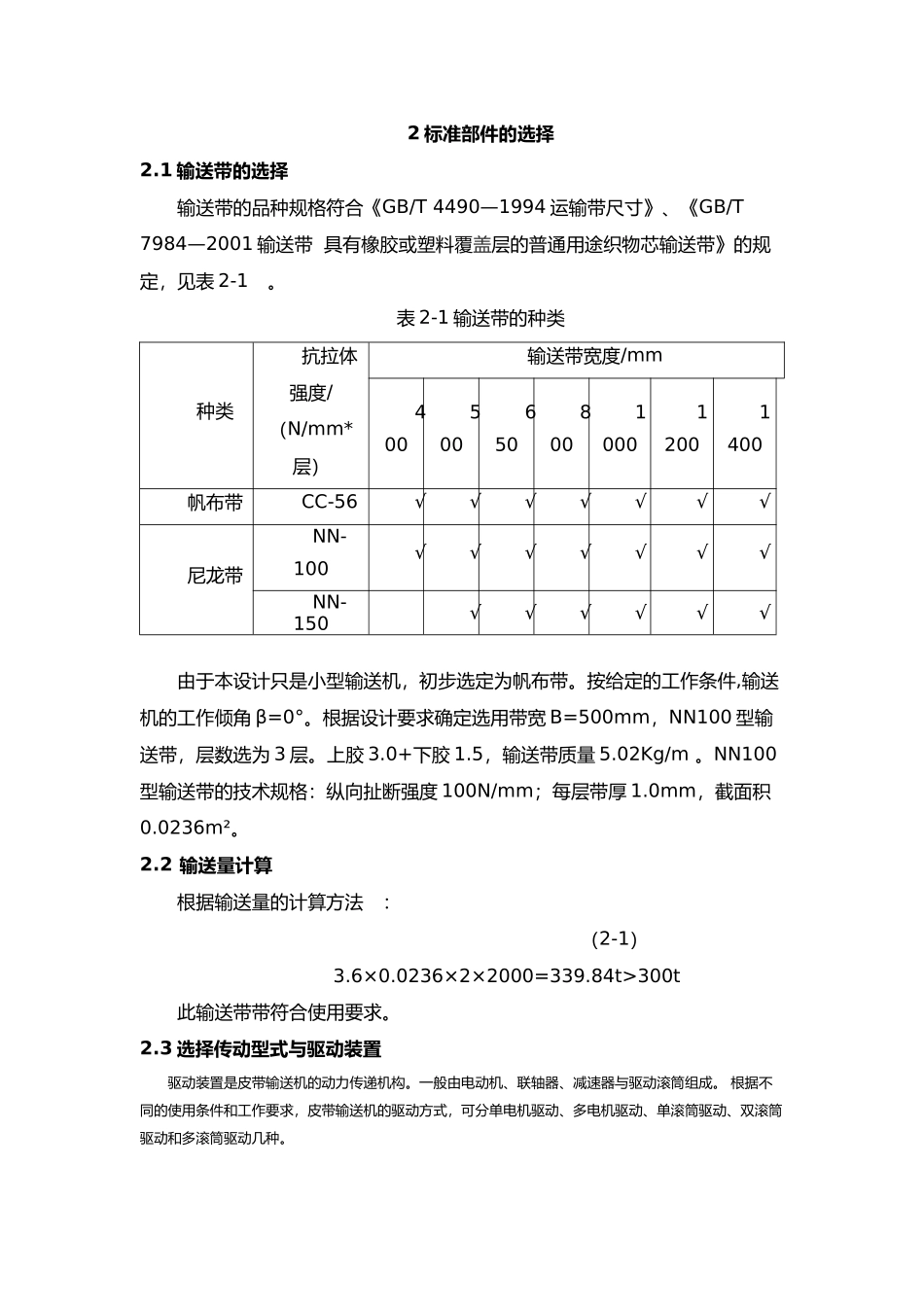

皮带输送机的设计计算1 总体方案设计1.1 皮带输送机的组成皮带输送机主要由以下部件组成：头架、驱动装置、传动滚筒、尾架、托辊、中间架、尾部改向装置、卸载装置、清扫装置、安全保护装置等。输送带是皮带输送机的承载构件，带上的物料随输送带一起运行，物料根据需要可以在输送机的端部和中间部位卸下。输送带用旋转的托棍支撑，运行阻力小。皮带输送机可沿水平或倾斜线路布置。由于皮带输送机的结构特点决定了其具有优良性能，主要表现在：运输能力大，且工作阻力小，耗电量低，皮带输送机的单机运距可以很长，环节少，节约设备和人员，并且维护比较简单。由于输送带成本高且易损坏，故与其它设备比较，初期投资高且不适应输送有尖棱的物料。输送机年工作时间一般取 4500-5500 小时。当二班工作和输送剥离物，且输送环节较多，宜取下限；当三班工作和输送环节少的矿石输送，并有储仓时，取上限为宜。1.2 布置方式电动机通过联轴器、减速器带动传动滚筒转动或其他驱动机构，借助于滚筒或其他驱动机构与输送带之间的摩擦力，使输送带运动。通用固定式输送带输送机多采纳单点驱动方式，即驱动装置集中的安装在输送机长度的某一个位置处，一般放在机头处。单点驱动方式按传动滚筒的数目分，可分为单滚筒和双滚筒驱动。对每个滚筒的驱动又可分为单电动机驱动和多电动机驱动。单筒、单电动机驱动方式最简单，在考虑驱动方式时应是首选方式。皮带输送机常见典型的布置方式如图 1-1 所示。此次选择 DTⅡ（A）型固定式皮带输送机作为设计机型。单电机驱动，机长 10m，带宽 500mm，上托辊槽角 35°，下托辊槽角 0°。DTⅡ（A）型固定式皮带输送机是通用型系列产品，可广泛用于冶金、煤炭、交通、电力、建材、化工、轻工、粮食、和机械等行业。输送堆积密度为 500～2500kg/m³ 的各种散状物料和成件物品，适用环境温度为-20～40℃。图 1-1 皮带输送机典型布置方式1．3 皮带输送机的整体结构图 1-2 为此次设计的皮带输送机的整体结构图 1-2 设计的皮带输送机的整体结构2 标准部件的选择2.1 输送带的选择输送带的品种规格符合《GB/T 4490—1994 运输带尺寸》、《GB/T 7984—2001 输送带 具有橡胶或塑料覆盖层的普通用途织物芯输送带》的规定，见表 2-1。表 2-1 输送带的种类种类抗拉体强度/（N/mm*层）输送带宽度/mm400500650800100012001400帆布带CC-56√√√√√√√尼龙带NN-100√√√√√√√NN-150√√√√√√由于本设...
