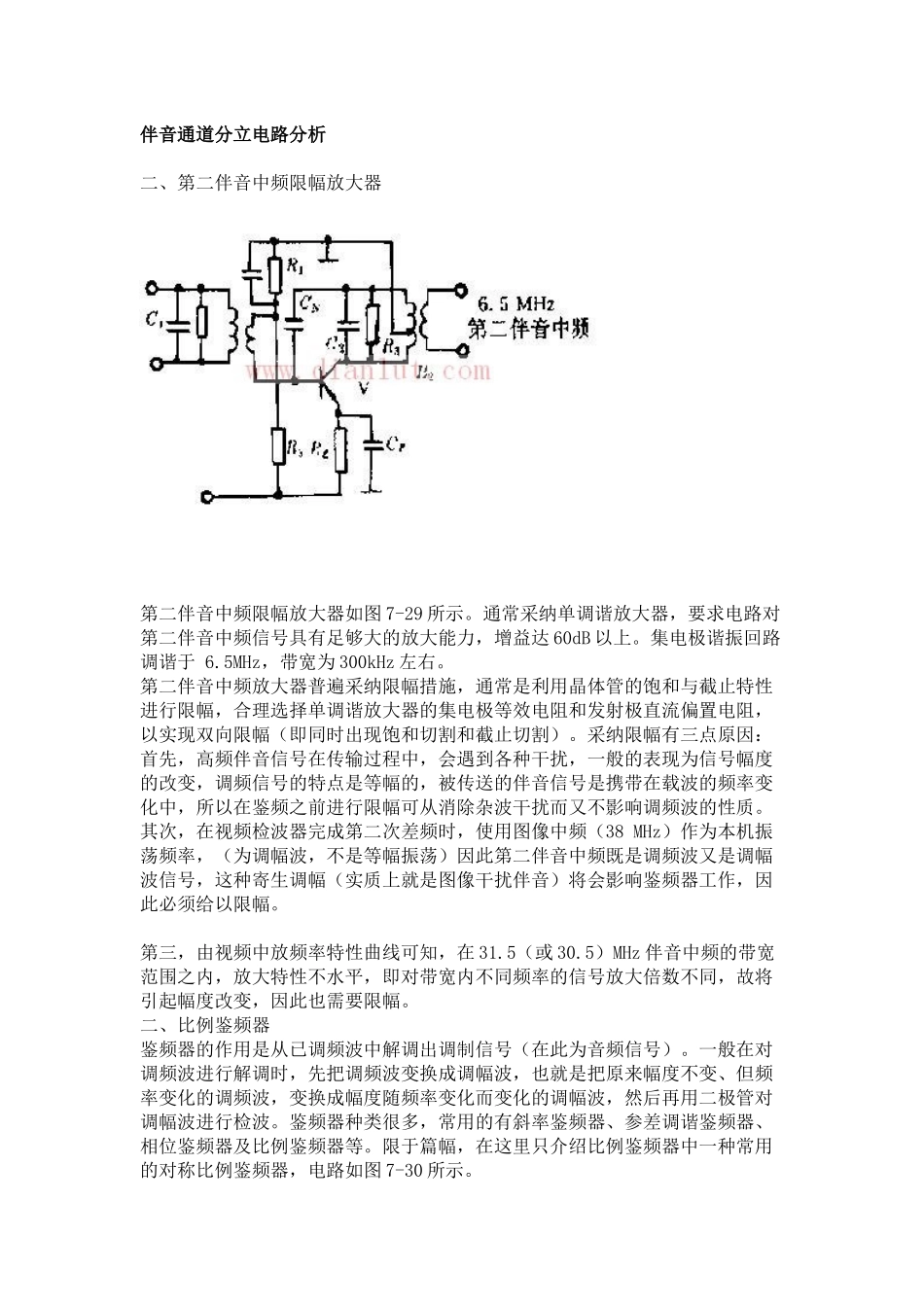

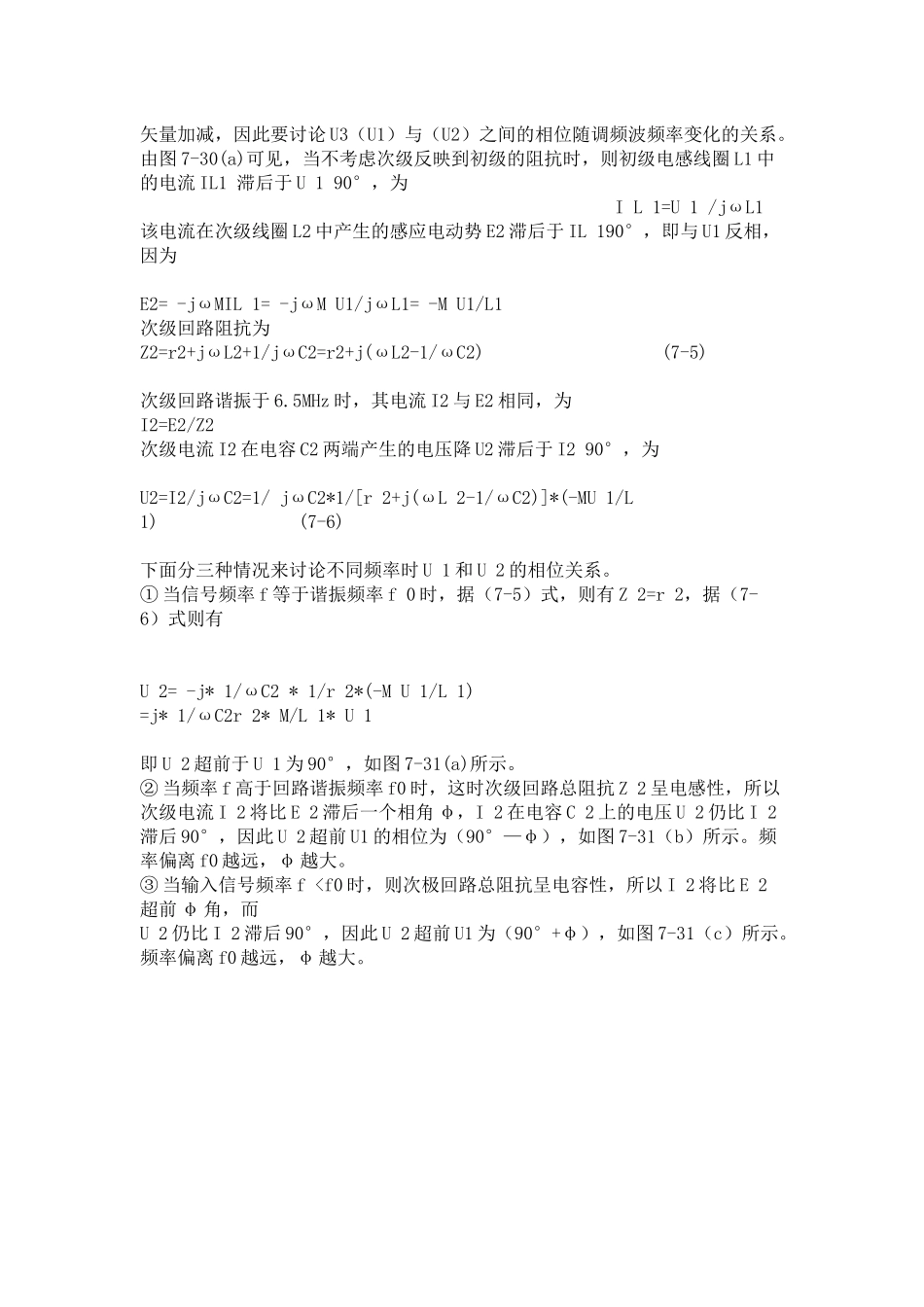

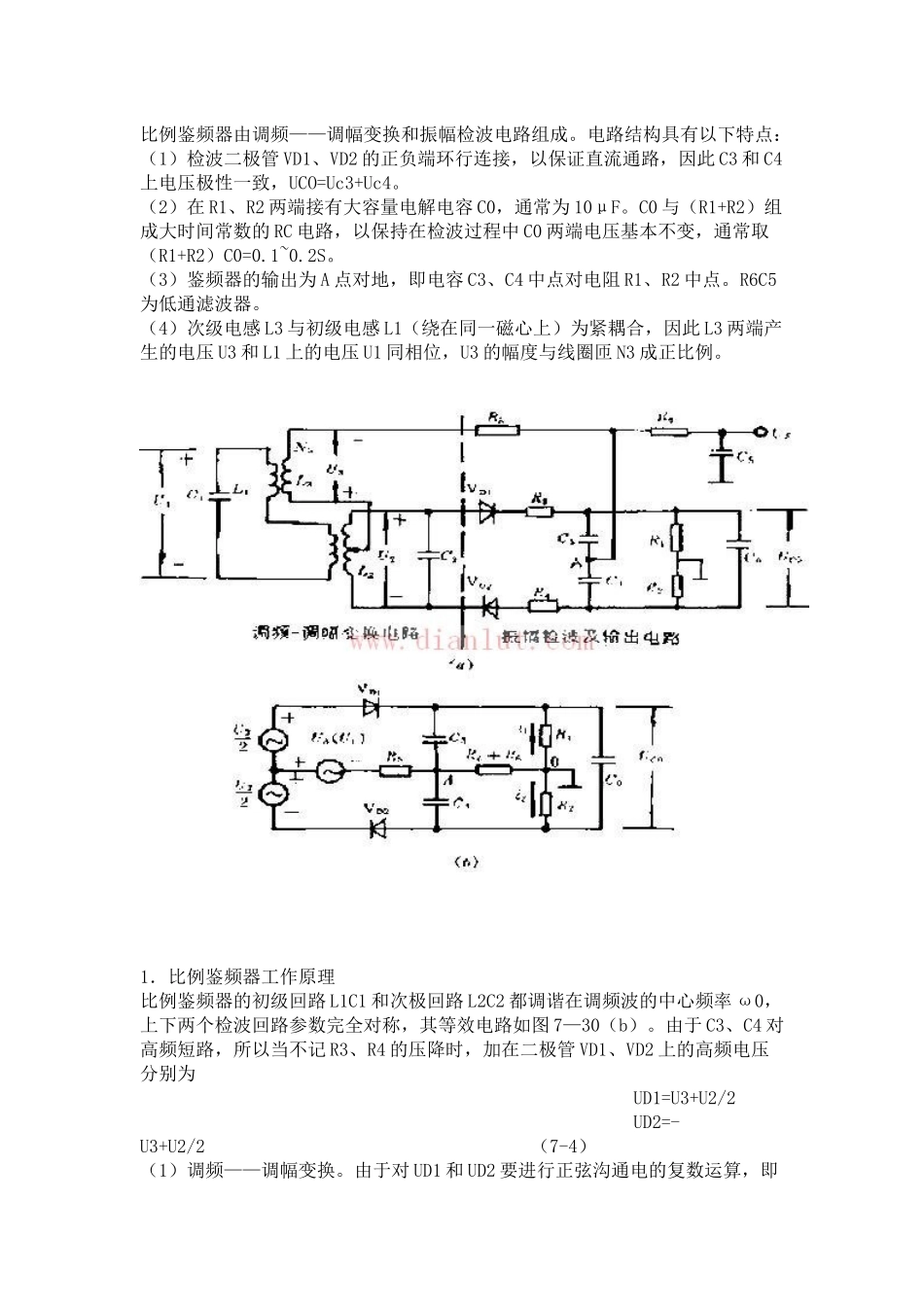

伴音通道分立电路分析 二、第二伴音中频限幅放大器 第二伴音中频限幅放大器如图 7-29 所示。通常采纳单调谐放大器，要求电路对第二伴音中频信号具有足够大的放大能力，增益达 60dB 以上。集电极谐振回路调谐于 6.5MHz，带宽为 300kHz 左右。第二伴音中频放大器普遍采纳限幅措施，通常是利用晶体管的饱和与截止特性进行限幅，合理选择单调谐放大器的集电极等效电阻和发射极直流偏置电阻，以实现双向限幅（即同时出现饱和切割和截止切割）。采纳限幅有三点原因：首先，高频伴音信号在传输过程中，会遇到各种干扰，一般的表现为信号幅度的改变，调频信号的特点是等幅的，被传送的伴音信号是携带在载波的频率变化中，所以在鉴频之前进行限幅可从消除杂波干扰而又不影响调频波的性质。其次，在视频检波器完成第二次差频时，使用图像中频（38 MHz）作为本机振荡频率，（为调幅波，不是等幅振荡）因此第二伴音中频既是调频波又是调幅波信号，这种寄生调幅（实质上就是图像干扰伴音）将会影响鉴频器工作，因此必须给以限幅。 第三，由视频中放频率特性曲线可知，在 31.5（或 30.5）MHz 伴音中频的带宽范围之内，放大特性不水平，即对带宽内不同频率的信号放大倍数不同，故将引起幅度改变，因此也需要限幅。二、比例鉴频器鉴频器的作用是从已调频波中解调出调制信号（在此为音频信号）。一般在对调频波进行解调时，先把调频波变换成调幅波，也就是把原来幅度不变、但频率变化的调频波，变换成幅度随频率变化而变化的调幅波，然后再用二极管对调幅波进行检波。鉴频器种类很多，常用的有斜率鉴频器、参差调谐鉴频器、相位鉴频器及比例鉴频器等。限于篇幅，在这里只介绍比例鉴频器中一种常用的对称比例鉴频器，电路如图 7-30 所示。 比例鉴频器由调频——调幅变换和振幅检波电路组成。电路结构具有以下特点：（1）检波二极管 VD1、VD2 的正负端环行连接，以保证直流通路，因此 C3 和 C4上电压极性一致，UCO=Uc3+Uc4。（2）在 R1、R2 两端接有大容量电解电容 C0，通常为 10μF。C0 与（R1+R2）组成大时间常数的 RC 电路，以保持在检波过程中 C0 两端电压基本不变，通常取（R1+R2）C0=0.1~0.2S。（3）鉴频器的输出为 A 点对地，即电容 C3、C4 中点对电阻 R1、R2 中点。R6C5为低通滤波器。（4）次级电感 L3 与初级电感 L1（绕在同一磁心上）为紧耦合，因此 L3 两端产生的电压 U3 和 L1 上的电压 U1 同相位，U3 ...
