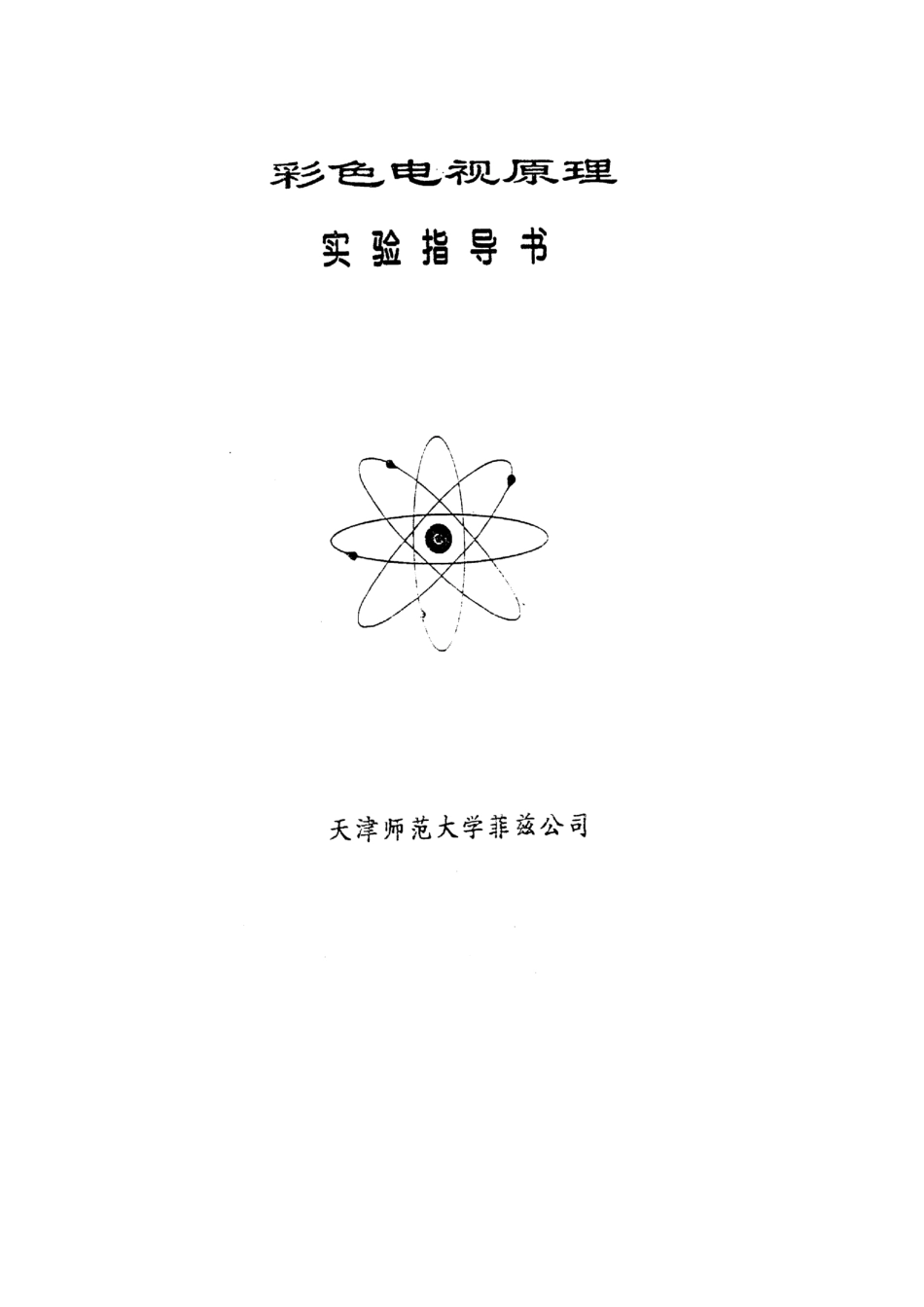

前 言随着电子技术的进展，给人类的生活带来巨大的变化．学校作为培育人材的摇篮，也经历着重大的变革．越来越多的有识之士已经认识到提高学生的素养，培育学生理论联系实际的能力，是造就跨考纪人材的关键．为了增强学生的动手能力，天津市菲兹现代教育技术科贸公司集多年开发生产教学设备的经验，推出了新型“彩色电视实验箱”，并编写了与之配套的 《 彩色电视原理实验 》 指导书。本指导书适用于大专院校非电视专业学生及职业技术教育学校、中等专业学校学生上电视实验课的指导书．由于时间仓促，学识有限，仅供参考．望请广阔老师多提宝贵意见。 《 彩色电视原理实验 》 指导书是在 《 彩电实验讲义 》 （配合本公司生产的彩色电视示教板，彩色电视分组实验系统）的基础上改编的． 《 彩色电视原理实验 》 指导书由以下 7 个实验专题组成：一、彩色公共通道实验二、亮度通道单元实验三、彩色解码单元实验四、矩阵输出单元实验五、彩色行场扫描单元实验六、开关电源单元实验七、彩色电视整为以调实验一、彩色公共通道实验（一）实验目的： 1、掌握选台电路，消噪电路的工作原理。 2、学会巾频放大电路的调试。（二）仪器设备：彩色电视单元板、全电视信号发生器、双踪示波器、万用电表（三）电路说明： l 、选台电路：彩色公共通道采纳电调谐高频头，调谐电压由开关电源提供的十 114V ，经电阻 RA02降压，由稳压二极管D A12稳压，在C A04、C A03上建立+30V 的电压，选台电路的工电源为＋12V ，高频头的开关电压由节目预选开关 SA01和波段开关 S A30 的位置而定。 SA01为互锁式八位按键选择开关，S A30 为八个单刀三掷波段开关， R851是八个调谐用的电位器，DA01-DA08是八个提供指示用的发光二极管，当按键开关接通某一位置（例如第一位）时，就接通了（第一个）调谐用的电位器 R851和发光二极管 DA01，此时相应的单刀三掷波段开关 SA30可选择Ⅰ、Ⅲ、U 不同的波段。发光二极管负端通过 RA01接地，正端经 SA30与 RA05-RA07的一个电阻接＋12v ，于是发光二极管亮，起到指示作用。选台：SA30接 I，则 RA01接到 QA05的 b 极，使 QA05导通，+12v 接到高频头的 LB端，调节 R851、高频头 IF 端就能输出 l ~5 频道的电视中频信号，同理，如 SA30掷Ⅲ、U，则 QA04 、QA03导通，LB 、UB 端接通＋12v , IF 就分别输出 6 ~12 频道，13 以上频道的电视中频信号。 2 、消噪电路...
