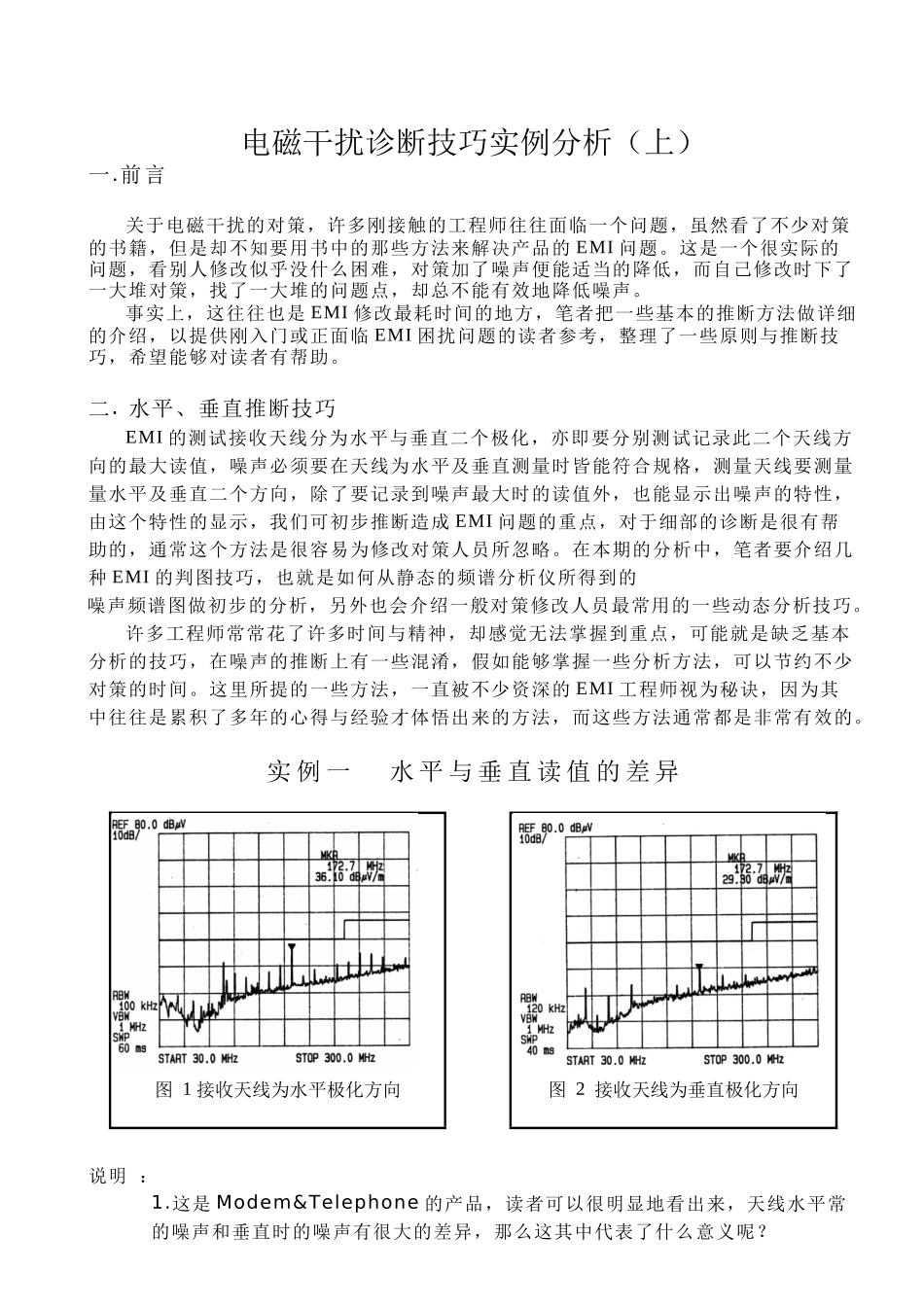

电磁干扰诊断技巧实例分析（上）一.前言关于电磁干扰的对策，许多刚接触的工程师往往面临一个问题，虽然看了不少对策的书籍，但是却不知要用书中的那些方法来解决产品的 EMI 问题。这是一个很实际的问题，看别人修改似乎没什么困难，对策加了噪声便能适当的降低，而自己修改时下了一大堆对策，找了一大堆的问题点，却总不能有效地降低噪声。事实上，这往往也是 EMI 修改最耗时间的地方，笔者把一些基本的推断方法做详细的介绍，以提供刚入门或正面临 EMI 困扰问题的读者参考，整理了一些原则与推断技巧，希望能够对读者有帮助。二. 水平、垂直推断技巧EMI 的测试接收天线分为水平与垂直二个极化，亦即要分别测试记录此二个天线方向的最大读值，噪声必须要在天线为水平及垂直测量时皆能符合规格，测量天线要测量量水平及垂直二个方向，除了要记录到噪声最大时的读值外，也能显示出噪声的特性，由这个特性的显示，我们可初步推断造成 EMI 问题的重点，对于细部的诊断是很有帮助的，通常这个方法是很容易为修改对策人员所忽略。在本期的分析中，笔者要介绍几种 EMI 的判图技巧，也就是如何从静态的频谱分析仪所得到的噪声频谱图做初步的分析，另外也会介绍一般对策修改人员最常用的一些动态分析技巧。许多工程师常常花了许多时间与精神，却感觉无法掌握到重点，可能就是缺乏基本分析的技巧，在噪声的推断上有一些混淆，假如能够掌握一些分析方法，可以节约不少对策的时间。这里所提的一些方法，一直被不少资深的 EMI 工程师视为秘诀，因为其中往往是累积了多年的心得与经验才体悟出来的方法，而这些方法通常都是非常有效的。实 例 一 水 平 与 垂 直 读 值 的 差 异图 1 接收天线为水平极化方向图 2 接收天线为垂直极化方向说明 ：1.这是 Modem&Telephone 的产品，读者可以很明显地看出来，天线水平常的噪声和垂直时的噪声有很大的差异，那么这其中代表了什么意义呢？分析讨论要清楚的认识这个问题，首先必须要了解天线的基本理论，我们先假设发射与接收天线皆为偶极天线。 发射天线 接收天线上图为当发射天线与接收天线同方向时，由于所产生的电磁波极化相同，故此时接收天线可得到最大的共振接收强度 发射天线 接收天线当发射天线与接收天线不同方向时，则由于发射天线的电磁波为水平极化，而接收天线的电磁波为垂直极化，故在共振接收的强度上最小。以上述这个观念来分析水平与垂直噪声的强度差异，当接收天...
