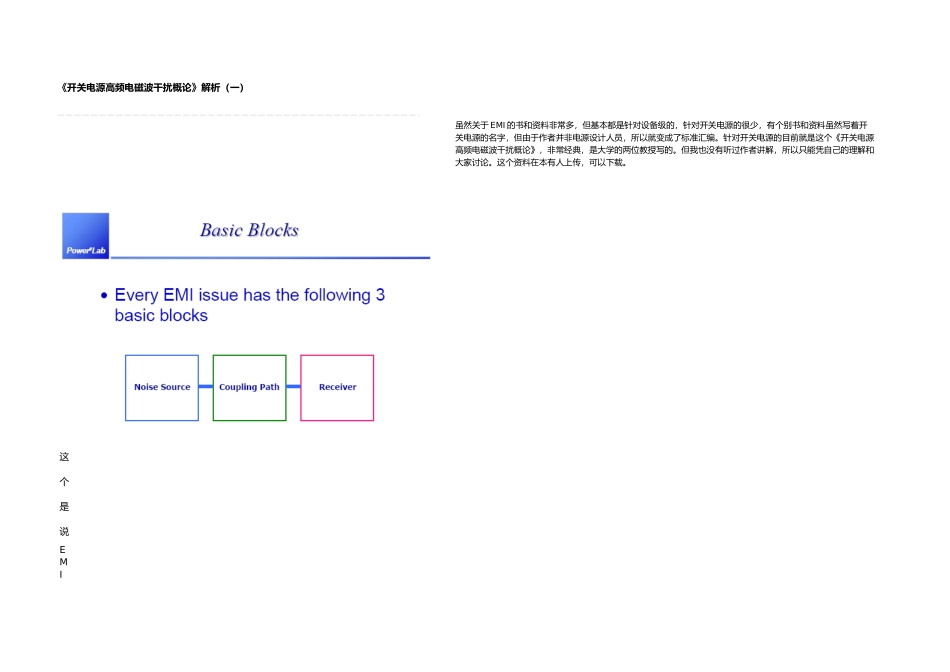

《开关电源高频电磁波干扰概论》解析（一） 虽然关于 EMI 的书和资料非常多，但基本都是针对设备级的，针对开关电源的很少，有个别书和资料虽然写着开关电源的名字，但由于作者并非电源设计人员，所以就变成了标准汇编。针对开关电源的目前就是这个《开关电源高频电磁波干扰概论》，非常经典，是大学的两位教授写的。但我也没有听过作者讲解，所以只能凭自己的理解和大家讨论。这个资料在本有人上传，可以下载。 这个是说EMI的传播过程，干扰源－干扰途径－接收器，就向传染病：传染源－传染途径－易感人群。 信号源波形产生的频谱 电压波形产生的频谱 电流波形产生的频谱 大家从中能发现什么？ 占空比和波形斜率的影响 占空比越大时，干扰的幅度也大一些，这个可由 FFT 的系数算出来。 波形的斜率对干扰的高频部分影响非常大。低频部分几乎没有影响。低频部分主要由波形的幅度和高电平部分的宽度决定的，但高频部分大幅度下降的转折点为 1/(3.14*tr),所以 tr 越大时，转折点的频率越低，高频下降越大。所以我们应该想到降低斜率的措施，缓冲电路。 此部分的总结：电压和电流波形都有很丰富的频率成分超过 200M 时由于幅值已经很低，所以影响很小波形影响低频部分上升沿和下降沿影响高频部分占空比对个频谱幅值有一点影响 下以部分 13-42 页，介绍的容比较杂，有传导和辐射的场地、设备的放置，Log 的概念等。 重点说一下这个图，这个介绍的是干扰的耦合途径，左边为传导干扰，右边为辐射干扰。辐射分为远场和近场。 一般用蝶型天线辐射测量只测量电场，而不是磁场，磁场是用大圆环来测量的，灯具常用。电场除了直接辐射到天线外，还可能辐射到地面再反射到天线，天线接受到的是直射波和反射波的矢量合成，所以需要上下移动寻找最大合成量。除此以外，由于电磁波有极化，所以天线需要改变方向以检测最大值（一般只测试水平和垂直）。 不同意 cmg 近远场的说法。近远场的过渡点是 λ/2π (～λ/6) ，不是 λ，30MHz 来说，是 1.6 米，因为最小测距是 3 米，所以整个测试频谱都是远场。 这些都是凭记忆的，再查一下书，确实有个 K 项，你，改正了我不少错误。看来我需要更严谨一些，为了大家的方便，我会把上面的帖子修改一下。 LISN 网络。 LISN 网络是用来拾取噪音的。差模噪音会在 Line1--Line2 之间流动，经过 50 欧姆电阻拾取。共模电流经过下面的地线再通过 50 欧姆的电阻回到电源...
