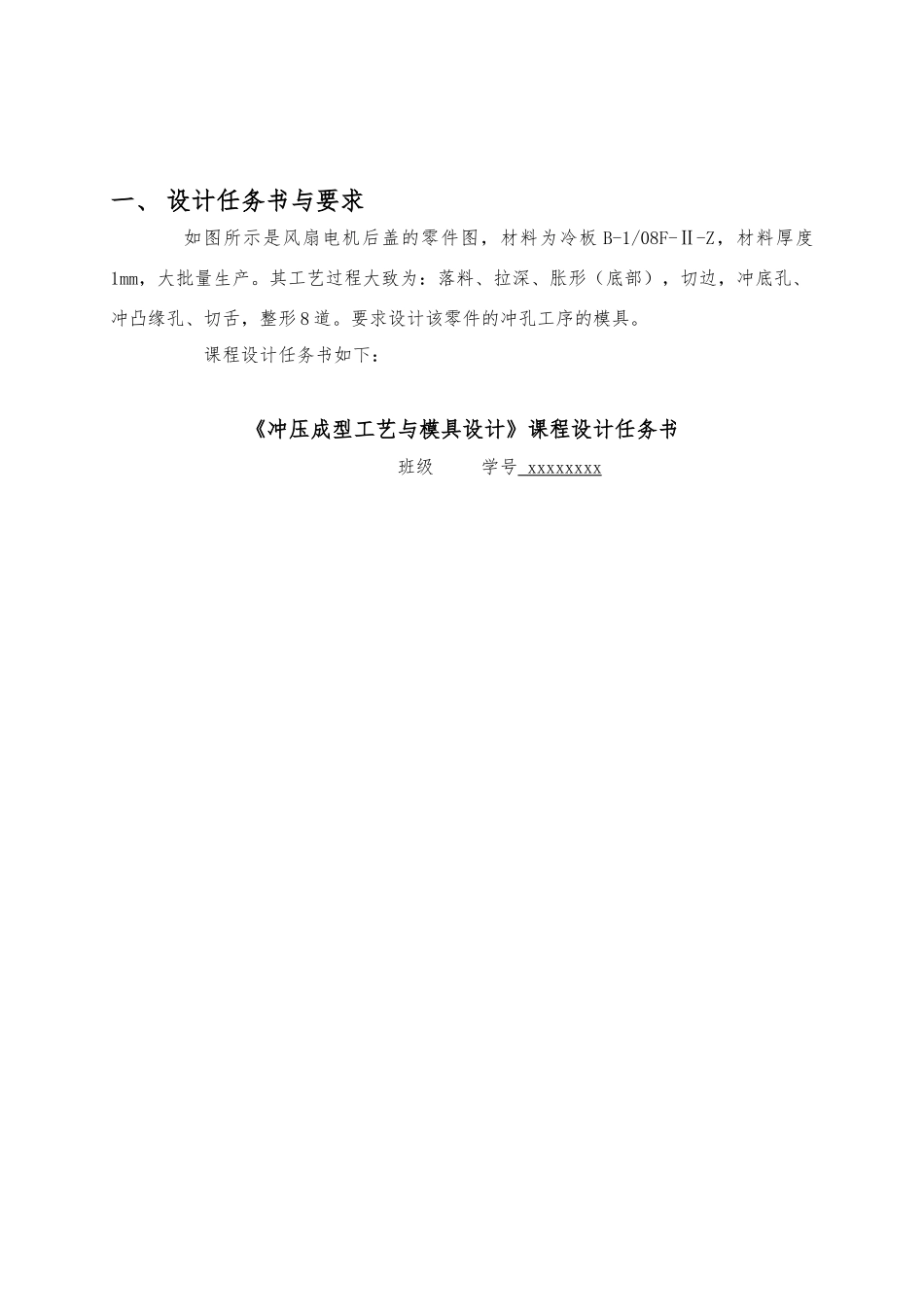

科技大学（筹）《冲压工艺与模具设计》课程设计说 明 书设计题目 电扇电机后盖冲孔模具设计系 别 机械工程系 专业班级 学生 学 号 xxxxxxxxxxx 指导老师 日 期 2024 年 6 月 24 目 录一、设计任务书与要求………………………………………………………………………3二、零件工艺分析 ………………………………………………………………………… 5三、确定模具总体 ………………………………………………………………………… 5四、冲压力、推件力、卸料力的计算过程与选用压力机类型和规格的依据 ……………………………………………………………………………………………6五、凸模、凹模、工作刃口尺寸计算与设计过程…………………………………………8六、冲模主要零件的结构形状、材料、公差的选择与技术要求的说明…………………11七、小凸模强度、刚度校核过程 …………………………………………………………14八、该设计的优缺点级改造措施 ……………………………………………………… 14九、最后得出的装配图………………………………………………………………………15十、感想………………………………………………………………………………………17十一、致……………………………………………………………………………………18十二、设计所使用的参考文献 ……………………………………………………………19一、 设计任务书与要求如图所示是风扇电机后盖的零件图，材料为冷板 B-1/08F-Ⅱ-Z，材料厚度1mm，大批量生产。其工艺过程大致为：落料、拉深、胀形（底部），切边，冲底孔、冲凸缘孔、切舌，整形 8 道。要求设计该零件的冲孔工序的模具。 课程设计任务书如下：《冲压成型工艺与模具设计》课程设计任务书 班级 学号 xxxxxxxx 技术要求：1.未注尺寸公差按 GB/T15055 的 m 级，未注圆角 R0.52.毛刺小于 0.15 3.制件要求平整，不允许有拉裂、起皱等现象4.表面 DZn15DC名称： 电扇电机后盖 材料：冷板 B-1/08F-Ⅱ-Z 生产批量：大批量 设计任务：设计该零件的 冲孔单工序 模具二、零件工艺性分析1. 材料分析风扇电机后盖的材料为冷板 B-1/08F-Ⅱ-Z，该材料属于较高级精度的精整表面、最深拉深级的 08 碳素结构钢，具有良好的拉深成形性能。2. 结构分析零件的拉深工艺是拉深出具有凸缘的圆筒形件，结构简单，底部圆角半径为 R5，满足圆筒形拉深件底部圆角半径大于一倍料厚的...
