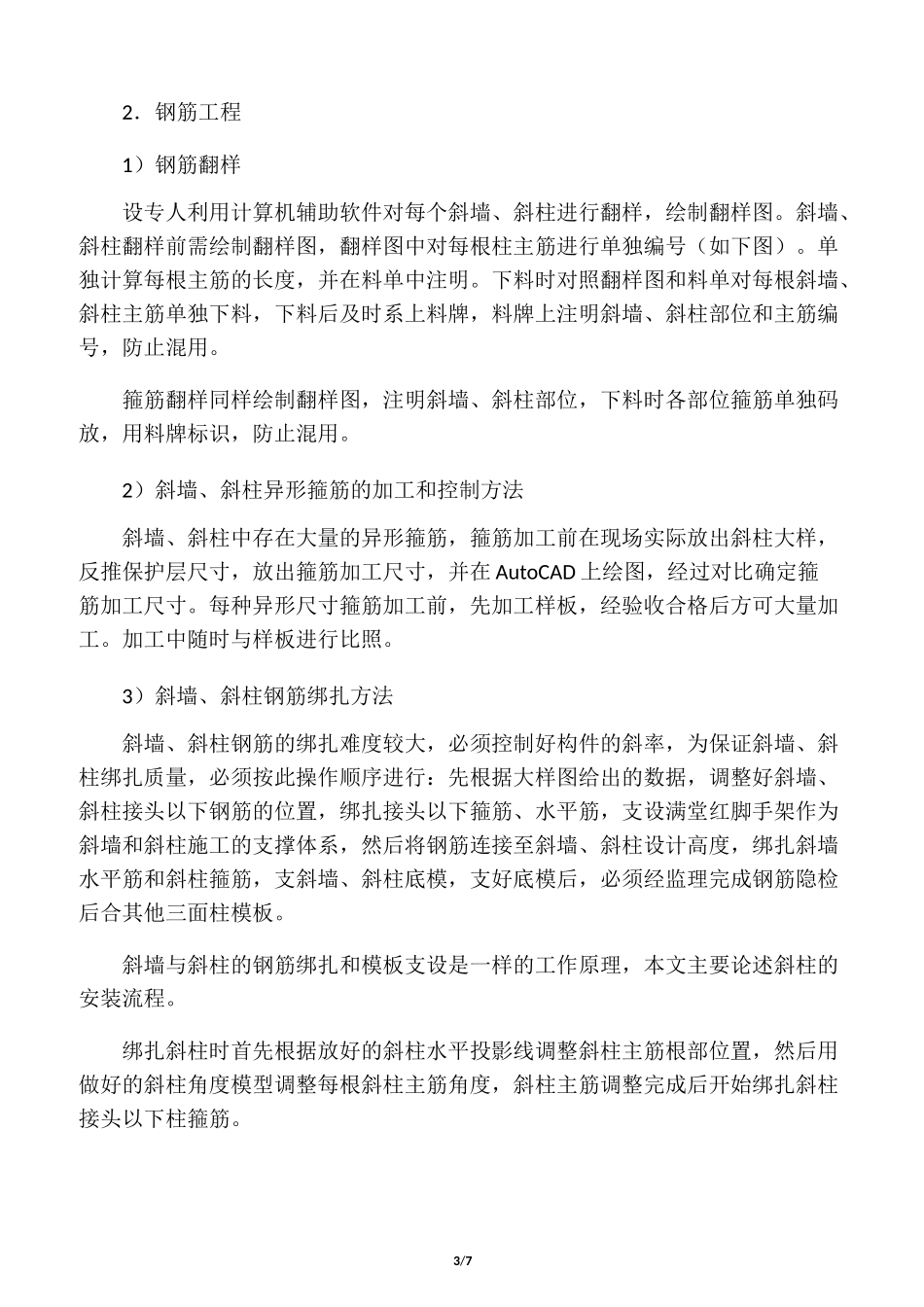

1/7异形结构施工技术一）基本概况为实现建筑物的整体造型，在主体结构中共设置了 21 个石头，所谓石头即是由斜墙、斜柱组成的异形钢筋混凝土结构。石头中墙、柱与水平面斜交，斜墙、斜柱的倾斜角度依据每个石头造型的不同而变化，部分墙、柱甚至为双斜状态。12#石头上、下、左、右立面图（二）特点与难点1.石头定位放线难度大结构图纸上未注明斜墙、斜柱的定位尺寸，每一个石头均有上、下、左、右四个立面，石头拐点及门洞口均用三维坐标定位，空间形状复杂，测量放线难度大。2．石头钢筋绑扎难度大石头构件主筋长短不一，并且存在大量异形箍筋，须重点保证主筋、箍筋不混用，另外钢筋绑扎的施工工艺也与常规剪力墙、框架柱施工工艺不同。3．石头模板支设难度大由于该工程石头构件倾斜角度较大，无法自己形成稳定体系，因此斜墙、斜柱的模板支撑体系与常规竖向构件不同，施工难度较大。4．石头混凝土浇筑难度大混凝土是石头施工的重中之重，由于石头的特殊造型造成混凝土施工有以下几个难点：1）石头构件箍筋较密，在斜墙、斜柱底面呈一斜面，混凝土在向下输送过程中，拌合物中的砂浆易被箍筋挂住，造成斜墙、斜柱底部混凝土缺少砂浆。2）部分斜墙、斜柱斜度较大，且钢筋较密，振捣棒很难输送至构件底部，在提升过程中，振捣棒容易被箍筋卡住。而且没有重新插棒的机会。2/73）斜墙、斜柱振捣过程中，混凝土中产生的气泡不易排出，会积聚在顶面模板下，造成顶面混凝土蜂窝、麻面，影响混凝土观感。（三）设计与施工创新在测量放线上，通过建筑图纸上石头各个立面的定位坐标建立三维模型，直观清晰地将石头效果图反映出来，同时也便于测量任意一点的定位坐标，保证了异形石头的准确定位；在钢筋工程中通过绘制翻样图、对主筋编号、放大样、调整施工顺序等工艺保证了钢筋工程的准确施工；在模板工程中通过计算斜率、施工斜墙样板等手段保证了模板工程的顺利进行；在异形石头混凝土工程施工过程中，通过下串筒、模板表面开槽、合理控制塌落度等创新手段保证了石头的外观效果。（四）施工工艺1．测量放线利用 AutodeskRevit 软件的三维模型查找出所要建造构件各个点的三维坐标，计算出斜墙、斜柱距离轴线的距离和斜率。利用计算机辅助设计软件，结合设计图纸将空间三维构件边缘控制线或中心线进行水平投影即将空间三维转换为平面二维，现场测控作业时在楼面上放出构件水平投影线。采用吊线法、水准仪测控法，以构件水平面控制线控制斜墙、斜柱的上部...
