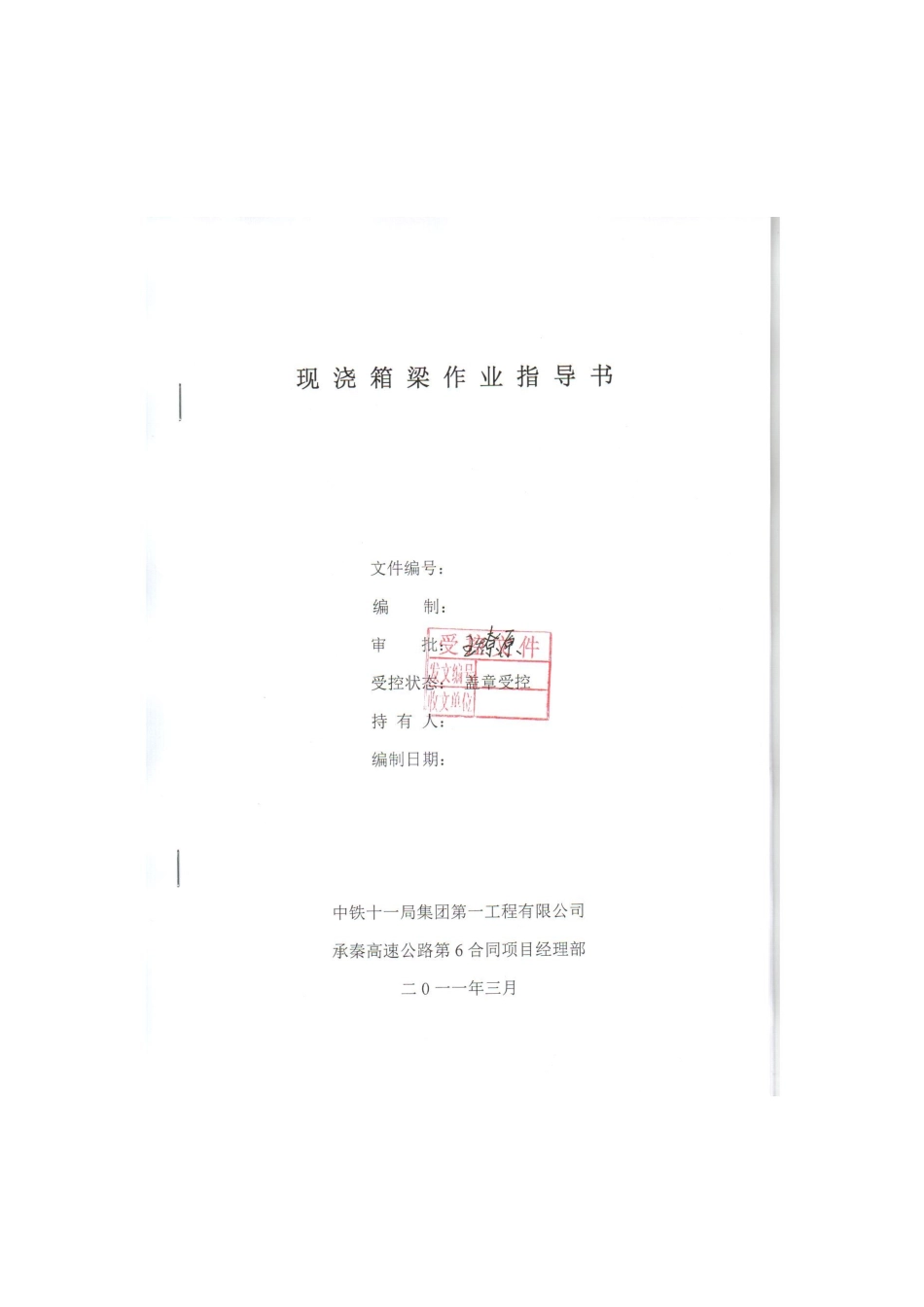

现浇箱梁作业指导书一、编制目的现浇箱梁施工工序复杂，技术要求高。编制现浇箱梁施工作业指导书，是为了更好地指导现场施工，帮助一线工人对施工程序更加了解，并进一步明确施工方法，使现场施工更具针对性及可操作性。提高施工队现浇箱梁的作业水平，确保工程质量。同时，最大限度地加快施工进度，提高经济效益。二、编制依据1、中交远洲交通科技集团有限公司提供的设计图纸、设计文件。3、公路桥涵施工技术法律规范及公路工程质量检验评定标准中的有关技术、质量要求。4、我公司拥有的科技工法成果和现有的管理水平、劳力设备、技术能力以及长期从事公路建设所积累的丰富的施工经验。三、适用范围该作业指导书适用于承秦项目部现浇箱梁的施工。四、工程概况本合同段青龙互通立交共设有 5 座现浇桥，分别为东河 1 号桥、东河 2 号桥、匝道桥、左幅跨线桥、右幅跨线桥，桥梁上部构造为 3*25m 现浇预应力连续箱梁，箱梁高度 1.4m，梁室高 0.95m，采纳 C50 混凝土。五. 工期安排现浇箱梁施工计划由 2 个桥梁专业队伍负责施工，计划从 2024 年 3 月 25开始，在 2024 年 8 月底前完成箱梁的施工。六.劳动力组织每座现浇箱梁施工需配置的劳力见下表：序号工 种 或 岗 位人数备 注1钢筋工82电焊工23模板工84混凝土工65架子工106电 工17吊车司机28预应力张拉69普 工6合 计49七、现浇箱梁施工方案 现浇箱梁支架采纳满堂式钢管支架，箱梁底模板、侧模板及内模采纳高强度竹胶板。箱梁砼浇筑采纳二次浇筑法，第一次浇筑至腹板与翼缘板连接处，第二次浇筑顶板，待箱梁砼强度达到 100%时进行预应力张拉，并及时压浆、封端，待压浆强度达到 90%后卸架。1、现浇箱梁施工流程图2、地基处理由于桥区位于河沟处，地质软弱，雨季有水流，对桥区基础进行换填处理，将桥区内淤泥挖出后，采纳隧道洞渣进行换填，换填时分层进行碾压夯实，顶面 20cm 采纳 C20 混凝土浇筑，地基承载力能够满足要求，支架直接立于混凝土面上。3、支架搭设现浇箱梁为单幅 3 跨整体施工，满堂式支架采纳钢管脚手架搭设,满堂支架在顺桥向立柱排距 0.9m,横桥向立柱排距 0.9m,水平横杆步距 1.2m；箱梁为变截面处，根据图纸尺寸要求加宽支架。支架下设底座，上设 U 型可调托撑。底模横桥向承重方木采纳 10cm×10cm 方木,承重方木中心排间距为 0.3m,顺桥向分布方木采纳 10cm×15cm 方木, 分布方木中心排间距为 0.9m,底模采纳12mm 厚竹胶板；...
