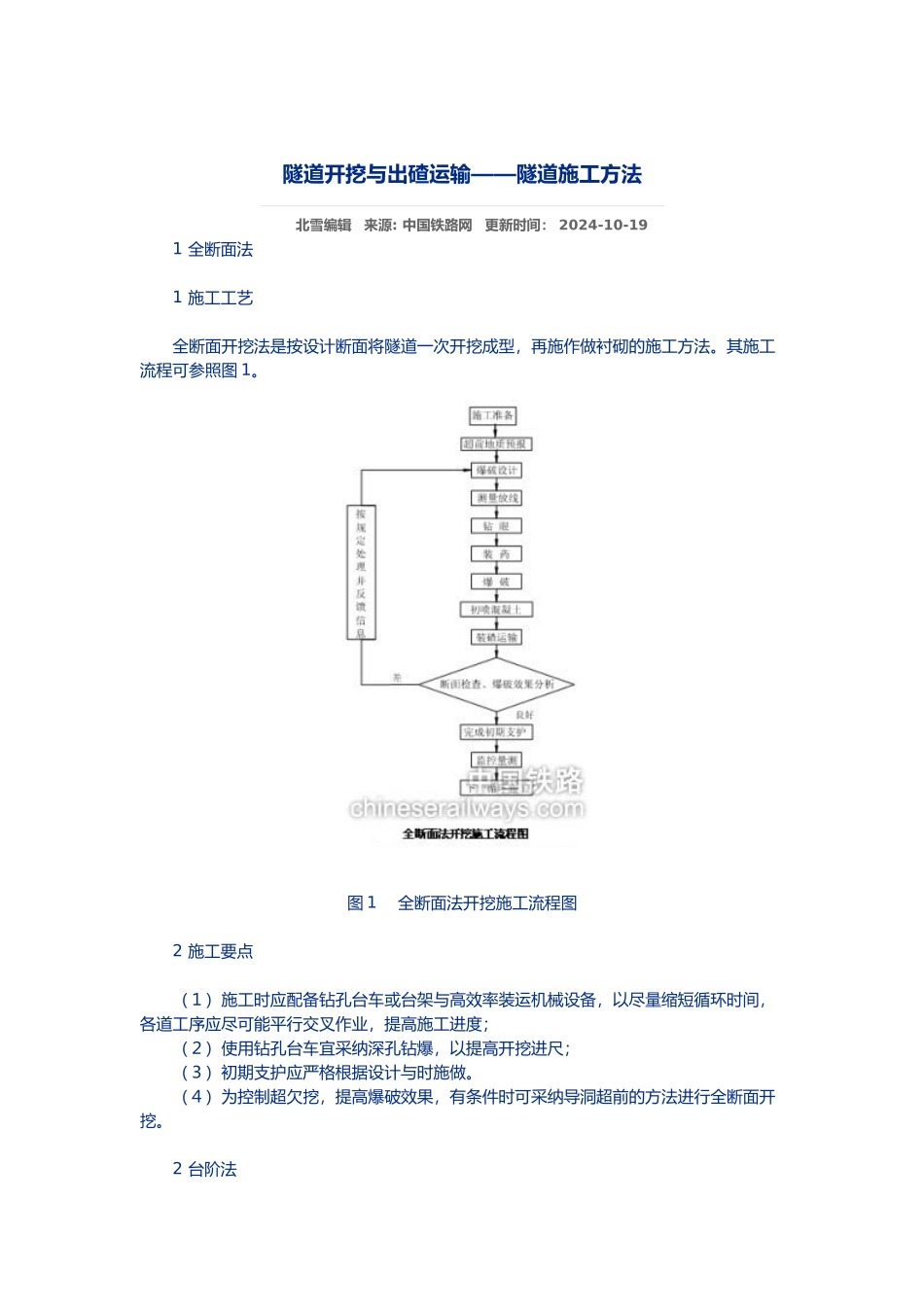

隧道开挖与出碴运输——隧道施工方法 北雪编辑 来源: 中国铁路网 更新时间： 2024-10-19 1 全断面法 1 施工工艺 全断面开挖法是按设计断面将隧道一次开挖成型，再施作做衬砌的施工方法。其施工流程可参照图 1。 图 1 全断面法开挖施工流程图 2 施工要点 （１）施工时应配备钻孔台车或台架与高效率装运机械设备，以尽量缩短循环时间，各道工序应尽可能平行交叉作业，提高施工进度； （２）使用钻孔台车宜采纳深孔钻爆，以提高开挖进尺； （３）初期支护应严格根据设计与时施做。 （４）为控制超欠挖，提高爆破效果，有条件时可采纳导洞超前的方法进行全断面开挖。 2 台阶法 1 施工工艺 台阶开挖法是将隧道设计断面分两次或三次开挖，其中上台阶超前一定距离后，上下台阶同时并进的施工方法。其施工流程可参照图 2、3。 图 2 台阶法开挖断面示意图 图 3 台阶法开挖施工流程图 2 施工要点： （１）根据围岩条件，合理确定台阶长度，一般应不超过 1 倍洞径，以确保开挖、支护质量与施工安全； （２）台阶高度应根据地质情况、隧道断面大小和施工机械设备情况确定。 （３）上台阶施作钢架时，应采纳扩大拱脚或施作锁脚锚杆等措施，控制围岩和初期支护变形； （４）下台阶应在上台阶喷射混凝土达到设计强度 70%以上时开挖。当岩体不稳定时，应采纳缩短进尺，必要时上下台阶可分左、右两部错开开挖，并与时施做初期支护和仰拱。 （５）施工中应解决好上下台阶的施工干扰问题，下部施工应减少对上部围岩、支护的扰动。 （６）上台阶开挖超前一个循环后，上下台阶可同时开挖。 3 环形开挖预留核心土法 1 施工工艺： 环形开挖预留核心土法是在上部断面以弧形导坑领先，其次开挖下半部两侧，再开挖中部核心土的方法，其施工流程可参照图 4、5。 2 施工要点： （１）环形开挖每循环长度宜为 0.5～1m； （２）开挖后应与时施作喷锚支护、安装钢架支撑或格栅支撑，每两榀钢架之间应采纳钢筋连接，并应加锁脚锚杆，全断面初期支护完成距拱部开挖面不宜超过 30m； （３）预留核心土面积的大小应满足开挖面稳定的要求； （４）当地质条件差，围岩自稳时间较短时，开挖前应在拱部设计开挖轮廓线以外，进行超前支护； （５）上部弧形，左、右侧墙部，中部核心土开挖各错开 3～5m 进行平行作业。 图 4 环形开挖留核心土法图 5 环形开挖留核心土法施工流程图 4 中隔壁法（CD 法） 1 施工工艺 中...
