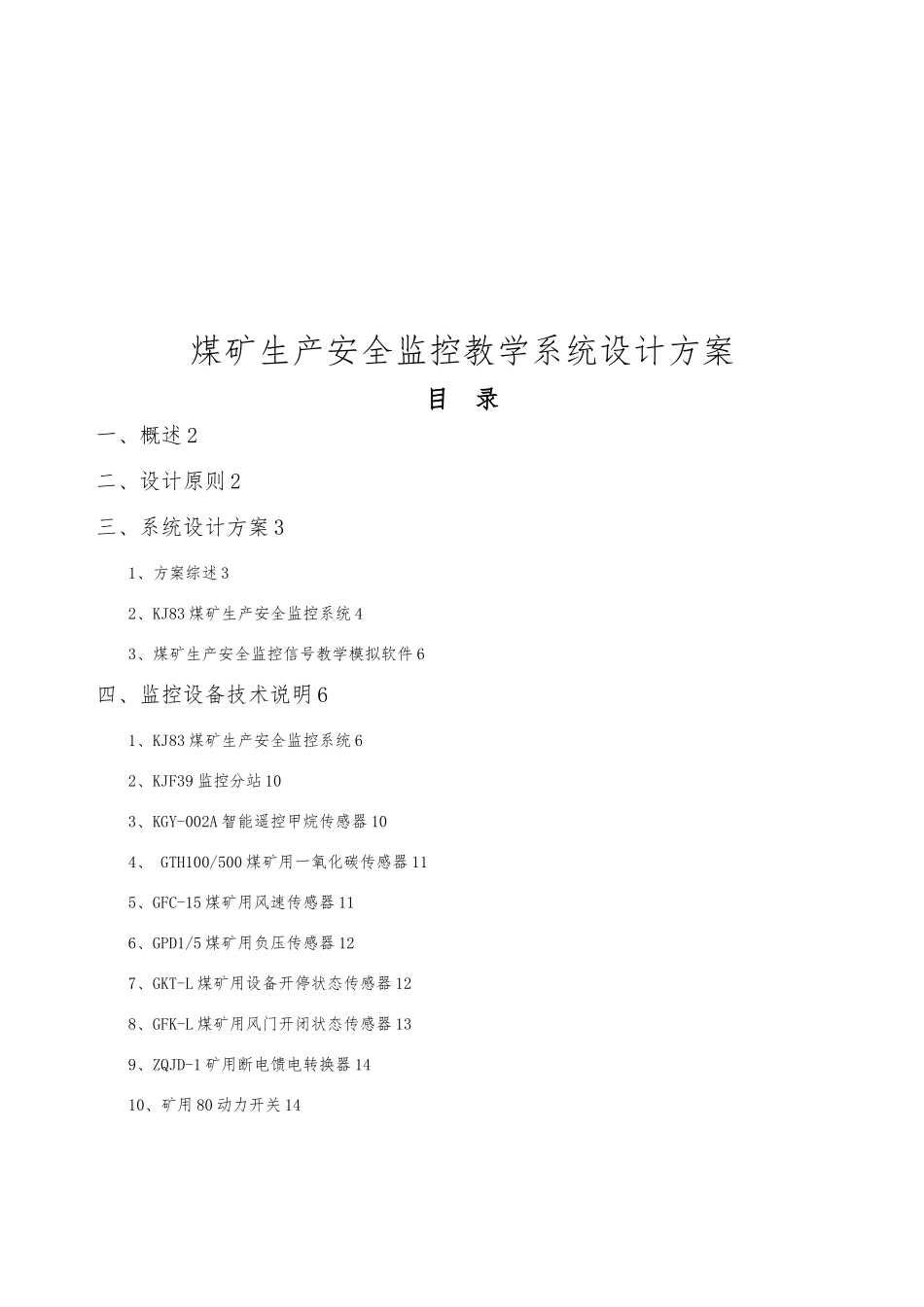

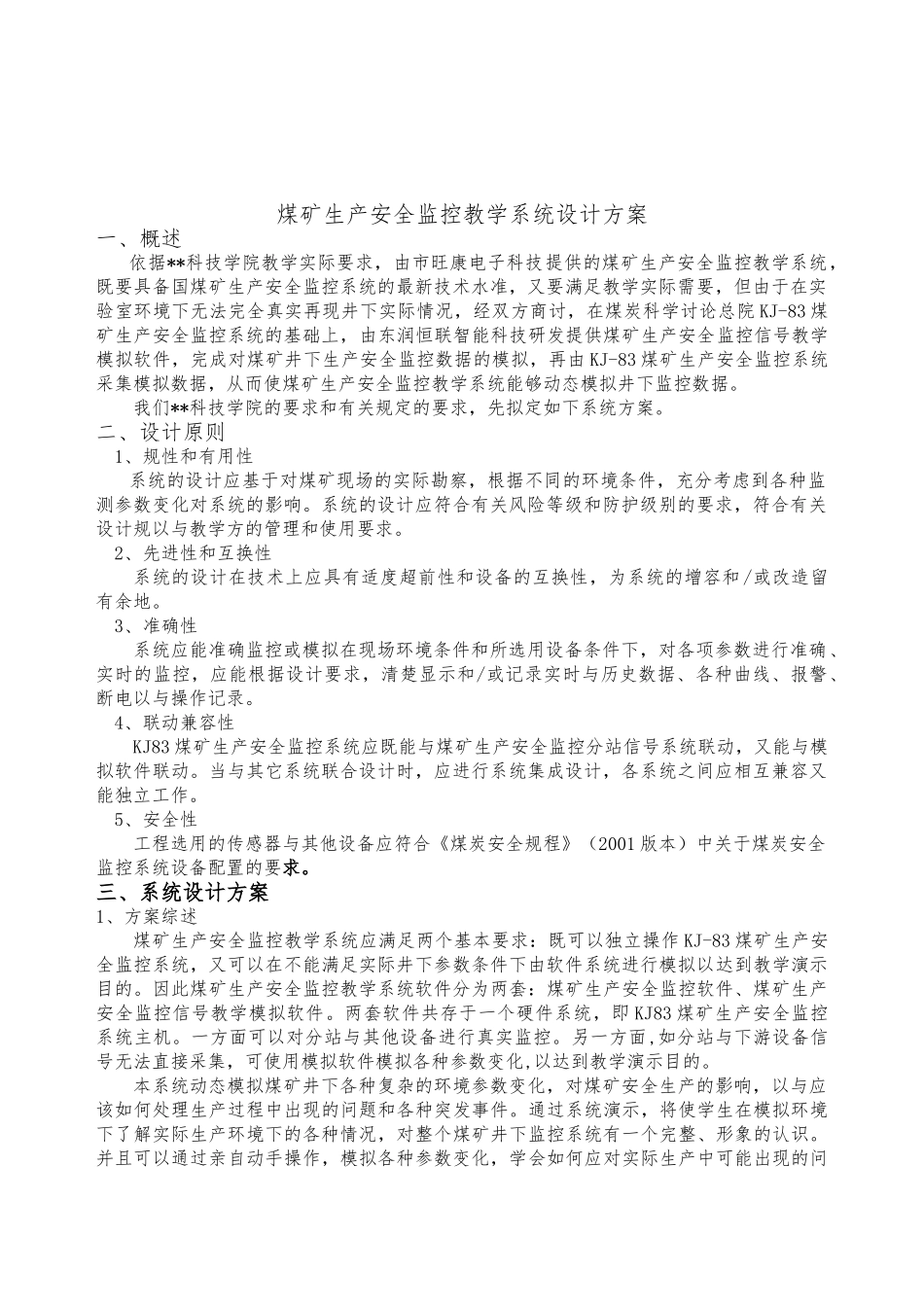

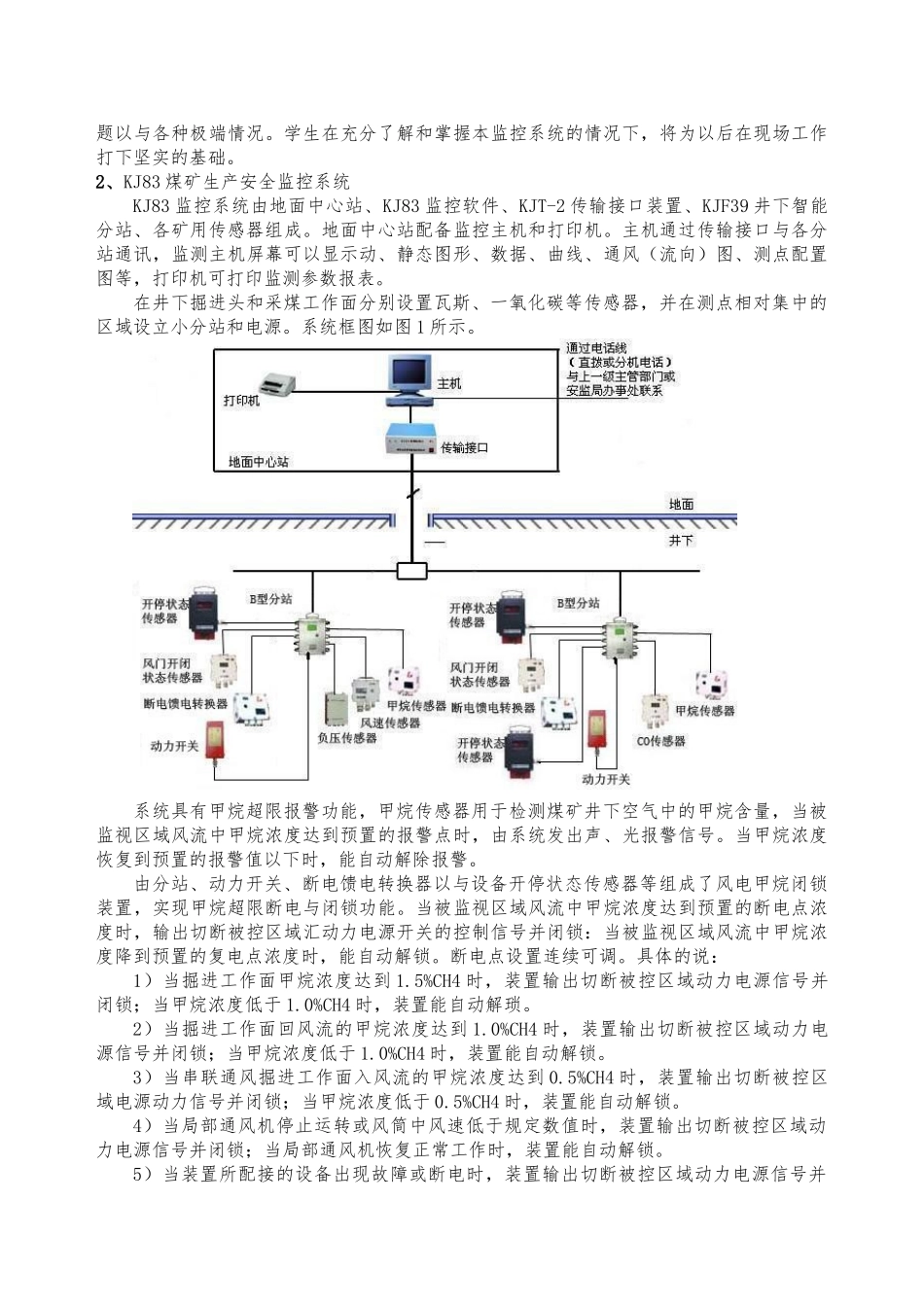

煤矿生产安全监控教学系统设计方案目 录一、概述 2二、设计原则 2三、系统设计方案 31、方案综述 32、KJ83 煤矿生产安全监控系统 43、煤矿生产安全监控信号教学模拟软件 6四、监控设备技术说明 61、KJ83 煤矿生产安全监控系统 62、KJF39 监控分站 103、KGY-002A 智能遥控甲烷传感器 104、 GTH100/500 煤矿用一氧化碳传感器 115、GFC-15 煤矿用风速传感器 116、GPD1/5 煤矿用负压传感器 127、GKT-L 煤矿用设备开停状态传感器 128、GFK-L 煤矿用风门开闭状态传感器 139、ZQJD-1 矿用断电馈电转换器 1410、矿用 80 动力开关 14煤矿生产安全监控教学系统设计方案一、概述依据**科技学院教学实际要求，由市旺康电子科技提供的煤矿生产安全监控教学系统，既要具备国煤矿生产安全监控系统的最新技术水准，又要满足教学实际需要，但由于在实验室环境下无法完全真实再现井下实际情况，经双方商讨，在煤炭科学讨论总院 KJ-83 煤矿生产安全监控系统的基础上，由东润恒联智能科技研发提供煤矿生产安全监控信号教学模拟软件，完成对煤矿井下生产安全监控数据的模拟，再由 KJ-83 煤矿生产安全监控系统采集模拟数据，从而使煤矿生产安全监控教学系统能够动态模拟井下监控数据。我们**科技学院的要求和有关规定的要求，先拟定如下系统方案。二、设计原则1、规性和有用性系统的设计应基于对煤矿现场的实际勘察，根据不同的环境条件，充分考虑到各种监测参数变化对系统的影响。系统的设计应符合有关风险等级和防护级别的要求，符合有关设计规以与教学方的管理和使用要求。2、先进性和互换性系统的设计在技术上应具有适度超前性和设备的互换性，为系统的增容和/或改造留有余地。3、准确性系统应能准确监控或模拟在现场环境条件和所选用设备条件下，对各项参数进行准确、实时的监控，应能根据设计要求，清楚显示和/或记录实时与历史数据、各种曲线、报警、断电以与操作记录。4、联动兼容性KJ83 煤矿生产安全监控系统应既能与煤矿生产安全监控分站信号系统联动，又能与模拟软件联动。当与其它系统联合设计时，应进行系统集成设计，各系统之间应相互兼容又能独立工作。5、安全性工程选用的传感器与其他设备应符合《煤炭安全规程》（2001 版本）中关于煤炭安全监控系统设备配置的要求。三、系统设计方案1、方案综述煤矿生产安全监控教学系统应满足两个基本要求：既可以独立操作 KJ-83 煤矿生产安全监控系统，又可以在不能满足实际...
