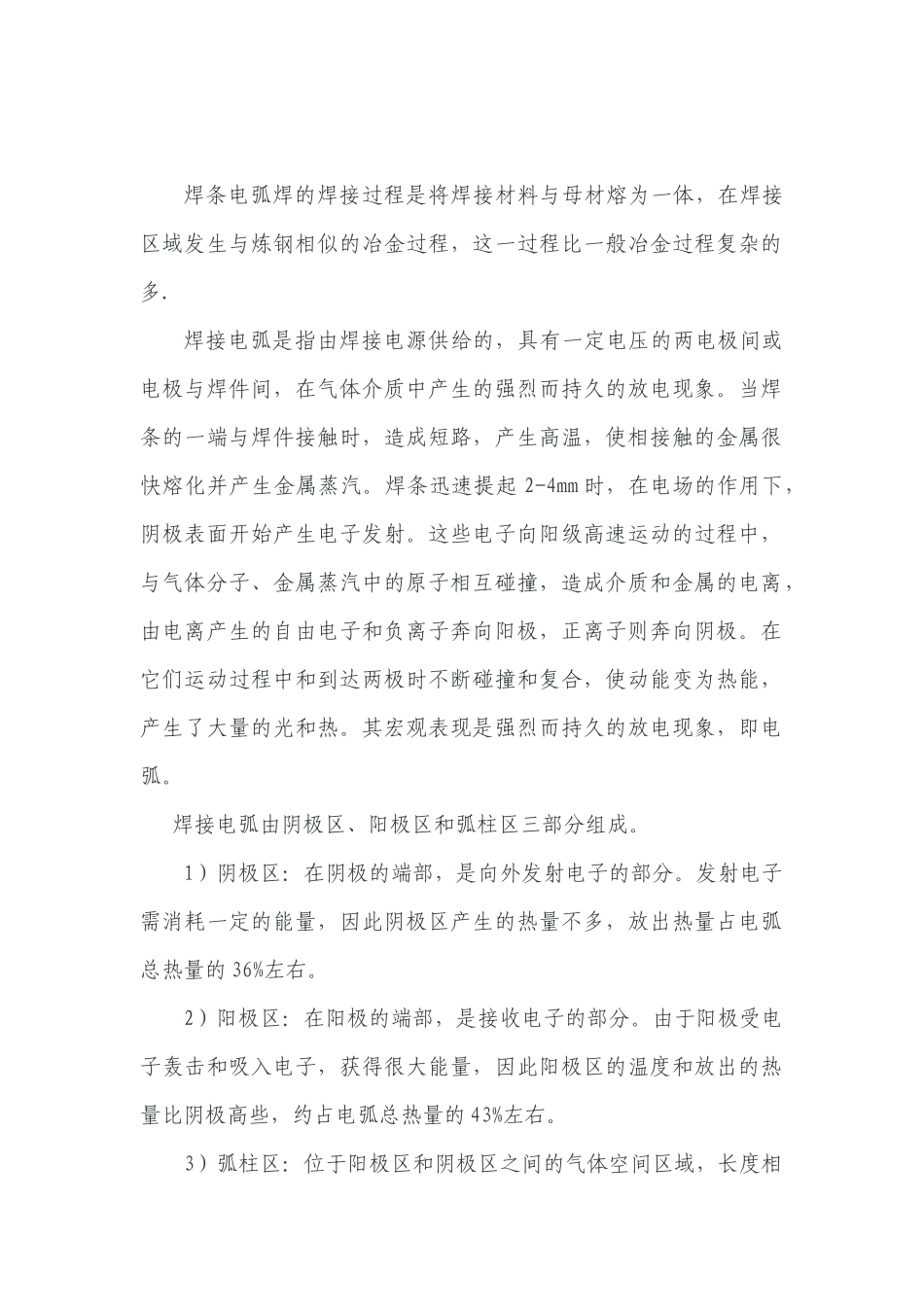

第一章焊条电弧焊概述焊条电弧焊的焊接过程是将焊接材料与母材熔为一体，在焊接区域发生与炼钢相似的冶金过程，这一过程比一般冶金过程复杂的多. 焊接电弧是指由焊接电源供给的，具有一定电压的两电极间或电极与焊件间，在气体介质中产生的强烈而持久的放电现象。当焊条的一端与焊件接触时，造成短路，产生高温，使相接触的金属很快熔化并产生金属蒸汽。焊条迅速提起 2-4mm 时，在电场的作用下，阴极表面开始产生电子发射。这些电子向阳级高速运动的过程中，与气体分子、金属蒸汽中的原子相互碰撞，造成介质和金属的电离，由电离产生的自由电子和负离子奔向阳极，正离子则奔向阴极。在它们运动过程中和到达两极时不断碰撞和复合，使动能变为热能，产生了大量的光和热。其宏观表现是强烈而持久的放电现象，即电弧。 焊接电弧由阴极区、阳极区和弧柱区三部分组成。 1）阴极区：在阴极的端部，是向外发射电子的部分。发射电子需消耗一定的能量，因此阴极区产生的热量不多，放出热量占电弧总热量的 36%左右。 2）阳极区：在阳极的端部，是接收电子的部分。由于阳极受电子轰击和吸入电子，获得很大能量，因此阳极区的温度和放出的热量比阴极高些，约占电弧总热量的 43%左右。 3）弧柱区：位于阳极区和阴极区之间的气体空间区域，长度相当于整个电弧长度。它由电子、正负离子组成，产生的热量约占电弧总热量的 21%左右。弧柱区的热量大部分通过对流、辐射散失到周围的空气中。 第二章焊条电弧焊的特点一、焊条电弧焊优点： 1.设备简单，维护方便 2.操作灵活 3.应用范围广二、焊条电弧焊缺点： 1.对焊工要求高 2.劳动条件差 3.生产效率低第三章焊条电弧焊的专业名词1、熔焊：焊接过程中，将焊接接头加热至熔化状态，不加压力完成焊接的方法2、电弧焊：利用电弧作为热源的熔焊方法，简称弧焊3、手工电弧焊：用手工操作焊条进行焊接的电弧焊方法4、焊接电弧：由焊接电源供给的，具有一定电压的两电极间或电极与焊件间，在气体介质中产生的强烈而持久的放电现象5、电弧静特性：在电极材料、气体介质和弧长一定的情况下，电弧稳定燃烧时，焊接电流与电弧电压变化关系，一般也称伏—安特性图 1 电弧的静态性曲线6、电弧偏吹：焊接过程中，因气流的干扰、磁场的作用或焊条偏心的影响，使电弧中心偏离电极轴线的现象7、磁偏吹：直流电弧焊时，焊接电弧因受到焊接回路中电磁力的作用而产生的电弧偏吹8、焊接热循环：在焊接热源作用下，焊件上某...
