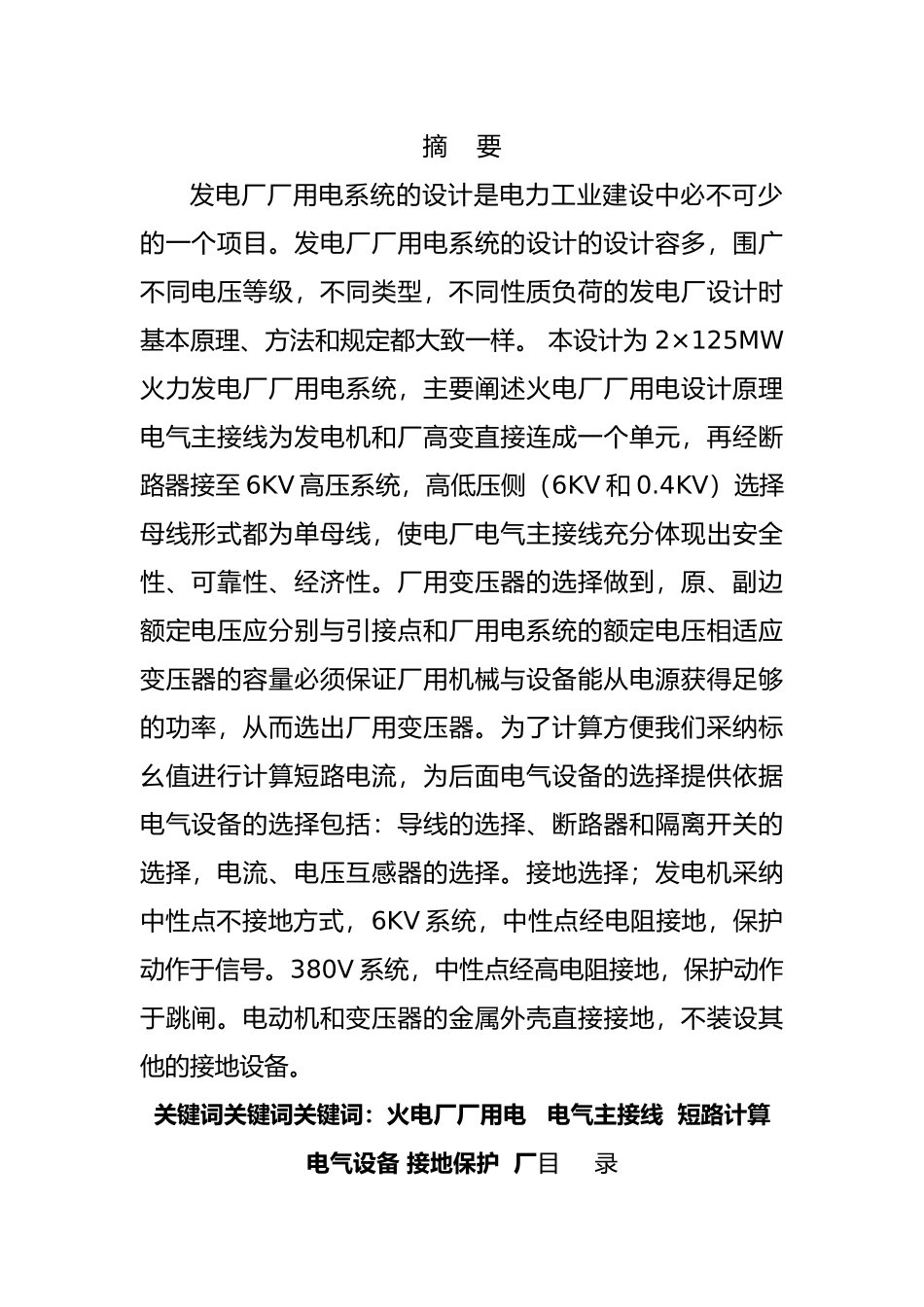

工程学院课程设计任务书课程设计题目： 火电厂厂用电系统与厂用电接线运行特点分析系 别 能动系 班级 集控专 102 学生 董建贺 学号 指导老师 俊哲 / 申爱兵 课程设计进行地点：B319 任 务 下 达 时 间： 2024 年 12 月 17 日起止日期：2012 年 12 月 17 日起——至 2013 年 1 月 16 日止摘 要发电厂厂用电系统的设计是电力工业建设中必不可少的一个项目。发电厂厂用电系统的设计的设计容多，围广不同电压等级，不同类型，不同性质负荷的发电厂设计时基本原理、方法和规定都大致一样。 本设计为 2×125MW火力发电厂厂用电系统，主要阐述火电厂厂用电设计原理电气主接线为发电机和厂高变直接连成一个单元，再经断路器接至 6KV 高压系统，高低压侧（6KV 和 0.4KV）选择母线形式都为单母线，使电厂电气主接线充分体现出安全性、可靠性、经济性。厂用变压器的选择做到，原、副边额定电压应分别与引接点和厂用电系统的额定电压相适应变压器的容量必须保证厂用机械与设备能从电源获得足够的功率，从而选出厂用变压器。为了计算方便我们采纳标幺值进行计算短路电流，为后面电气设备的选择提供依据电气设备的选择包括：导线的选择、断路器和隔离开关的选择，电流、电压互感器的选择。接地选择；发电机采纳中性点不接地方式，6KV 系统，中性点经电阻接地，保护动作于信号。380V 系统，中性点经高电阻接地，保护动作于跳闸。电动机和变压器的金属外壳直接接地，不装设其他的接地设备。关键词关键词关键词：火电厂厂用电 电气主接线 短路计算 电气设备 接地保护 厂目 录第一节 厂用电系统构成………………………………4一、厂用电系统介绍……………………………………4二、厂用电系统相关概念………………………………4三、厂用变压器…………………………………………7第二节 厂用电系统接线特点…………………………9一、厂用电系统中性点接地方式………………………9二、汽轮发电机组厂用电接线的要求…………………9三、厂用电的设计原则…………………………………10四、厂用电系统电压等级的确定………………………10五、厂用母线的接线方式………………………………11六、厂用电中性点接地方式……………………………12第三节 绘制厂用电电气接线图………………………13一、厂用供电电源与其引接方式………………………13第四节 不同厂用电源配置……………………………17一、厂用电源………...
