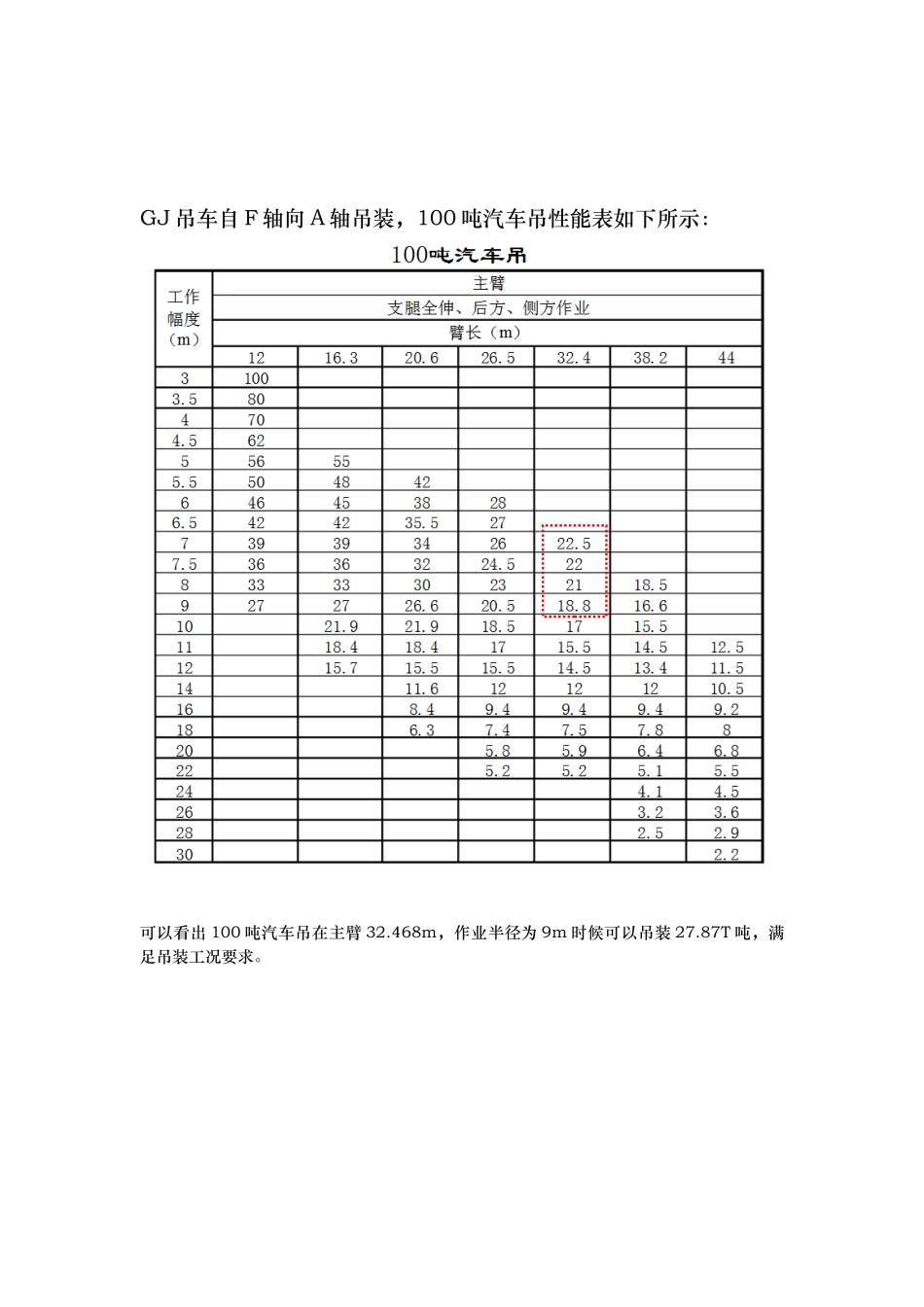

庆鼎精密电子(淮安）有限公司吊装计算书现场预备吊装构建重量计算图表如下： GJ-01 、GJ-02均 由 五 榀 钢 梁 连 接 成 一 整 体 ： 重 量 分 别L1:5420.27kg、L2:5618.37kg、L3:6241.16kg、L4:5613.79kg、L5:5275.76kg现场钢梁在地面组拼进行 3+2 吊装法：L1+L2+=11.03T 、L3=6.241T、L4+L5=10.89T分三组进行吊装。GJ 吊车自 F 轴向 A 轴吊装，100 吨汽车吊性能表如下所示：可以看出 100 吨汽车吊在主臂 32.468m，作业半径为 9m 时候可以吊装 27.87T 吨，满足吊装工况要求。液压汽车起重机工况核算计算书 计算依据： 1、《建筑施工起重吊装安全技术法律规范》JGJ276-2024 2、《起重吊装计算及安全技术》主编卜一德 3、《钢结构设计法律规范》GB50017-2024 一、基本参数起重机种类液 压 汽 车 起 重机起重机型号AC100起重臂顶端至吊钩底面最小距离 h1(m)2起重臂宽度 d(m)1起重臂铰链中心至地面距离 hb(m)3.3起重机外轮廓线至起重机回转中心距离 b2(m)3.41起重臂铰链中心至起重机回转中心距离 b3(m)2.67吊钩底面至吊装构件顶部距离h2(m)6.798吊装构件顶部至地面距离 h3(m)24.8吊装构件中心至起重机外轮廓线最小距离 b1(m)2吊装构件直径 S(m)2吊装构件与起重臂的间隙 f(m) 1幅度 R(m)9 二、计算示意图参数示意图起重臂坐标示意图 三、起重机核算 建立平面直角坐标系：以穿过起重臂铰链中心的水平线为 X 轴，以穿过吊装构件中心的竖直线为 Y 轴， A 点坐标： xA=R+b3=9+2.67=11.67m yA=0m B 点坐标： xB=S/2=2/2=1m yB=h3-hb=24.8-3.3=21.5m C 点坐标： xC=0m yC=h1+h2+h3-hb=2+6.798+24.8-3.3=30.298m 直线 AC 的倾角： α1=arctg(yC/xA)= arctg(30.298/11.67)=68.935° 经过点 A 与（以 B 点为圆心，f+d/2 为半径的圆）相切的点形成的直线的倾角： α2=arctg(yB/(xA-xB))+arcsin((f+d/2)/ (yB2+(xA-xB)2)0.5)=arctg(21.5/(11.67-1))+arcsin((1+1/2)/(21.52+(11.67-1)2)0.5)=67.189° 起重臂仰角：α=α1=68.935° 最小臂长：L= xA /cosα=32.468 m 幅度：R=9m液压汽车起重机智能选择计算书 计算依据： 1、《建筑施工起重吊装安全技术法律规范》JGJ276-2024 2、《起重吊装计算及安全技术》主编卜一德 3、《钢结构设计法律规范》GB50017-2024 一、基本参数起重机种类液 压 汽 车 起 重机最小幅度 R(m)9最小臂长 L(m)32.468构件质量 Q(t)1...
