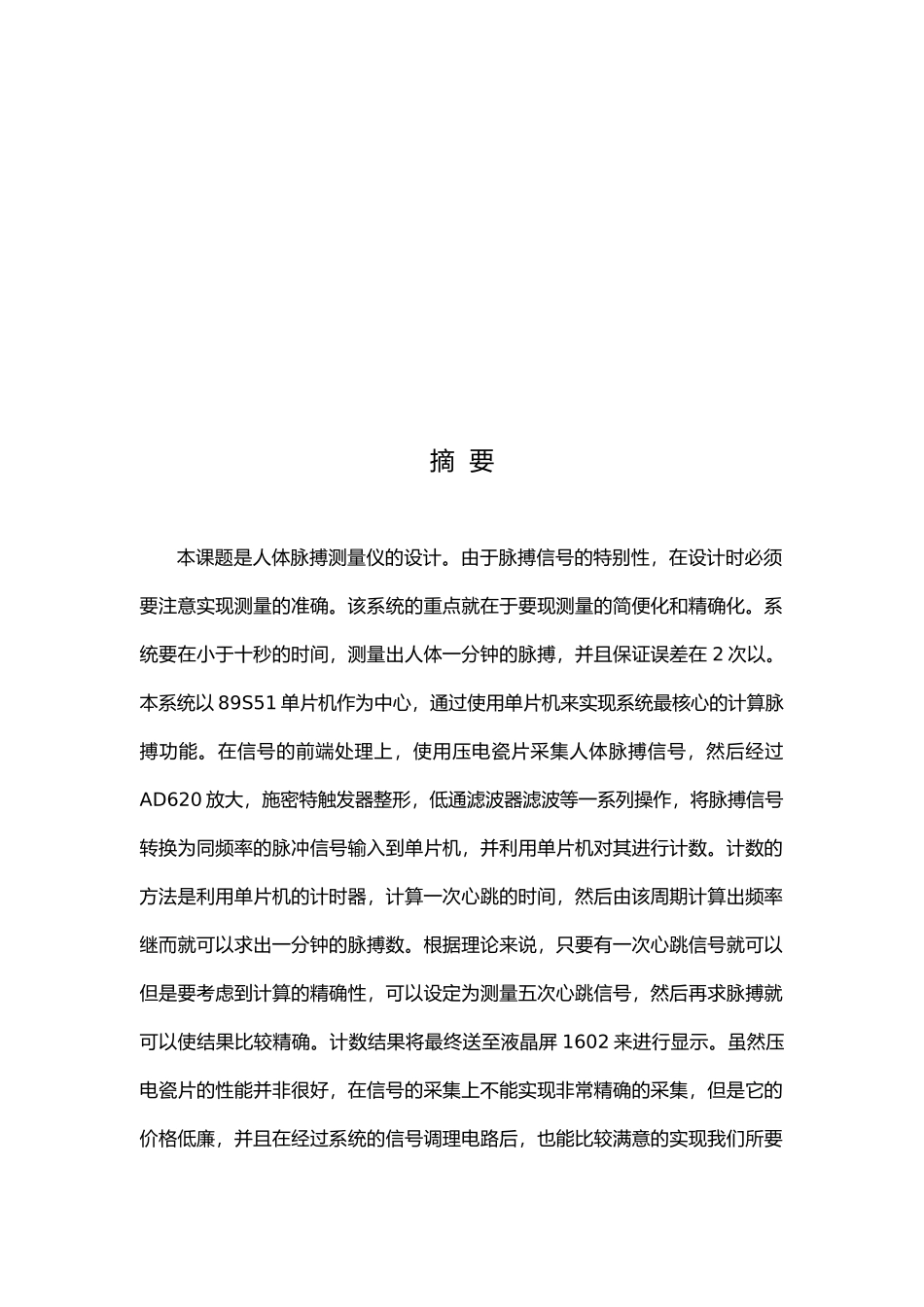

摘 要本课题是人体脉搏测量仪的设计。由于脉搏信号的特别性，在设计时必须要注意实现测量的准确。该系统的重点就在于要现测量的简便化和精确化。系统要在小于十秒的时间，测量出人体一分钟的脉搏，并且保证误差在 2 次以。本系统以 89S51 单片机作为中心，通过使用单片机来实现系统最核心的计算脉搏功能。在信号的前端处理上，使用压电瓷片采集人体脉搏信号，然后经过AD620 放大，施密特触发器整形，低通滤波器滤波等一系列操作，将脉搏信号转换为同频率的脉冲信号输入到单片机，并利用单片机对其进行计数。计数的方法是利用单片机的计时器，计算一次心跳的时间，然后由该周期计算出频率继而就可以求出一分钟的脉搏数。根据理论来说，只要有一次心跳信号就可以但是要考虑到计算的精确性，可以设定为测量五次心跳信号，然后再求脉搏就可以使结果比较精确。计数结果将最终送至液晶屏 1602 来进行显示。虽然压电瓷片的性能并非很好，在信号的采集上不能实现非常精确的采集，但是它的价格低廉，并且在经过系统的信号调理电路后，也能比较满意的实现我们所要实现的目标。整个系统耗电低，体积小，具有便携性与精确性。经过多次调试和实验，本系统基本实现了设计所要求的指标。关键词：脉搏测量；心律监测；压电瓷片；液晶显示屏 目 录引 言 … … … … … … … … … … … … … … … … … … … … … … … … … … … 11 设 计 任 务 与 要 求 … … … … … … … … … … … … … … … … … … … … 31.1 设计任务………………………………………………………………31.2 设计要求………………………………………………………………31.3 设计时所遇到的问题…………………………………………………32 系统总体设计………………………………………………………32.1 方案论证…………………………………………………………… 32.2 总体设计框图…………………………………………………………43 系统硬件设计………………………………………………………53.1 脉搏信号采集…………………………………………………………53.1.1 传感器的选择…………………………………………………………………53.1.2 三种方案的优缺点比较…………………………………………………… 63.1.3 压电瓷片介绍………………………………………………………………73.2 信号调理...
