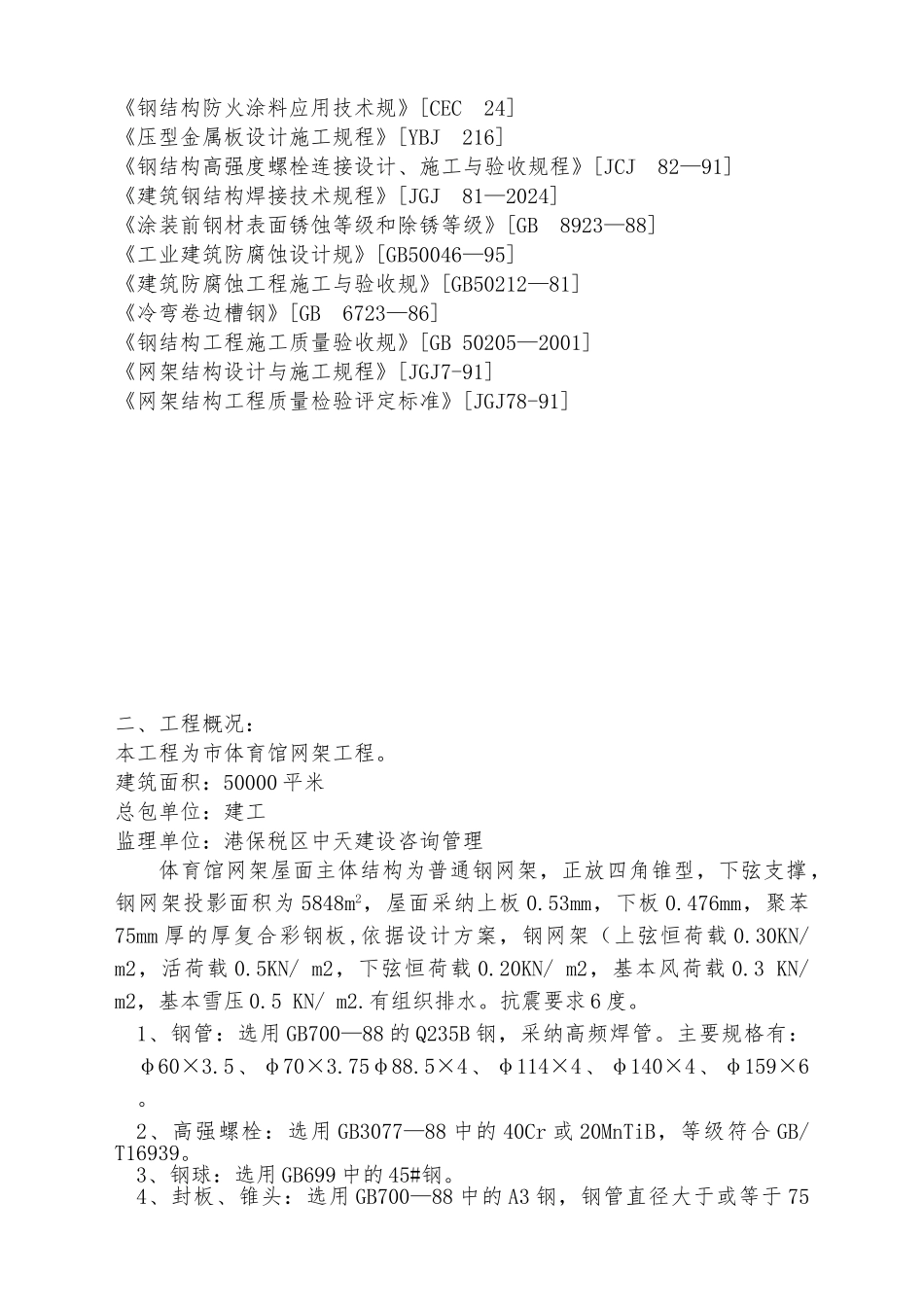

市体育馆网架工程施工组织设计文件编号：FYH-2024/0012编制日期：2024 年 1 月版本号：10.0编制单位：中建六局地址：市编制人：晏鹏审核人：晏莹目 录一、编制依据二、概况三、总体部署3.1 组织机构、职责与管理人员配置3.2 翻样、制作、安装的总体安排3.3 劳动力安排四、工程质量控制体系与保证措施4.1 质量管理组织机构与其要求4.2 原材料质量保证措施4.3 加工过程质量保证措施4.4 安装过程质量保证措施五、层面网架加工制作与技术措施5.1 加工制作管理体系5.2 网架结构制作加工工艺与技术措施5.3 焊接工艺与焊接工艺评定方案（含现场施工场地焊接）5.4 网架钢架制作与检验过程5.5 生产制作的质量保证措施六、运输与材料进场计划七、现场施工安装7.1 准备工作7.2 工作平台搭设要求与安装部署7.3 网架安装7.4 防腐防火涂装7.5 钢檩条安装7.6 屋面板安装7.7 钢梁安装7.8 屋面板安装八、安全、文明管理体系和施工保证措施九、工期保证措施9.1 工期保证的措施9.2 冬、雨季施工保护措施9.3 高、低温季施工保护措施附录：1、生产主要制造设备清单2、施工机械配备计划表3、施工进度计划一、编制依据：《碳素结构钢》[GB 700—88]《低合金高强度结构钢》[GB/T 1591—94]《钢结构用扭剪型高强度螺栓连接副》[GB/T3632—3633—95]《钢结构用高强度大六角头螺栓》[GB/T 1228—91]《碳钢焊条》[GB/T 5117—95]《低合金结构钢焊条》[GB/T 5118—95]《碳素钢埋弧焊用焊剂》[GB 5293—99]《钢结构防火涂料应用技术规》[CEC 24]《压型金属板设计施工规程》[YBJ 216]《钢结构高强度螺栓连接设计、施工与验收规程》[JCJ 82—91]《建筑钢结构焊接技术规程》[JGJ 81—2024]《涂装前钢材表面锈蚀等级和除锈等级》[GB 8923—88]《工业建筑防腐蚀设计规》[GB50046—95]《建筑防腐蚀工程施工与验收规》[GB50212—81]《冷弯卷边槽钢》[GB 6723—86]《钢结构工程施工质量验收规》[GB 50205—2001]《网架结构设计与施工规程》[JGJ7-91]《网架结构工程质量检验评定标准》[JGJ78-91]二、工程概况：本工程为市体育馆网架工程。建筑面积：50000 平米总包单位：建工监理单位：港保税区中天建设咨询管理体育馆网架屋面主体结构为普通钢网架，正放四角锥型，下弦支撑，钢网架投影面积为 5848m2，屋面采纳上板 0.53mm，下板 0.476mm，聚苯75mm 厚的厚复合彩钢板,依据设计方案，钢网架（上弦恒荷载 0.30KN/ m2，活荷载 0.5KN/ m2，...
